Каталог деталей и сророчных единиц (стр. 31 )

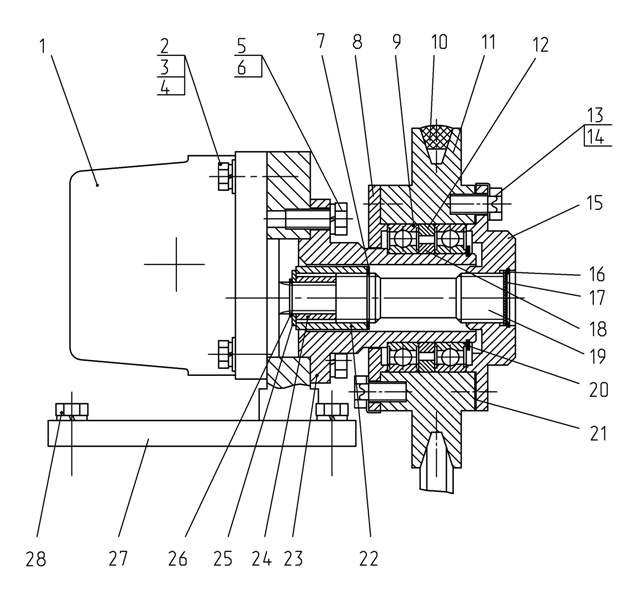

Рис.45 Установка насоса 250.02.01.00.000

-152-

Рис.45 Установка насоса 250.02.01.00.000

№ позиции на рисунке	ОБОЗНАЧЕ-НИЕ	НАИМЕНОВАНИЕ	Кол-во на одну сбороч-ную ед.	Примеча-ние
1	2	3	4	5
1		Насос шестеренный НШ 10Д-3	1
		ГСТУ
2		Болт М8х35	4
3		Шайба 8.65Г	4
4		Шайба С8х1,4.02.	4
5		Болт М10х25	5
6		Шайба 10.65Г	9
7		Кольцо В25 ГОСТ	1
8	250.02.01.00.003	Крышка	1
9		Подшипник 180109 ГОСТ 8882-75	2
10		Ремень1клII-14х10-987 ГОСТ 5813-93	1
11	250.02.01.00.002	Шкив	1
12	250.02.01.00.010	Кольцо	1
13		Болт М10х20	10
14		Шайба10.02 ГОСТ	10
15	250.02.01.00.004	Крышка	1
16		Кольцо В28 ГОСТ	1
17	250.02.01.00.012	Вкладка	1
18	250.02.01.00.009	Кольцо	1
19	250.02.01.00.008	Валик	1
20		Кольцо В45 ГОСТ	1
21	250.02.01.00.011	Прокладка	3
22	250.02.01.00.007	Втулка	1
23	250.02.01.00.001	Ось	1
24	250.02.01.00.006	Втулка	1
25	250.02.01.00.005	Шайба	1
26		Кольцо В16 ГОСТ	1
27	250.02.01.01.000	Кронштейн	1
28		Болт М10х30	4

-153-

Рис.46 Установка насоса 250.02.09.00.000

-154-

Рис.46 Установка насоса 250.02.09.00.000

№ позиции	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	Кол-во.	Примеча-ние
1		Болт М10х35	1
2		Шайба 10.65Г	5
3		Болт М14х100	2
4		Шайба 14.65Г	2
5	250.02.09.01.000	Кронштейн	1
6	250.02.02.00.004	Винт	1
7	250.02.02.00.002	Гайка	1
8	250.02.09.00.001	Опора	1
9	250.02.02.00.005	Опора	1
10	250.02.09.02.000	Опора	1
11		Шайба С8х1,4.02.	2
12		Шплинт 2,5х16.	1
13	323000	Насос НШ-32ДКМ-3	1
14	250.02.02.00.006	Ось	1
15		Шплинт 4х36.	2
16	250.02.09.00.001	Прокладка	1
17	250.02.09.00.006	Втулка	1
18	250.02.09.00.007	Втулка	1
19		Подшипник 210АК	2
20		Манжета1.2-60х85-1	1
21	250.02.02.02.001	Шкив	1
22	250.02.09.00.003	Фланец	1
23	250.02.09.00.004	Втулка	1
24	250.02.09.00.008	Прокладка	3
25		Кольцо В40 ГОСТ	1
26	250.02.09.00.008	Крышка	1
27		Болт М10х25	8
28		Шайба10.02 ГОСТ	8
29		Масленка 1.3.Ц6	1
30		Кольцо В50 ГОСТ	1
31		Кольцо В90 ГОСТ	1
32		Кольцо В25 ГОСТ	1
33	250.02.09.00.010	Прокладка	3
34		ШпилькаМ10х30 ГОСТ	4
35		Гайка М10	4
36		Ремень2клI-14х13-1150Т ГОСТ 5813-93	2

-155-
