Как пользоваться данным руководством по эксплуатации

Индикаторы ЖК-дисплея и КЛАВИШИ панели управления

В данном Руководстве по эксплуатации значения надписей на дисплее и назначение клавиш на панели управления объясняются вместе с описанием каждой операции

Þ  (см. стр. 1.6).

Для управления устройством требуется подтверждать показатели на дисплее.



Структура данного Руководства по эксплуатации

Данное руководство состоит из следующих семи глав, в которых описано, как обращаться с данным устройством.

Глава 1. До использования

В данной главе приведены все названия и описания функций каждой части данного устройства, а также чернил и материала для печати.

Глава 2. Эксплуатация

В данной главе описаны различные операции и установки, начиная от включения напряжения и заканчивая непосредственно печатью.

Глава 3. Ежедневный уход

Данная глава описывает процедуру восстановления после засорения дозаторов чернилами и процедуру чистки для каждого сегмента.

Глава 4. Установка функций

Эта глава описывает установку функций.

Глава 5. Функции технического обслуживания

В данной главе описаны функции технического обслуживания устройства, а также рассказывается, как заменить приспособление для чистки и старую режущую пластину.

Глава 6. Случаи сбоя в работе устройства

В данной главе рассказывается, как исправлять проблемы, связанные с ненормальным режимом работы данного устройства.

Приложение

В приложении описаны характеристики устройства, структура функционального меню, а также приведены примеры продукции и представлены данные об отдельных блоках расходных материалов.

ГЛАВА 1

ДО ИСПОЛЬЗОВАНИЯ

В данной главе приведены все названия и описания функций каждой части данного устройства, а также чернил и материала для печати.

Содержание

ГЛАВА 1 ДО ИСПОЛЬЗОВАНИЯ................................. Ошибка! Закладка не определена.

Место установки устройства............................................... Ошибка! Закладка не определена.

Рабочая температура окружающей среды.................... Ошибка! Закладка не определена.

Конфигурация и функции..................................................... Ошибка! Закладка не определена.

Лицевая сторона............................................................... Ошибка! Закладка не определена.

Задняя сторона................................................................. Ошибка! Закладка не определена.

Функции клавиш перемещения....................................... Ошибка! Закладка не определена.

Панель нагревателя......................................................... Ошибка! Закладка не определена.

Блок защиты печатающих головок................................. Ошибка! Закладка не определена.

Прижимный и подающий ВАЛЫ.......................... Ошибка! Закладка не определена.

Резак и линия отреза........................................................ Ошибка! Закладка не определена.

типы используемого материала для печати................. Ошибка! Закладка не определена.

Место установки устройства

Выберите подходящее место для установки, прежде чем начать сборку устройства.

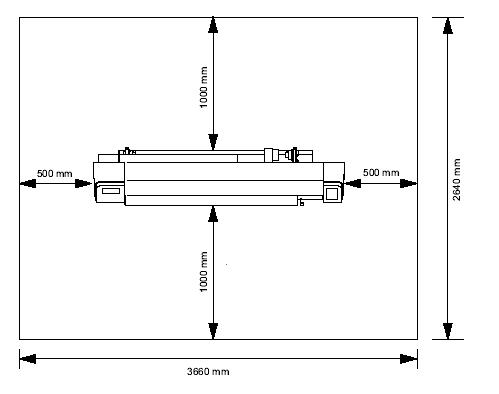

Место для установки должно учитывать не только параметры самого устройства, но и необходимое место для производства печати.

Модель	Ширина	Глубина	Высота	Вес брутто
JV3-160SP	2660 мм	750 мм	1240 мм	около 185 Кг

Рабочая температура окружающей среды

·  Данное устройство должно использоваться при температуре 20-35°C для обеспечения стабильной печати.

Перемещение устройства

·  Для транспортировки устройства на другое место установки свяжитесь с местным представителем компании MIMAKI Engineering. Если вы будете перевозить его самостоятельно, устройству может быть нанесен ущерб. Перевозить устройство на другое место должен специалист. Если возникла необходимость переместить устройство в пределах одного этажа, минуя ступени, придерживайтесь следующей процедуры:

Для перемещения устройства, заблокируйте фиксаторы колес на стойках.



·  Во время перемещения устройства избегайте чрезмерной нагрузки на него.

·  По окончании перемещения устройства не забудьте заблокировать фиксаторы колес.

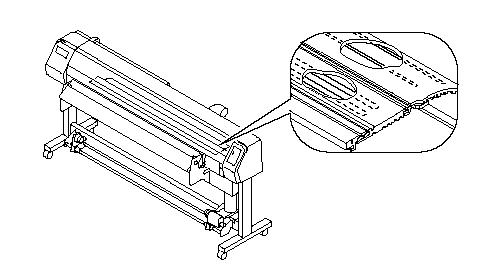

Способ перемещения устройства

Во время перемещения устройства, по крайней мере, два человека должны

придерживать его в вертикальном положении, как это показано на рисунке.

Крышка устройства может треснуть при сильном давлении на него.

(Раз)блокировка фиксаторов колес опорных стоек.

При перемещении устройства разблокируйте все фиксаторы колес на каждой из опорных стоек, подняв фиксаторы вверх.

Каждая из опорных стоек снабжена у основания опоры отдельным фиксатором колес. Установив устройство, нажмите фиксаторы вниз, чтобы заблокировать колеса опорной стойки.

Конфигурация и функции

Лицевая сторона

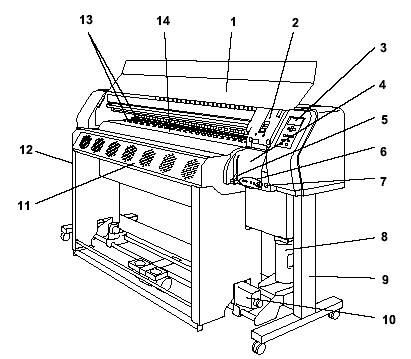

	Название	Функции
1.	Передняя крышка	Ее открывают для установки материала или устранения заклинивания материала. Даже если электропитание отключено, держите переднюю крышку закрытой, чтобы не останавливать профилактическую работу устройства по предотвращению засорения дозаторов чернилами.
2.	Каретка	Двигает печатающую головку из стороны в сторону.
3.	Панель управления	На этой панели располагаются клавиши для управления устройством, и ЖК-дисплей для установки режимов работы, и т. п.
4.	Блок головок	Следит за тем, чтобы колпачок с чернилами был прижат к головке, и имеет приспособление для чистки головок, и т. п.
5.	Прижимный рычаг	Обеспечивает поднятие прижимного вала для удержания материала для печати.
6.	Панель управления нагревателем	Является ЖК-индикатором статуса работы нагревателя и обеспечивает переключение подачи электроэнергии на нагревательное устройство.
7.	Переключатель электроэнергии	Включает/выключает подачу электроэнергии к устройству. Когда переключатель находится в положении "ON" ("вкл."), индикатор POWER становится зеленым. Пока устройство подключено к основному источнику питания, периодически осуществляется профилактическая операция по предотвращению закупорки дозаторов чернилами, даже если переключатель электроэнергии выключен. (При этом индикатор мигает).
8.	Емкость для использованных чернил	Отработанные чернила накапливаются в этом баке.
9.	Стойка	Поддерживает основной блок. Снабжена роликовыми опорами для удобства перемещения устройства.
10.	Подающий ролик	Обеспечивает вращение рулона с материалом во время печати.
11.	Сушильное устройство	Осуществляет сушку материала после печати.
12.	Передняя вытяжка	Вытягивает отработанные пары из помещения во время печати.
13.	Нагреватель принтера	Фиксирует и высушивает чернила во время печати (расположен внутри рабочего стола для печати)
14.	Рабочий стол для печати	На столе находится материал во время печати. Внутри стола находятся два нагревателя.

Задняя сторона

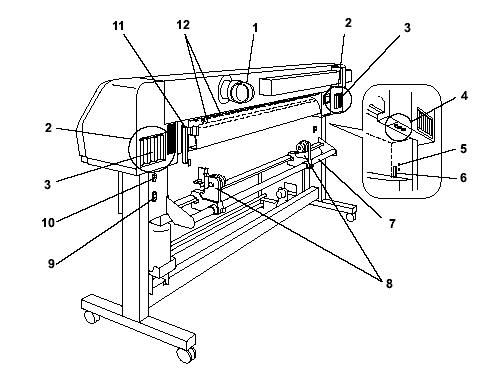

	Название	Функции
1.	Задняя вытяжка	Вытягивает отработанные пары из помещения во время печати.
2.	Блок для картриджей с чернилами	Блок установки картриджей с чернилами предусмотренного цвета.
3.	Картридж с чернилами	Каждый картридж содержит чернила определенного цвета.
4.	Селекторный переключатель напряжения	Переключает напряжение (100-120 V или 220-240 V) в зависимости от используемого напряжения.
5.	Порт интерфейса IEEE-1394	Порт интерфейса, совместимого с IEEE-1394, 400 мегабит/сек.
6.	Параллельный разъем	Двух координатный параллельный разъем интерфейса (совместим с IEEE1284).
7.	Штанга для установки рулона	Обеспечивает установку бумажного рулона.
8.	Держатель рулона	Держатель рулона вставляется справа и слева в сердечник рулона и удерживает его во время печати. Держатель рулона доступен для рулонов средних размеров диаметром 2-3 дюйма. Установка высоты держателя рулона возможна в трех положениях. Для увеличения времени нагрева устанавливайте держатель в нижнее положение.
9.	Розетка переменного тока	Шнур питания соединен с розеткой переменного тока.
10.	Основной переключатель	Включает/выключает питание устройства. Оставляйте питание включенным для предотвращения закупорки дюз.
11.	Прижимный рычаг	Работает вместе с передним прижимным рычагом, расположенным на передней стороне устройства.
12.	Нагреватель предварительного нагрева	Подогревает материал перед печатью (расположен внутри рабочего стола).

Панель управления

Панель используется для управления устройством.

Функции клавиш перемещения

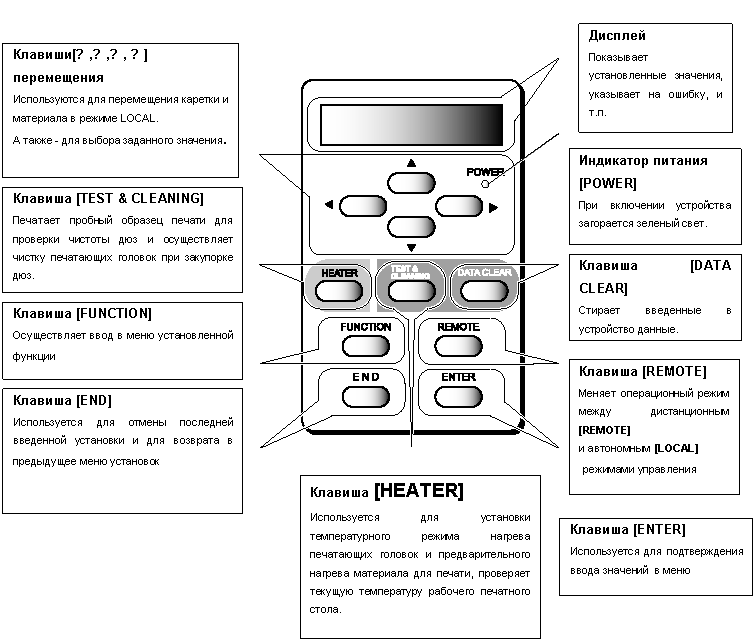

Каждая из клавиш перемещения выполняет различные функции в зависимости от момента ее использования. Функции этих клавиш объясняются ниже.

Панель нагревателя

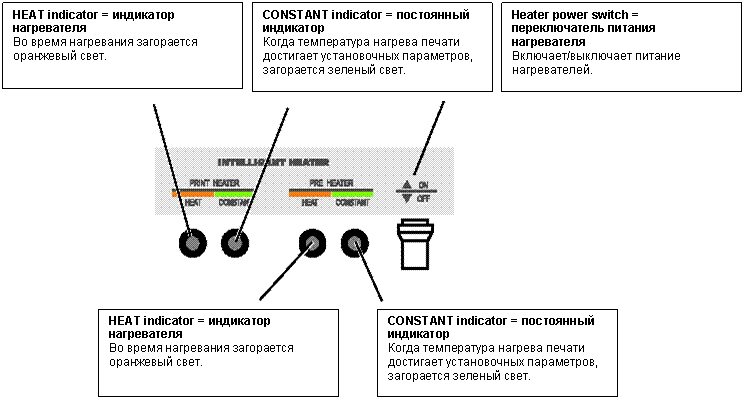

В рабочий стол плоттера встроены нагреватели для печати и предварительного нагрева материала для печати. Включение/выключение питания нагревателя и статус его работы отражаются при помощи ЖК-индикаторов. Когда питание устройства отключено, питание нагревателя автоматически отключается.

Ÿ  Индикатор HEAT может погаснуть, в то время как индикатор CONSTANT будет продолжать гореть. Это не является ошибкой, а указывает на то, что температура нагрева печати достигла установленных параметров и процесс нагревания приостановлен.

Каретка

На каретке располагаются печатающие головки, резак для отрезания материала и другие элементы. Там также есть винт для регулировки высоты печатающей головки в соответствие с толщиной используемого материала.

Нагреватель

В рабочий стол плоттера встроены нагреватели для печати и предварительного нагрева материала для печати. Нагреватель предварительного нагрева нагревает материал до начала печати для предотвращения быстрого скачка температуры в зоне печати. Нагрев улучшает качество печати и обеспечивает быстрое высыхание чернил после печати.



• Во время нагревания рабочий стол очень горячий. Для открытия передней крышки или при замене материала для печати сначала уменьшите температуру и подождите, пока температура рабочего стола не упадет. Несоблюдение этого правила могут привести к ожогу.
