1. [FILL UP INK]: Устройство наполняет чернильную систему чернилами.
2. HEAD WASH]: Функция промывки печатающих головок, трубок и системы для слива чернил при помощи прилагаемой чистящей жидкости (опционально).
ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ДЕЙСТВИЯ:
1. Выберите функцию [FILL UP INK].
2. Нажмите клавишу [ENTER].
Наполнение чернилами начнется автоматически.
3. Когда процесс наполнения чернилами будет завершен, устройство вернется в меню функций.
4. Нажмите дважды клавишу [END], и меню вернется в режим LOCAL.
[HEAD WASH]
• Чистящую жидкость (SPC-0335) можно дополнительно приобрести у местного дистрибьютора.
1. Выберите функцию [HEAD WASH].
2. Нажмите клавишу [ENTER].
3. Выньте чернильный картридж.
Начинается процесс слива чернил.
4.

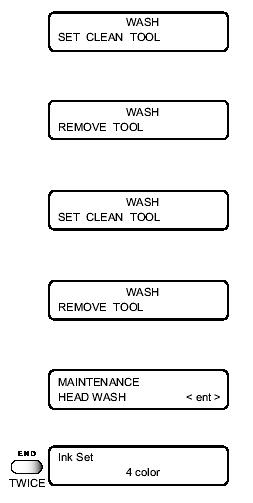

Когда на дисплее появляется индикация, показанная справа на рисунке, установите чистящий картридж.
Происходит всасывание чистящей жидкости.
5. Когда на дисплее появляется индикация, показанная справа на рисунке, выньте чистящий картридж.
Происходит всасывание воздуха.
6. Когда на дисплее появляется индикация, показанная справа на рисунке, установите чистящий картридж.
Происходит всасывание чистящей жидкости.
7. Когда на дисплее появляется индикация, показанная справа на рисунке, выньте чистящий картридж.
Происходит всасывание чистящей жидкости.
8. Когда все шаги будут проделаны, на дисплее появится индикация, показанная справа на рисунке.
9. Нажмите дважды клавишу [END] и включится режим FILL UP INK = наполнение чернилами.
Очистка системы для слива чернил [Disway WASH] |
Система для слива чернил может засориться затвердевшими чернилами. Время от времени необходимо чистить трубки для слива чернил в емкость для отхода чернил.
Ÿ При проведении работ по очистке блока чернил и печатающих головок обязательно надевайте защитные очки и перчатки, прилагаемые в комплекте с машиной, так как чернила могут попасть в глаза или на кожу.
Ÿ
Не выдвигайте каретку с места парковки вручную. Используйте для этого соответствующую клавишу на панели управления, отвечающую за передвижение каретки.
Инструменты для чистки
Ÿ Чистящая жидкость RS для ухода за машиной (SPC-0336)
Ÿ Пипетка
Ÿ Перчатки
ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ДЕЙСТВИЯ:

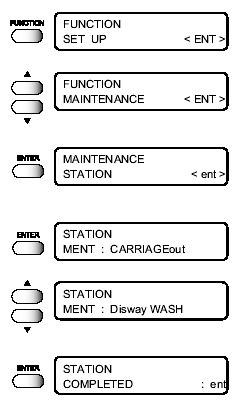

12. Нажмите клавишу [FUNCTION].
13. При помощи клавиш перемещения [▲] and [▼] выберите на дисплее индикацию [MAINTENANCE].
14. Нажмите клавишу [ENTER].
На дисплее появляется индикация [STATION].
15. Нажмите клавишу [ENTER].
На дисплее появляется индикация [CARRIAGE out].
16. При помощи клавиш перемещения [▲] and [▼] выберите на дисплее индикацию [ Disway WASH].
6. Нажмите клавишу [ENTER].
Каретка выдвигается с места парковки на рабочий стол.
Начинается цикличный процесс сухого всасывания:
5 секунд всасывания, затем 10 секунд паузы.
6.
Откройте переднюю крышку.
8. Удалите чистящую жидкость RS при помощи пипетки.
Во время паузы накапайте при помощи пипетки чистящую жидкость RS в колпачок до краев, но чтобы она не переливалась через край. Проделайте эту процедуру со всеми колпачками.
10. Закройте переднюю крышку и нажмите клавишу ENTER].
Процесс сухого всасывания продолжается в течение 30 секунд, и затем устройство переходит в режим LOCAL.

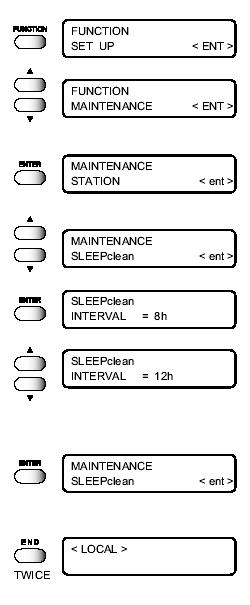

Очистка в режиме ожидания [SLEEP clean] |
Для предотвращения закупорки дюз, когда машина выключена, чернила периодически через равные промежутки времени впрыскиваются через печатающие головки. Ниже описана регулярная процедура очистки печатающих головок, которая проводится в режиме ожидания.
ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ДЕЙСТВИЯ:
1. Нажмите клавишу [FUNCTION].
2. При помощи клавиш перемещения [▲] and [▼] выберите на дисплее индикацию [MAINTENANCE].
3. Нажмите клавишу [ENTER].
На дисплее появляется индикация [STATION].
4. При помощи клавиш перемещения [▲] and [▼] выберите на дисплее индикацию [SLEEPclean].
5. Нажмите клавишу [ENTER].
При помощи клавиш перемещения [▲] and [▼] выберите интервал.
4 часа, 8 часов, 12 часов, 24 часа, OFF = выкл.
6. Нажмите клавишу [ENTER].
На дисплее появляется индикация [SLEEPclean].
7. Нажмите дважды на клавишу [END] для возврата в режим LOCAL.

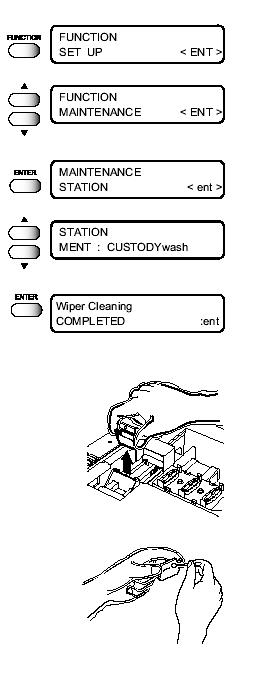

Когда плоттер не используется долгое время [CUSTODYwash] |
Если не собираетесь использовать плоттер более чем одну неделю, выполните функцию “CUSTODYwash” для очистки дюз печатающих головок и системы слива чернил.
После этого можно "консервировать" плоттер.
Инструменты для чистки
Ÿ Чистящая жидкость RS для ухода за машиной (SPC-0336)
Ÿ Пипетка
Ÿ Перчатки
ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ДЕЙСТВИЯ:
1. Нажмите клавишу [FUNCTION].
2. При помощи клавиш перемещения [▲] and [▼] выберите на дисплее индикацию [MAINTENANCE].
3. Нажмите клавишу [ENTER].
На дисплее появляется индикация [STATION].
4. При помощи клавиш перемещения [▲] and [▼] выберите на дисплее индикацию [CUSTODYwash].
5. Нажмите клавишу [ENTER].
Выдвиньте каретку из блока защиты головок на рабочий стол.
17. Откройте переднюю крышку.
18. Придерживая за выступы рамки с двух сторон, вытащите щетку.
19. Удалите остатки чернил с рамки щетки и самой щетки, используя кусочки ваты, смочив их в чистящей жидкости RS.
Ÿ
Если загрязнения серьезные, замените щетку на новую. Замену щеток можно производить, только когда устройство не работает. Для замены щетки следуйте соответствующей инструкции по замене щеток. (См. стр. 5.5)
20. Придерживая за выступы с двух сторон, вставьте очищенную щетку на место.
6. Нажмите клавишу [ENTER].

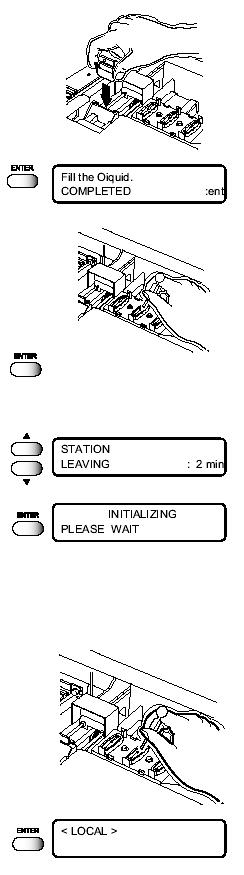

7. Используя пипетку, накапайте чистящую жидкость в колпачок.
8. Закройте переднюю крышку и нажмите клавишу [ENTER].
9. При помощи клавиш выбора [▼] и [▲] выберите время (от 1 до 99 минут).
Обычно достаточно 1 минуты.
10. Нажмите клавишу [ENTER].
Проведите очистку дюз.
После завершения очистки дюз выдвиньте каретку на рабочий стол.
11. Откройте переднюю крышку.
12. Используя пипетку, заполните колпачок чистящей жидкостью.
Повторите эту процедуру несколько раз, чтобы хорошо прочистить систему для слива чернил и удалить весь воздух.
Повторите процедуру для каждого колпачка.

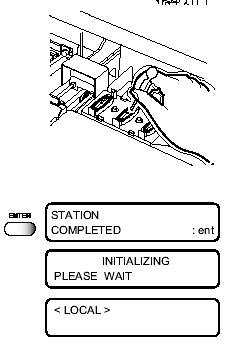

13. Закройте переднюю крышку и нажмите клавишу [ENTER].
Каретка вернется в исходное положение, и устройство перейдет в режим LOCAL.

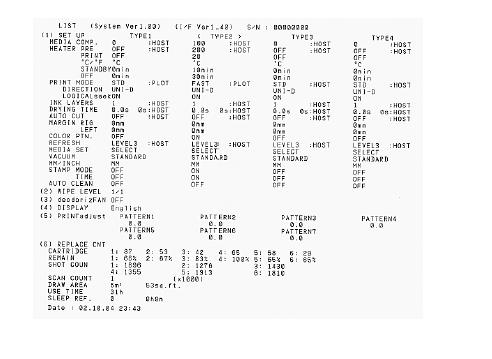

Распечатка Введенных параметров[LIST] |
В рамках данной функции можно распечатать установки, введенные на устройство. Это помогает при выполнении технического обслуживания устройства.
1. SET UP : Указывает значение, выбранное с помощью клавиши FUNCTION.
2. PRINTadjust : Указывает значение коррекции для положения точки.
3. REPLACE COUNTER : Показывает, сколько раз заменялись картриджи с чернилами.
4. VERSION : Указывает версию программного обеспечения и объем памяти устройства.
5. PARAMETER : Используется обслуживающим персоналом при проведении техобслуживания.
 |

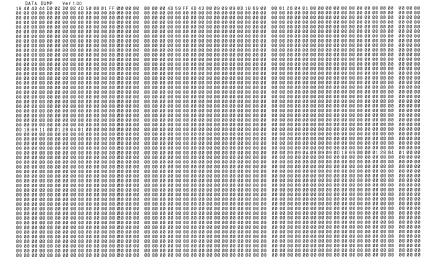

Распечатка команд для печати в буквенно-цифровых кодах (HEX CODE) [DATA DUMP] |
Используйте данную функцию, когда происходит ошибка команды печати (см. стр. 6.8) или параметрическая ошибка. (См. стр. 6.9).
Эта функция позволяет распечатать командные данные, полученные от компьютера в буквенно-цифровом коде (НЕХ Code).
Код НЕХ – это буквенно-цифровая презентация команд печати. Использование этого кода позволяет выявить неверные данные команд печати.
Данную распечатку вы можете отправить письмом по почте или послать факсом в наш ближайший офис для получения совета по поводу ошибок.
При задействовании данной функции для печати команд на листе бумаги, следует использовать размещенный горизонтально лист формата А 4 или большего размера.
• Опция DATA DUMP автоматически обеспечивает нанесение линий в соответствии с форматом бумаги.
ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ДЕЙСТВИЯ:
1. Выберите функцию [DATA DUMP].
2. Нажмите клавишу [ENTER].
Устройство автоматически начнет печатать распечатку.
ПРЕДУПРЕЖДЕНИЕ О ЗАМЕНЕ ЩЕТОК [WIPE LEVEL] |
Щетки являются сменными деталями. В пыльных помещениях печатающая головка быстро загрязняется.
Головка не может хорошо быть очищена изношенными вайперми.
Данная функция включает установку предупреждения о необходимости замены вайпер в зависимости от условий эксплуатации.
10/10: Показывает предупреждение о необходимости замены щетки при достижении стандартного числа движений, осуществленных щеткой для очистки головки (начальное значение).
9/10: Показывает предупреждение о необходимости замены щетки, когда щеткой произведено девять десятых из стандартного числа движений.
8/10: Показывает предупреждение о необходимости замены щетки, когда щеткой произведено восемь десятых из стандартного числа движений.
- и так далее
.
.
.
1/10: Показывает предупреждение о необходимости замены щетки, когда щеткой произведено одна десятых из стандартного числа движений.

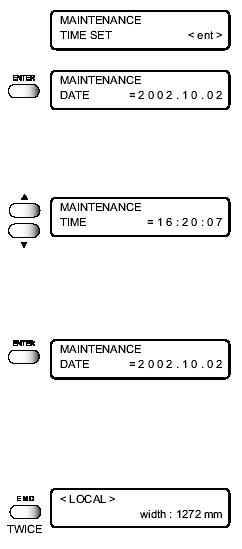

Установка времени [TIME SET] |
В устройство встроен календарь. При выборе в меню функций [TIME STAMP] в режиме FUNCTION на дисплее высвечивается дата и время, в зависимости от параметров, установленных при помощи этой функции. См. стр. 4.10
ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ДЕЙСТВИЯ:
1. Выберите функцию [TIME SET].
2. Нажмите клавишу [ENTER].
3. Установите дату [DATE].
Выбор цифр осуществляется при помощи клавиш перемещения [◄ ] и [ ►].
При помощи клавиш перемещения [ ▲] и [ ▼] меняется значение выбранного параметра.
· Нельзя установить данные за прошлое время
4. Нажатием клавиш [ ▲] и [▼ ] выберите время [TIME].
5. Установите время.
При помощи клавиш перемещения [ ◄] и [ ►] выберите необходимую цифру.
Нажатием клавиш [▲ ] и [▼ ] выберите нужное значение.
6. Нажмите клавишу [ENTER].
7. На дисплее появится установленная дата.
При помощи клавиш [ ▲] и [▼ ] установите на дисплее время.
8. Нажмите клавишу [END] дважды, и устройство вернется в режим LOCAL.
Выведение на дисплей дополнительной Информации [INFORMATION] |
Данная функция выводит на дисплей информацию о версии программного обеспечения (firmware version), серийный номер (serial number) устройства и номер дилера данного устройства (dealer number).
При возникновении проблем с содержанием данной информации сообщите своему дилеру или в отдел продаж компании MIMAKI о возникшей проблеме. Это ускорит решение проблемы.
| |
 | |
Замена лезвия резака для отрезания материала для печати |
Лезвия резака – это изнашивающаяся часть. Когда лезвие резака становится тупым, замените его на новое. (SPA-0107)
• Лезвие очень острое. Соблюдайте осторожность во избежание травм.
• Храните лезвия резака в месте недоступном для детей. Утилизация изношенных лезвий должна осуществляться в соответствии с местными правилами.
Рекомендуется поместить лист бумаги под лезвие резака. Это поможет обнаружить лезвие, даже если оно упадет.
ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ДЕЙСТВИЯ:

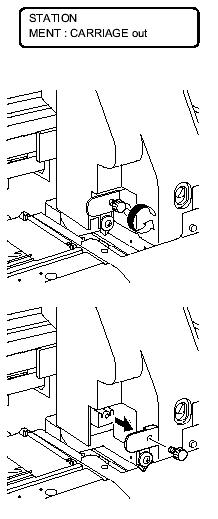

1. При помощи функции [CARRIAGE out] выдвиньте каретку с места парковки.
Þ См. стр. 5.4
2. Откройте переднюю крышку.
3. Замените блок резака, расположенный сбоку каретки.
Ø Ослабьте винты, которые крепят блок резака
Ø Снимите блок резака.
Ø Установите на место новый блок резака
Ø Закрутите винты для фиксации нового блока резака
4. Закройте переднюю крышку и нажмите клавишу [ENTER].
5. Устройство перейдет в режим LOCAL.
Процедура замены чернил |
Чернила, применяемые в данный момент, могут быть заменены.

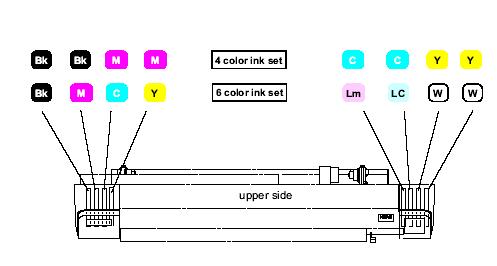

Можно заменить набор чернил из 4-х цветов на набор чернил из 6-ти цветов.
Можно заменить набор чернил из 6-ти цветов на набор чернил из 4-х цветов.
Набор чернил из 4-х цветов
Для быстрой и высококачественной печати для каждой головки можно использовать два картриджа с чернилами одного цвета.
При этом используются четыре цвета (Черный, Маджента, Циан, Желтый).
Устанавливайте картридж в соответствии с верхней маркировкой на задней стенке под блоком картриджей.
Набор чернил из 6-ти цветов
В данном случае для получения более высокого качества печати в блок картриджей устанавливаются все шесть цветов (Черный, Маджента, Циан, Желтый, Светлая маджента, Светлый циан).
Оставшиеся два паза на блоке картриджей используются для установки картриджей с моющей жидкостью (SPC-0188S).
 |
Устанавливайте картридж в соответствии с нижней маркировкой на задней стенке под блоком картриджей.
ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ДЕЙСТВИЯ:

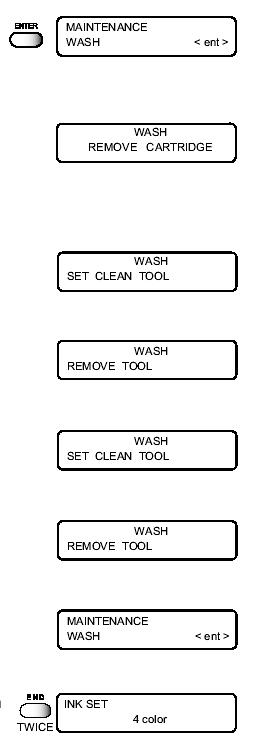

1. Выберите функцию [WASH].
2. Нажмите клавишу [ENTER].
3. Выньте картридж с чернилами.
Вылейте остатки чернил в емкость для отработанных чернил.
Ÿ Чистящую жидкость (SPC-0335) можно дополнительно приобрести у вашего местного дистрибьютора.
4. Когда на дисплее появляется индикация [SET CLEAN TOOL], установите картридж для промывки.
Осуществляется всасывание моющей жидкости.
5. Когда на дисплее появляется индикация [REMOVE TOOL], выньте картридж для промывки.
Осуществляется всасывание воздуха.
6. Когда на дисплее опять появляется индикация [SET CLEAN TOOL], снова установите картридж для промывки.
Осуществляется всасывание моющей жидкости.
7. Когда на дисплее появляется индикация [REMOVE TOOL], выньте картридж для промывки.
8. Когда проделаны все вышеуказанные шаги, на дисплее появляется индикация, как показано на рисунке справа.
9. Нажмите клавишу [END] дважды для возврата в режим [FILL UP INK = заполнение чернил].
10. Нажатием клавиш перемещения [▲] и [▼ ] выберите необходимый тип чернил, который будет использоваться (4 или 6 цветов).
11. Установите на место в блок чернил картриджи.
Если картридж установлен правильно, раздается звуковой сигнал. Когда картридж установлен, чернила заполняются автоматически.
12. Меню возвращается в режим LOCAL, когда процедура заполнения чернил завершена.
Глава 6
Действия оператора при отклонении от нормальных условий работы устройства
В данной главе описываются действия по устранению неисправностей, а также действия при появлении на дисплее сообщений об очистке.
Содержание
Глава 6......................................................................................................................................................
Действия оператора при отклонении от нормальных условий работы устройства.....................................................................................................................................................................
Действия в случае, когда отказ еще не является признаком неисправности..............................
Устройство не включается.............................................................................................................
Устройство не печатает..................................................................................................................
Заклинивание бумаги/ загрязнение материала............................................................................
Действия при ухудшении качества печати........................................................................................
Проблемы, при которых на дисплее появляются сообщения об ошибке.....................................

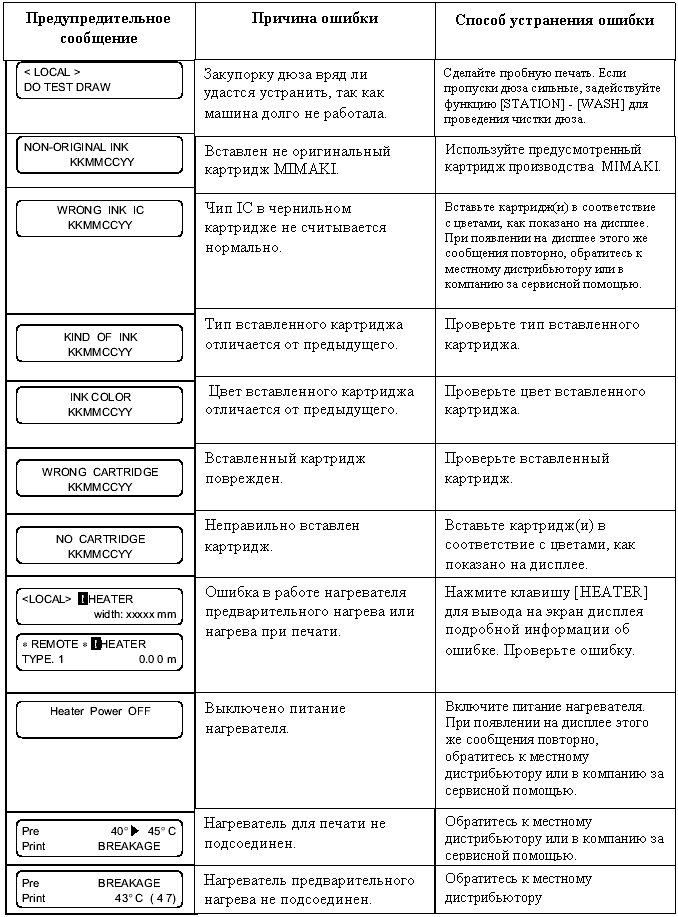

Ошибки, сопровождающиеся предупредительными сигналами...............................................

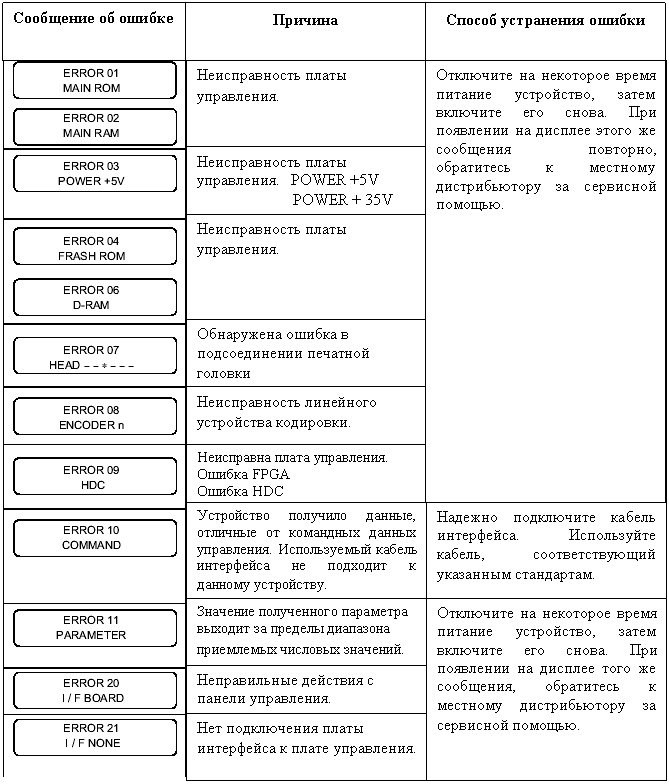

Сообщения об ошибках...................................................................................................................
Действия в случае, когда отказ еще не является признаком неисправности |
В данном разделе описываются действия по устранению ненормальных условий работы устройства в том случае, когда на дисплее не появляются сообщения об ошибках. Перед тем, как посчитать отказ неисправностью, необходимо выполнить следующие действия. Если после выполнения этих действий не удается восстановить нормальную работу устройства, свяжитесь с местным дистрибьютором компании MIMAKI или обратитесь за помощью непосредственно в офис компании MIMAKI.
Устройство не включается
Чаще всего это происходит из-за неправильного подключения силового кабеля. Проверьте правильность подключения силового кабеля к устройству и к компьютеру.
 |
Устройство не печатает
Это происходит, когда данные для печати не передаются на устройство в том виде, в котором должны передаваться. Это может также произойти при отказе одной из функций устройства или при неправильной установке материала для печати.
 |
Заклинивание бумаги/ загрязнение материала
Заклинивание или загрязнение материала происходит в тех случаях, когда используется неподходящий материал или когда материал установлен неправильно.
 |
Индикаторы [HEAT] или [CONSTANT] не выводится на экран дисплея
Проверьте основную операцию.
 |
Действия при ухудшении качества печати |
В данном разделе описываются действия по устранению проблем, связанных с неудовлетворительным качеством печати. Выполните необходимые действия в зависимости от реального качества изображения. Если Вам не удается восстановить нормальную печать, свяжитесь с местным дистрибьютором компании MIMAKI или обратитесь за помощью непосредственно в офис компании MIMAKI.
Если проступают линии, обнаружены тонкие точки или темные полосы (в направлении движения головки)
Способ устранения: Выполните очистку головки. См. стр. 2.21
Способ устранения: Выполните очистку внутренней части блока защиты головок.
См. стр. , 5.10
Способ устранения: Задействуйте функцию [MEDIA COMP.]См. стр. 2.22
Способ устранения: Например, если на пути прохода головки попали кусочки бумаги, поверх материала, удалите их.
Характеристики печати в перечне изменяются в 2 – 3 раза в исправлении подачи бумаги
Способ устранения: Задействуйте функцию [MEDIA COMP.] См. стр. 2.22
Смещение печати при движении внутрь и наружу
Способ устранения: Задействуйте функцию [PRINT ADJUST] и в ней отрегулируйте параметр "Y (outward and inward)". См. стр. 5.9
Нет нормального совпадения соответствующих цветов при подаче чернил через соответствующую головку
Способ устранения: Задействуйте функцию [PRINT ADJUST]. См. стр. 5.9
На материале появляются крупные капли чернил
Способ устранения: 1. Проведите очистку щетки. См. стр. 3.4
10. Проведите очистку колпачка головки. См. стр. 3.4
11. Проведите очистку головки [Normal-нормальную].
См. стр. 2.21
Проблемы, при которых на дисплее появляются сообщения об ошибке |
Если в работе устройства возникают проблемы, то раздается звуковой сигнал, и на дисплее появляется соответствующее сообщение об ошибке.
Выполните необходимые корректирующие действия в соответствии с сообщением на дисплее.
Ошибки, сопровождающиеся предупредительными сигналами
Эти ошибки обычно имеют отношение к элементам устройства, которые связаны с чернилами.
 |
Сообщения об ошибках
В сообщениях об ошибках указан номер ошибки. Если на дисплее появилось какое-либо сообщение об ошибке, отключите питание устройства и затем через некоторое время включите его снова. Если на дисплее вновь появится такое же сообщение, свяжитесь с местным дистрибьютором MIMAKI или обратитесь за помощью непосредственно в сервисную службу компании MIMAKI.
 |
Приложение
В приложении описаны спецификации и детали устройства, а также структура меню функций.
Содержание
Приложение..........................................................................................................................................
ОСНОВНЫЕ спецификации................................................................................................................
СПЕЦИФИКАЦИИ ЧЕРНИЛ................................................................................................................
РАЗМЕЩЕНИЕ предупредительных НАДПИСЕЙ...........................................................................
Структура меню функций……………………………………………………..
ОСНОВНЫЕ спецификации |
Наименование | JV3-160SP | |
Печатающая головка | Метод | Пьезоэлектрическая печатающая головка "c каплей по запросу" |
Спецификация | 4 линейные головки | |
Дозатор | 360 дозаторов для каждого цвета | |
Разрешение | 360, 540, 720, 1440 точек на дюйм (т/д) | |
Режим печати | Набор из 4-х цветов | 360 x 360 т/д: 1 / 2 / 4 проходов, в одном/ двух направлениях |
360 x 720 т/д: 2 / 4 / 8 проходов, в одном/ двух направлениях | ||
720 x 720 т/д: 2 / 4 / 8 проходов, в одном/ двух направлениях | ||
720 x 1440 т/д: 4 / 8 / 16 проходов, в одном/ двух направлениях | ||
1440 x 1440 т/д: 8 / 16 проходов, в одном/ двух направлениях | ||
Набор из 6-х цветов | 360 x 360 т/д: 2 / 4 / 8 проходов, в одном/ двух направлениях | |
360 x 540 т/д: 3 / 6 / 12 проходов, в одном/ двух направлениях | ||
360 x 720 т/д: 4 / 8 / 16 проходов, в одном/ двух направлениях | ||
720 x 720 т/д: 4 / 8 / 16 проходов, в одном/ двух направлениях | ||
720 x 1440 т/д: 8 / 16 / 32 проходов, в одном/ двух направлениях | ||
1440 x 1440 т/д: 16 / 32 проходов, в одном/ двух направлениях | ||
Используемые чернила | Набор из 4-х цветов | 4 цвета (черный, циан, маджента, желтый) по два цвета на 1 картридж для каждого цвета |
Набор из 6-х цветов | 6 цветов сольвентных чернил (черный, циан, маджента, желтый, светлый циан, светлая маджента), по одному каждого цвета, и 2 картриджа очистительной жидкости для 1 картриджа каждого цвета | |
Емкость чернильного картриджа | 4-цветный набор: каждый цвет (220 cc ± 5 cc для каждого картриджа) x 2 6-цветный набор: каждый цвет (220 cc ± 5 cc для каждого картриджа) x 1 Около 200 cc для каждого картриджа, изменяемая | |
Тип материала для печати | Баннер, FF, ПВХ | |
Макс. ширина печати | 1440 x 1440 т/д: 1610 мм (для 4 цветов), 1000 мм (для 6 цветов) | |
При нормальном сканировании | 1610 мм | |
Высокоскоростное сканирование | 1570 мм | |
Размеры рулонного материала | (макс.) | 1620 мм |
(мин.) | 210 мм | |
толщина | 1.0 мм или менее (< 1, 0 мм) | |
внешний диаметр рулона | Æ 180 мм или менее (< Æ 180 мм) | |
вес рулона | 25 Кг или менее (<25 кг) | |
внутренний диаметр рулона | 2 дюйма, 3 дюйма | |
поверхность печати | Лицом наружу | |
крепление конца рулона | используется легкая клеящаяся лента для облегчения снятия бумаги с сердечника | |
Размеры листового материала | (макс.) | 1620 мм |
(мин.) | 210 мм | |
Поля | листовой материал | правый и левый край: 15 мм |
спереди: 65 мм | ||
сзади: 110 мм | ||
Поля | рулонный материал | правый и левый край: 15 мм |
спереди: 25 мм | ||
сзади: 0 мм | ||
Точность размера | абсолютная точка | Любая наибольшая из ± 0.3 мм или ± 0.3 % от назначенной |
воспроизводимость | Любая наибольшая из of ± 0.2 мм или ± 0.1 % от назначенной | |
Перпендикулярный | ± 0.5 мм / 1000 мм | |
Отклонение материала | 5 мм или меньше / 10 м изменяемая (< 5 мм / 10 м) | |
Регулировка высоты головки | 2.0 мм / 3 мм изменяемая, от поверхности рабочего печатного стола | |
Обрезка материала | Обрезка по оси Y при помощи резака на блоке головок, точность отрезания (шаги): 0.5 мм или менее. | |
Подача материала | Стандартное подающее устройство (закрутка внутрь / наружу, на выбор) | |
Емкость для отхода чернил | Бутылочный тип (2,000 cc [1pcs.]) Необходимость замены определяется визуально. | |
Интерфейс | Совместим с IEEE1394 и с IEEE1284. | |
Команда | MRL-II (база ESC/PV.2, MIMAKI) | |
Рабочий шум | в режиме ожидания: менее 58 dB (FAST-A, измерено на расстоянии 1 м со всех сторон) при непрерывной печати: менее 65 dB при прерывании печати: менее 70 dB | |
Стандарт безопасности | UL, VCCI-classA, FCC-classA, CEmarking, CBreport | |
Питание | AC 100 — 120 V± 10%, AC 220 — 240 V± 10%, 50/60 Hz ± 1 Hz | |
Поглощение энергии | 1.5 KVA или менее | |
рекомендованные условия окружающей среды | допустимая температура | От 20º С до 35º C |
35 to 65 % относительной влажности (без конденсации) | ||
гарантированная температура | От 20º С до 25º C | |
колебания температуры | ± 10 º C / в час или менее | |
пыль | Условия обычного офисного уровня | |
Вес | основной блок | 185 кг (без переднего вытяжного блока: 175 кг или менее) |
габариты | ширина | 2660 мм |
глубина | Менее 750 мм | |
высота | Менее 1240 мм | |
СПЕЦИФИКАЦИИ ЧЕРНИЛ |
Наименование | Спецификация |
Цвет | Картридж с чернилами черного цвета |
Картридж с чернилами цвета циан | |
Картридж с чернилами цвета маджента | |
Картридж с чернилами желтого цвета | |
Картридж с чернилами цвета светлый циан | |
Картридж с чернилами цвета светлая маджента | |
емкость картриджа с чернилами | 220 cc для каждого картриджа |
срок хранения | Один год с даты производства (при комнатной температуре) |
В течение 3 месяцев после открытия упаковки | |
t хранения | -30 to 40º C (Хранение при t = 40ºC не более месяца) -30 to 60ºC (Хранение при t = 60ºC не более 120 часов, а при t = 40ºC - не более одного месяца) |
РАЗМЕЩЕНИЕ предупредительныХ НАДПИСЕЙ |
На устройстве приклеены этикетки с предупредительными надписями. Убедитесь в том, что Вы правильно понимаете все, что на них написано. Если хотя бы одна из надписей загрязнится до такой степени, что понять написанное будет невозможно, или если надпись отклеится, приобретите новую у своего местного дистрибьютора или в офисе MIMAKI.

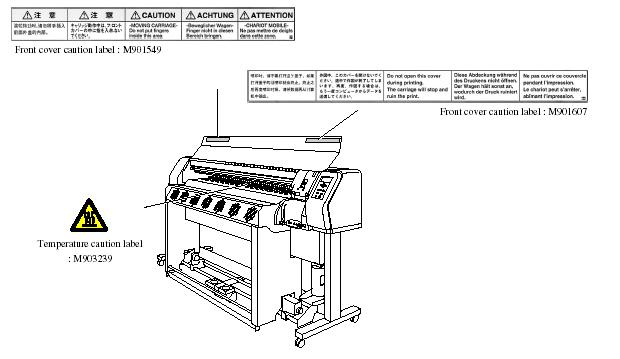

Лицевая сторона
 |

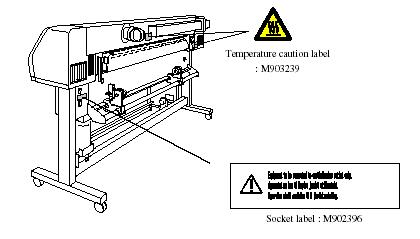

Задняя сторона
 |

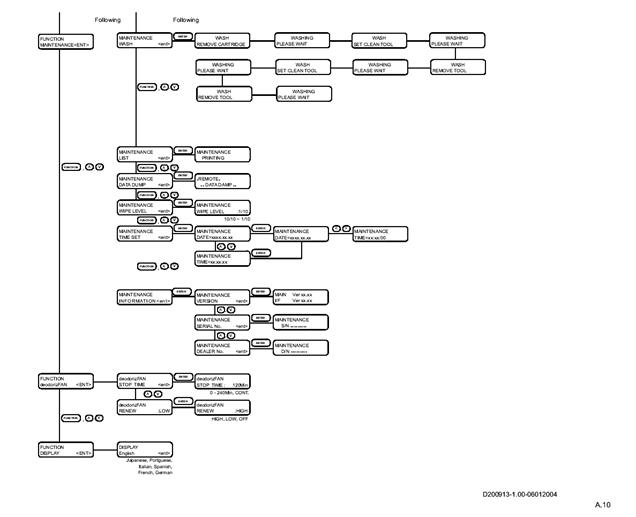

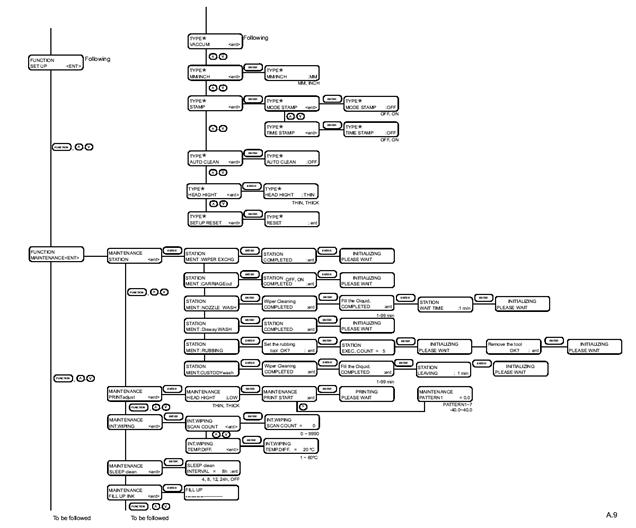

Структура меню функций |
 |
© MIMAKI ENGINEERING Co., Ltd. 2004
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 |
