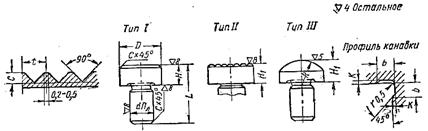

ОПОРЫ ПОСТОЯННЫЕ

Рис. 12.

Размеры в мм

D	dПл	H	H1C5	L	C	t	K	b	R
6	4	3 6	3 6	8 11	0,8	1,0	0,25	0,8	6
8	6	4 8	4 8	12 16	0,8	1,2	0,25	0,8	8
12	8	6 12	6 12	16 22	1,0	1,2	0,5	1,5	12
16	10	8 16	8 16	20 28	1,5	1,5	0,5	1,5	16
20	12	10 20	10 20	25 35	2,0	1,5	0,5	2,0	20
25	16	12 25	12 25	32 45	2,0	2,0	0,5	2,0	24
30	20	16 30	16 30	42 55	2,5	2,0	0,5	2,5	30
40	24	20 40	20 40	50 70	3,0	2,0	0,5	2,5	40
Примечание. Материал для D £ 12 мм – сталь У8А (ГОСТ 1435-48), для D ³ 12 мм – сталь 15 и 20 (ГОСТ 1050-60). Термообработка: сталь У8А калить, HRC 50–60; сталь 15 и 20 цементировать и калить, HRC 55–60.

Приложение 7

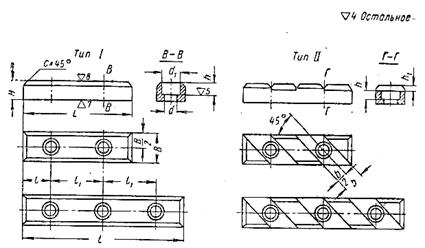

ПЛАСТИНЫ ОПОРНЫЕ (по ГОСТ 4743-57)

Рис. 13.

Размеры в мм

В	L	HC	b	l	l1 (допускаемое отклонение ±0,1)	d	d1	h	h1	C	Количество отверстий
12	40	8	9	10	20	6	8,5	4,0	0,8	0,5	2
60	3
16	60	10	11	15	30	7	10,0	6,5	1,0	1,0	2
90	3
20	80	12	14	20	40	9	13,0	8,5	1,5	2
120	3
25	100	16	14	25	50	9	13,0	8,5	2,0	2
150	3
30	120	20	18	30	60	11	16,0	11,0	2,5	1,5	2
180	3
35	140	25	22	35	70	13	20,0	13,0	3,0	2
210	3
Примечание. Материал – сталь 20 (ГОСТ 1050-60). Термообработка: цементировать, калить, HRC 40–45. Размер Н допускается выполнять с припуском 0,2–0,3 мм на шлифование при сборке.
