Бульдозерное и рыхлительное оборудование тракторов ДЭТ-250М2б bulldozer and loosening equipment of tractors DET-250M2b (стр. 3 )

Рис. Fig.	Поз. Item	Обозначение Designation	Наименование	Name	Количество в сборочной единице Quantity per assembly unit
1	2	3	4	5	6
6	–	СП	Оборудование бульдозерное	Bulldozer Equipment
	1	СП	Отвал	Blade	1
	2	СП	Брус правый	Right-hand bar	1
	3	СП	Опора правая	Right-hand support	1
	4	-01	Болт	Bolt	26
	5	–	Шайба 24Т 65Г 09	Washer	26
	6	*	Крышка	Cover	4
	7	*	Прокладка	Gasket	2
	8	*	Прокладка	Gasket	2
	9	*	Крышка	Cover	2
	10	–	Болт М12-6g×30.58.019 *	Bolt	16
	11	–	Шайба 12 ОТ 65Г 09 *	Washer	16
	12	СП *	Тяга	Rod	1
	13	*	Сухарь	Sliding block	4
	14	*	Крышка	Cover	2
	15	СП	Опора	Support	1
	16		Палец	Pin	2
	17	–	Болт М16-6g×40.58.019	Bolt	4
	18	–	Шайба 16ОТ 65Г 09	Washer	4
	19		Ригель	Collar beam	2
	20		Ось	Axle	2
	21		Крестовина	Cross-piece	2
	22		Палец	Pin	2
	23		Втулка	Bush	4
	24		Палец	Pin	2
	25	–	Масленка 1.3.Ц6	Lubricator	4 (2 *)
	26	–	Шплинт 4×32.019	Cotter pin	2
	27		Колпачок	Cap	2
	28	–	Шплинт 8×80.019	Cotter pin	2
	29		Полукольцо	Semi-ring	4
	30		Палец	Pin	2
	31	01	Втулка	Bush	2
	32	1	Втулка	Bush	2
	33	–	Болт М8-6g×16.58.35.019	Bolt	8
	34	–	Шайба 8Т 65Г 09	Washer	8
	35		Палец	Pin	2
	36		Полукольцо	Semi-ring	4
	37		Кольцо	Ring	2
	38	СП	Опора левая	Left-hand support	1
	39	СП	Брус левый	Left-hand bar	1
	40	СП	Раскос	Brace	2
	41	СП	Тяга	Rod	1
_______________________ * Входит в СП * As the part of СП

7

1	2	3	4	5	6

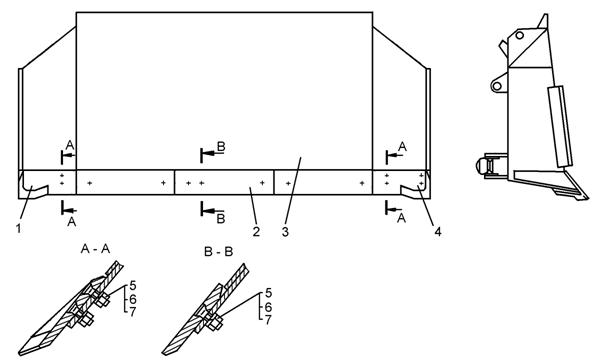

7	–	СП	Отвал	Blade
	1		Нож боковой (правый)	Side knife (right-hand)	1
	2		Нож средний	Middle knife	3
	3	СП	Отвал	Blade	1
	4		Нож боковой (левый)	Side knife (left-hand)	1
	5		Болт	Bolt	30
	6	01	Гайка	Nut	30
	7	–	Шайба 30 65Г 09	Washer	30
