Бульдозерное и рыхлительное оборудование тракторов ДЭТ-250М2б bulldozer and loosening equipment of tractors DET-250M2b (стр. 4 )

1	2	3	4	5	6

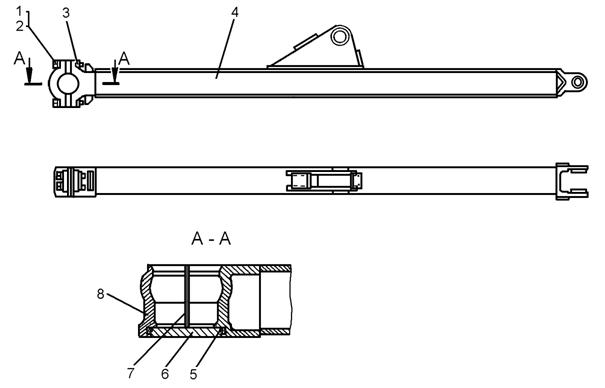

8	–	СП	Брус правый	Right-Hand Bar
	1	–	Шайба 36 65Г 09	Washer	2
	2		Болт	Bolt	4
	3		Планка	Cleat	2
	4	СП	Брус	Bar	1
	5	02	Кольцо	Ring	1
	6		Крышка	Cover	1
	7		Прокладка	Gasket	8
	8		Крышка	Cover	1

9

1	2	3	4	5	6

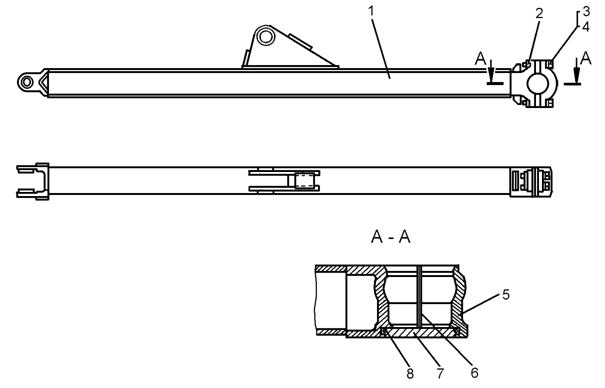

9	–	СП	Брус левый	Left-Hand Bar
	1	СП	Брус	Bar	1
	2		Планка	Cleat	2
	3		Болт	Bolt	4
	4	–	Шайба 36 65Г 09	Washer	2
	5		Крышка	Cover	1
	6		Прокладка	Gasket	8
	7		Крышка	Cover	1
	8	02	Кольцо	Ring	1

Группа Group

72

Гидрооборудование бульдозера Bulldozer Hydraulic Equipment

10

Рис. Fig.	Поз. Item	Обозначение Designation	Наименование	Name	Количество в сборочной единице Quantity per assembly unit
1	2	3	4	5	6

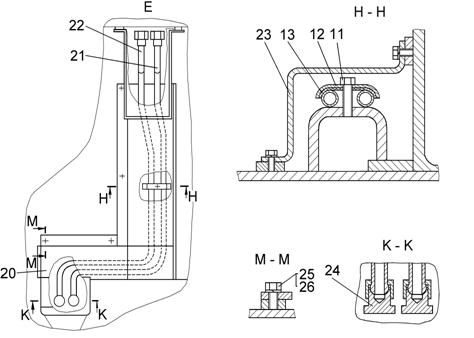

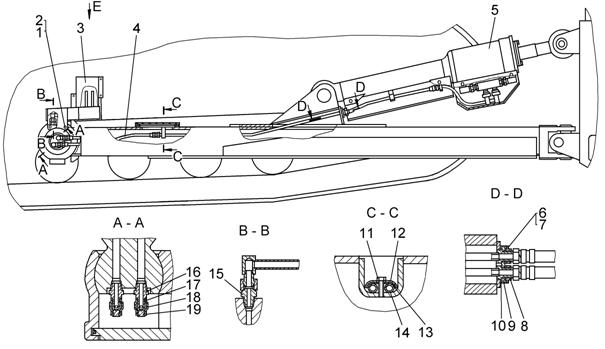

10	–	СП *	Гидрооборудование бульдозера	Bulldozer Hydraulic Equipment
	1	–	Болт М16-8g×30.58.019	Bolt	2
	2	–	Шайба 16 ОТ 65Г 09	Washer	2
	3	СП	Кожух	Casing	1
	4	СП	Рукав 16	Sleeve	4
	5	СП	Гидрораскос	Hydraulic brace	1
	6	–	Болт М8-6g×25.88.35.019	Bolt	4
	7	–	Шайба 8Т 65Г 09	Washer	4
	8		Гайка	Nut	2
	9		Крышка	Cover	1
	10		Прокладка	Gasket	1
	11	–	Болт М10-6g×40.58.019	Bolt	3
	12		Хомут	Collar	3
	13		Прокладка	Gasket	3
	14	СП	Труба	Pipe	2
	15		Проходник	By-pass	2
	16		Штуцер	Connecting pipe	2
	17	–	Кольцо 2-2	Ring	8
	18		Муфта	Clutch	2
	19	–	Кольцо С25 65Г Ц9Хр	Ring	2
	20	СП	Кожух	Casing	1
	21	СП	Труба	Pipe	1
	22	СП	Труба	Pipe	1
	23		Кожух	Casing	1
	24		Заглушка	Plug	2
	25	–	Болт М10-6g×20.58.019	Bolt	12
	26	–	Шайба 10 ОТ 65Г 09	Washer	12
________________________ * Для бульдозерного оборудования СП * For the bulldozer equipment СП

11
