Бульдозерное и рыхлительное оборудование тракторов ДЭТ-250М2б bulldozer and loosening equipment of tractors DET-250M2b (стр. 6 )

1	2	3	4	5	6
12	–	50-50-195CП	Гидрозамок	Hydraulic Lock
	1		Втулка	Bush	2
	2	СП	Клапан	Valve	2
	3		Пружина	Spring	2
	4		Корпус	Body	1
	5		Кольцо	Ring	1
	6		Поршень	Piston	1
	7	261164	Кольцо	Ring	2
	8		Пружина	Spring	2
	9		Переходник	By-pass	2
	10		Пробка	Plug	4

Группа Group

98

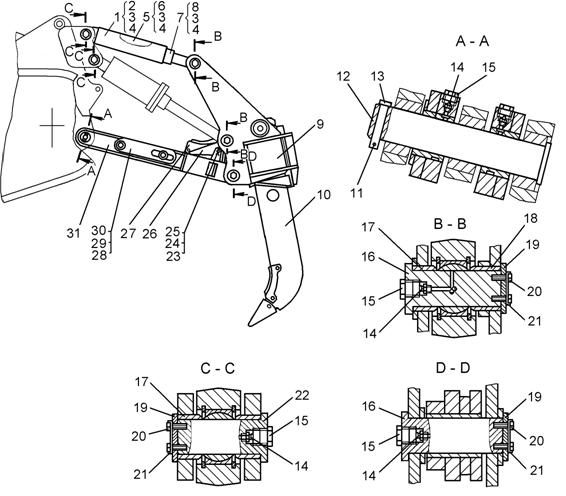

Оборудование рыхлительное Loosening Equipment

13

Рис. Fig.	Поз. Item	Обозначение Designation	Наименование	Name	Количество в сборочной единице Quantity per assembly unit
1	2	3	4	5	6
13	–	СП	Оборудование рыхлительное	Loosening Equipment
	1	СП	Тяга	Rod	1
	2	СП	Тяга	Rod	1
	3	*	Кольцо	Ring	8
	4	–	Подшипник ШСЛ-80 **	Bearing	4
	5	СП	Тяга	Rod	1
	6	СП	Тяга	Rod	1
	7	СП	Тяга	Rod	1

1	2	3	4	5	6
13	8	СП	Тяга	Rod	1
	9	СП	Балка рабочая	Working beam	1
	10	СП	Зуб	Tooth	1
	11	–	Шплинт 4×25.019	Cotter pin	2
	12		Палец	Pin	2
	13		Штифт	Dowel	2
	14	–	Масленка 1.3.Ц6	Lubricator	10
	15		Пробка	Plug	10
	16	01	Палец	Pin	6
	17		Втулка	Bush	12
	18	01	Втулка	Bush	4
	19		Планка	Cleat	10
	20	–	Болт М12-6g×25.88.38ХС019	Bolt	20
	21		Прокладка	Gasket	10
	22		Палец	Pin	4
	23	–	Шплинт 5×50.019	Cotter pin	2
	24		Шайба	Washer	2
	25		Ось	Axle	1
	26	***	Наконечник	Tip	3
	27	***	Накладка	Cover plate	1
	28		Стопор	Stopper	2
	29		Шайба	Washer	4
	30	–	Шплинт 8×80.019	Cotter pin	4
	31	СП	Тяга	Rod	1
__________________ * Входит в СП 4 шт., СП и СП по 2 шт. * As the part of СП 4 pcs, СП and СП in 2 pcs. ** Входит в СП 2 шт., СП и СП по 1 шт. ** As the part of СП 2 pcs, СП and СП in 1 pcs. *** Из комплекта ЗИП *** From the service kit Примечание. Тяги СП и СП соединяют сваркой после сборки рыхлителя Note. The rods СП and СП should be joined by means of welding after the ripper assembling.

14
