Бульдозерное и рыхлительное оборудование тракторов ДЭТ-250М2б bulldozer and loosening equipment of tractors DET-250M2b (стр. 7 )

1	2	3	4	5	6

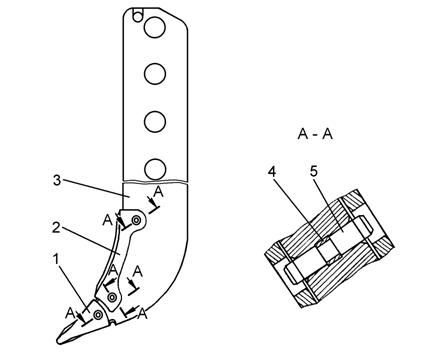

14	–	СП	Зуб	Tooth
	1		Наконечник	Tip	1
	2		Накладка	Cover plate	1
	3		Стойка	Leg	1
	4		Втулка	Bush	3
	5		Палец	Pin	3

Группа Group

72

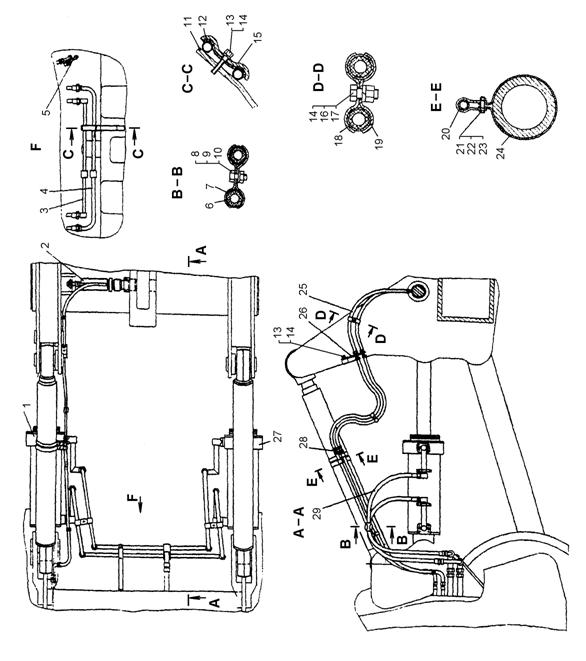

Гидрооборудование рыхлителя Ripper Hydraulic Equipment

	Рис. Fig.	Поз. Item	Обозначение Designation	Наименование	Name	Количество в сборочной единице Quantity per assembly unit
	1	2	3	4	5	6
	15	–	СП	Гидрооборудование рыхлителя	Ripper Hydraulic Equipment
		1	01СП	Гидроцилиндр (правый)	Hydraulic cylinder (right-hand)	1
		2	СП	Гидроцилиндр	Hydraulic cylinder	1
		3	СП	Труба	Pipe	1
		4	СП	Труба	Pipe	1
		5	СП	Труба	Pipe	1
		6		Втулка	Bush	4
		7		Скоба	Clamp	4
		8	–	Болт М16-6g×40.58.019	Bolt	2
15

1	2	3	4	5	6
15	9	–	Гайка М16-7Н.6.019	Nut	2
	10	–	Шайба 16 ОТ 65Г 09	Washer	2
	11		Кронштейн	Bracket	1
	12		Прокладка	Gasket	1
	13	–	Болт М12-6g×55.58.019	Bolt	1
	14	–	Шайба 12 ОТ 65Г 09	Washer	2
	15		Хомут	Clamp	1
	16	–	Болт М12-6g×30.58.019	Bolt	1
	17	–	Гайка М12-7Н.6.019	Nut	3
	18		Втулка	Bush	6
	19		Хомут	Clamp	6
	20		Хомут	Clamp	2
	21	–	Болт М10-6g×35.58.019	Bolt	1
	22	–	Гайка М10-7Н.6.019	Nut	2
	23	–	Шайба 10 ОТ 65Г 09	Washer	2
	24		Хомут	Clamp	2
	25	6СП; 7СП*; 8СП**	Рукав 12	Sleeve	6
	26	СП	Переходник	By-pass	1
	27	СП	Гидроцилиндр (левый)	Hydraulic cylinder (left-hand)	1
	28		Штуцер	Connecting pipe	2
	29	4СП; 5СП*; 6СП**	Рукав 25	Sleeve	4
____________________ * Для тропиков. * For tropics. ** Для условий ХЛ. ** Under conditions of cold climate

16
