Бульдозерное и рыхлительное оборудование тракторов ДЭТ-250М2б bulldozer and loosening equipment of tractors DET-250M2b (стр. 8 )

1	2	3	4	5	6

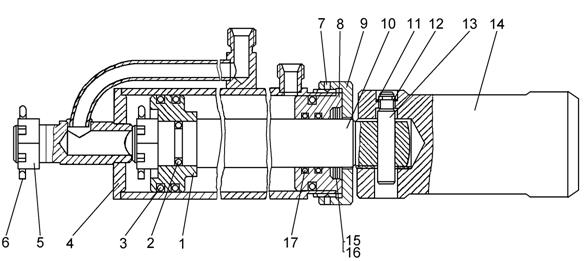

16	–	СП	Гидроцилиндр	Hydraulic Cylinder
	1		Поршень	Piston	1
	2	–	Кольцо 2-2	Ring	1
	3	–	Кольцо 2-2	Ring	3
	4	СП	Гильза	Liner	1
	5	–	Гайка М30×2-7Н.05.019	Nut	2
	6	–	Шплинт 6.3×63.019	Cotter pin	2
	7	–	Винт М6-8g×8.45Н.019	Screw	2
	8		Крышка	Cover	1
	9		Гайка	Nut	1
	10		Шток	Stem	1
	11		Кольцо	Ring	1
	12		Шайба	Washer	1
	13		Штифт	Dowel	1
	14		Палец	Pin	1
	15		Чистик	Scraper	8
	16	01	Чистик	Scraper	4
	17	–	Кольцо 2-2	Ring	2

1	2	3	4	5	6

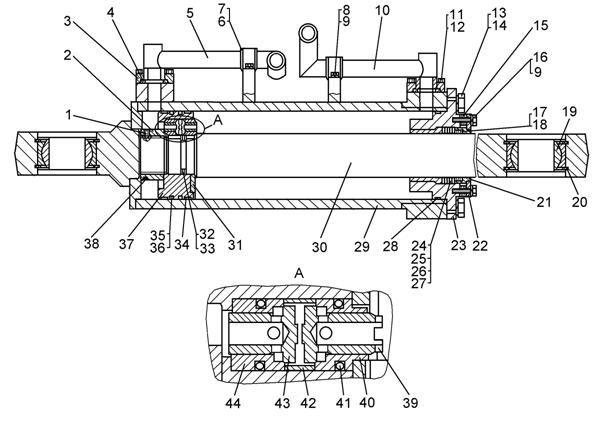

17	–	СП; 01СП	Гидроцилиндр	Hydraulic Cylinder
	1		Винт	Screw	1
	2		Гайка	Nut	1
	3		Полуфланец	Semi-flange	4
	4	–	Кольцо 2-2	Ring	2
	5	СП *; СП **	Маслопровод	Oil pipe	1
	6		Втулка	Bush	2
	7		Хомут	Clamp	2
	8	–	Болт М12-6g×20.46.019	Bolt	4
	9	–	Шайба 12 ОТ 65Г 09	Washer	16
	10	СП *; СП **	Маслопровод	Oil pipe	1
	11	–	Болт М14-6g×45.58.019	Bolt	8
	12	–	Шайба 14 ОТ 65Г 09	Washer	8
	13	–	Болт М24-8g×65.58.019	Bolt	12
	14	–	Шайба 24Т 65Г 09	Washer	12
	15		Шайба регулировочная	Adjusting washer	78
	16	–	Болт М12-6g×35.58.019	Bolt	12
	17	01	Чистик	Scraper	8
	18		Чистик	Scraper	16
	19	–	Подшипник ШСЛ-80	Bearing	2
	20		Кольцо	Ring	4
	21		Втулка	Bush	1
	22		Скребок	Scraper	1
	23	СП	Крышка	Ring	1
	24	–	Кольцо опорное; Кольцо опорное КО 100×125-2	Support ring; Support ring	1
	25	–	Кольцо 2-2	Ring	1
	26	–	Манжета М100×125-2	Collar	3
	27	; –	Кольцо нажимное; Кольцо нажимное КН 100×125-2	Pressure ring; Pressure ring	1
	28	; 01	Кольцо распорное	Spacing washer	1

17

1	2	3	4	5	6
17	29	СП	Корпус	Body	1
	30	01	Шток	Stem	1
	31		Кольцо	Ring	1
	32	; 01	Кольцо распорное	Spacing washer	2
	33	–	Кольцо 2-2	Ring	1
	34	–	Втулка; Кольцо Е	Bush; Ring	2
	35	; 01	Кольцо	Ring	2
	36	–	Кольцо 2-2	Ring	2
	37		Поршень	Piston	1
	38		Кольцо защитное	Guard ring	1
	39		Клапан	Valve	1
	40		Втулка	Bush	1
	41	–	Кольцо 2-2	Ring	2
	42		Втулка	Bush	1
	43		Клапан	Valve	1
	44		Втулка	Bush	1
________________ * Для СП. * For СП. ** Для 01СП ** For 01СП

Часть 2

Part 2

Сводный перечень

составных частей

рабочего оборудования

JOINT LIST OF WORKING EQUIPMENT COMPONENT PARTS

1.  Оригинальные составные части

Original Component Parts

2. Унифицированные составные части (болты, винты, гайки, шайбы пружинные, шайбы прочие, шплинты, пробки, пружины, кольца пружинные, кольца уплотнительные, манжеты, подшипники скольжения, рукава высокого давления, масленки)

Common Component Parts (bolts, screws, nuts, spring washers, other washers, cotter pins, plugs, springs, spring rings, seal rings, collars, friction bearings, high-pressure sleeves, lubricators)
