3.5. Вопросы для самопроверки
3.5.1. Описание каких электронных схем невозможно без использования временных булевых функций.
Ответ. Без использования временных булевых функций невозможно описание последовательных электронных схем (цифровых логических автоматов) [1].
3.5.2. Составить таблицу истинности для временной ФАЛ.
(3.2)
Ответ. Смотри табл. 3.3.
3.5.3. Используя D -триггеры и элементы малой степени интеграции, реализовать цифровой логический автомат, заданный системой рекуррентных ФАЛ
(3.3)
Ответ. Смотри рис. 3.2.
Таблица 3.3
Таблица истинности
Время | Независимые переменные | Функция | ||||
t | t0 | t1 | t2 | x1 | x2 | у |
0 | 1 | 0 | 0 | 0 | 0 | 0 |
0 | 1 | 0 | 0 | 0 | 1 | 0 |
0 | 1 | 0 | 0 | 1 | 0 | 1 |
0 | 1 | 0 | 0 | 1 | 1 | 0 |
1 | 0 | 1 | 0 | 0 | 0 | 0 |
1 | 0 | 1 | 0 | 0 | 1 | 1 |
1 | 0 | 1 | 0 | 1 | 0 | 1 |
1 | 0 | 1 | 0 | 1 | 1 | 0 |
2 | 0 | 0 | 1 | 0 | 0 | 0 |
2 | 0 | 0 | 1 | 0 | 1 | 0 |
2 | 0 | 0 | 1 | 1 | 0 | 1 |
2 | 0 | 0 | 1 | 1 | 1 | 1 |
Рис. 3.2. Цифровой логический автомат
3.5.4. Для релейной схемы (рис.3.3) изобразить в виде графа алгоритм работы и записать систему ФАЛ.

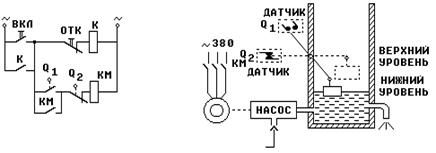

Рис. 3.3. Релейная схема управления уровнем воды в резервуаре
Ответ. Система ФАЛ автомата управления имеет вид
, (3.4)
а граф автомата представлен на рис. 3.4.
Рис. 3.4. Граф автомата управления уровнем воды в резервуаре
3.6. Контрольные вопросы
Минимизировать систему рекуррентных функций алгебры логики, заданных в табл. 3.4 и 3.5.
Результат представить в матричной форме.
Реализовать полученные функции на D-триггерах и логических элементах малой и средней степени интеграции.
Таблица 3.4
Задание аргументов ФАЛ
Предпоследняя цифра шифра | f t+1 | y t+1 |
Нечетная | f t+1(x, f t, f t-1, y t) | y t+1(x, f t, f t-1, y t) |
Четная | f t+1(f t, y t, a , b) | y t+1(f t, y t, a , b) |
Таблица 3.5
Задание ФАЛ термами в цифровой форме
N | f t+1 | y t+1 |
1 2 3 4 5 6 7 8 9 0 | 2,3*,4*,5,8,10*,11,12*,13*,14 1,2*,4,5*,6*,9*,10,13 0,2*,3,4*,5,6*,7,9,10*,12,13*,14 0,1*,2,4,5*,6,7*,8*,9,11* 0*,1,2, 4*,6,7,9*,10*,11,12,14* 1*,2,3,4*,7*,8,9*,11,12,13* 0*,1*,2,3,6,9,11*,12,13*,14*,15 0,2*,3,5,7,8*,12*,13*,14,15 1,2*,4,5,6,7*,9*,11,12,13,14* 0*,2,3,5*,7,8,9,10,12*,14,15 | 0,1,2*,6*,8*,10,12,14* 0,1*,2,4,6,8,9*,12,14 0*,4,10,14* 2,6,8,9,10*,12,13,14* 0,4,6*,8*,9*,10*,11*,12 0,1,2,3*,9,11 4,6,11*,12,14 0*,2*,3,6,7*,8 0,1,2*,8,10 5*,7,13,15 |
3.7. Темы для рефератов
· Соединение и декомпозиция цифровых автоматов [1, 25].
· Вероятностные автоматы и автоматы с обнаружением отказов [27].
· Микропрограммные автоматы [25].
