Запчасти Турбокомпрессор ТКР-11 дизельного двигателя ЯМЗ 240
№ | Количество | Номер по каталогу | Наименование |
1 | 8 | 240Н | Кольцо уплотнительное ротора (сталь) |
2 | 4 | 240Н | Втулка ротора (бронза) |
3 | 4 | 240Н | Шайба упорная (сталь) |
4 | 2 | 240Н | Втулка упорная ротора (сталь) |
5 | 2 | 240Н | Фланец упорный (бронза) |
6 | 6 | 221577-П29 | Винт (сталь) |
7 | 2 | 240Н | Маслоотражатель(сталь) |
8 | 8 | 240Н | Кольцо уплотнительное ротора (чугун) |
9 | 2 | 240Н | Кольцо уплотнительное (резина) |
10 | 2 | 240НБ | Крышка корпуса подшипника (чугун) |
11 | 4 | 252154-П2 | Шайба (сталь) |
12 | 4 | 201418-П29 | Болт М6*16 (сталь) |
13 | 2 | 240НБ | Колесо компрессора (алюминиевый сплав) |
14 | 2 | 240Н | Гайка крепления колеса компрессора (сталь) |
15 | 2 | 240НВ | Диффузор (алюминиевый сплав) |
16 | 12 | 216233-П29 | Шпилька (сталь) |
17 | 1 | 240НВ | Корпус правого компрессора (алюминиевый сплав) |
1 | 240НВ | Корпус левого компрессора (алюминиевый сплав) | |
18 | 6 | 216235-П29 | Шпилька (сталь) |
19 | 2 | 240Н | Прокладка патрубка (картон) |
20 | 1 | 240Н | Патрубок впускной правый (алюминиевый сплав) |
1 | 240Н | Патрубок впускной левый (алюминиевый сплав) | |
21 | 22 | 252135-П2 | Шайба (сталь) |
22 | 18 | 250511-П29 | Гайка (сталь) |
23 | 2 | 240НБ | Корпус подшипников (чугун) |
24 | 2 | 316121-П29 | Пробка К 1/4 (сталь0 |
25 | 2 | 240Н | Кольцо уплотнительное (резина) |
26 | 2 | 240НА | Прокладка кронштейна (паронит) |
27 | 1 | 240Н | Кронштейн правого турбокомпрессора |
1 | 240Н | Кронштейн левого турбокомпрессора | |
28 | 6 | 152137-П2 | Шайба (сталь) |
29 | 6 | 250515-П29 | Гайка (сталь) |
30 | 4 | 297575-П29 | Шплинт (сталь) |
31 | 2 | Штуцер (сталь) | |
32 | 4 | 316215-П | Хомутик (сталь) |
33 | 2 | Рукав (резина) | |
34 | 6 | 216281-П29 | Шпилька (сталь) |
35 | 1 | 240НБ | Трубка слива масла правого турбокомпрессора |
1 | 240НБ | Трубка слива масла левого турбокомпрессора | |
36 | 1 | 240НБ | Турбокомпрессор правый в сб. |
1 | 240НБ | Турбокомпрессор левый в сб. | |
37 | 4 | 201457-П29 | Болт (сталь) |
38 | 8 | 252136-П2 | Шайба (сталь) |
39 | 2 | -А | Прокладка фланца (паронит) |
40 | 8 | 250513-П29 | Гайка (сталь) |
41 | 8 | 216258-П29 | Шпилька (сталь) |
42 | 12 | 250512-П5 | Гайка (сталь) |
43 | 12 | 252156-П2 | Шайба (сталь) |
44 | 2 | 240НБ2 | Проставка корпуса турбины (чугун) |
2 | 240НБ3 | Ротор в сб. | |
45 | 2 | 240НБ3 | Колесо турбины с валом в сб. |
46 | 1 | 240НА | Корпус турбины правого турбокомпрессора (чугун) |
1 | 240НА | Корпус турбины левого турбокомпрессора | |
47 | 2 | 240Н | Венец сопловый (сталь) |

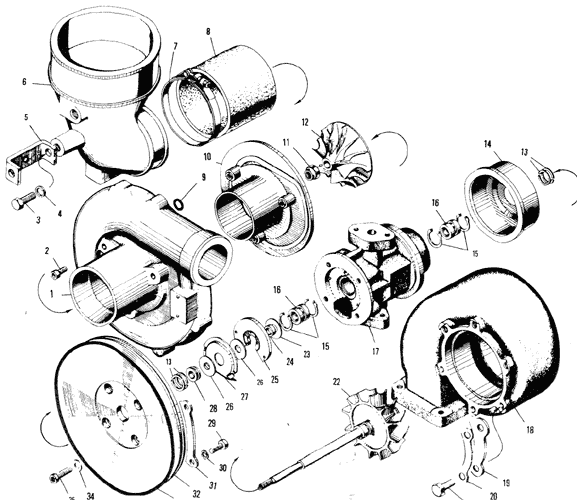

Турбокомпрессор К-36 ЯМЗ 240 НМ2
|
