Запчасти Поршень, шатун и гильза цилиндров дизельного двигателя ЯМЗ 240
№ | Количество | Номер по каталогу | Наименование |
12 | 240НГ2 | Поршеньс шатуном и кольцами в сб. | |
1 | 12 | -Б2 | Болт крышки шатуна длинный (сталь0 |
2 | 12 | -Б2 | Болт крышки шатуна короткий (сталь) |
3 | 12 | Кольцо 2 (резина) | |
4 | 12 | Кольцо уплотнительное нижнее (резина) | |
5 | 12 | -А | Кольцо уплотнительное верхнее (резина) |
6 | 12 | Кольцо антикавитационное (резина) | |
7 | 12 | -Б | Гильза цилиндра |
8 | 12 | 238НВ2 | Поршень (алюминевый сплав) |
9 | 12 | Палец поршневой (сталь) | |
10 | 22 | -Б | Кольцо поршневого пальца стопорное (сталь) |
11 | 12 | -А3 | Кольца поршневые, комплект на один поршень |
12 | 12 | -В | Расширитель маслосъемного кольца |
12 | Кольцо поршневое маслосъемное с расширителем в сб. | ||
13 | 12 | -В | Кольцо поршневое маслосъемное (чугун) |
14 | 12 | -В | Кольцо поршневое компрессионное (чугун) |
15 | 12 | -А3 | Кольцо поршневое компрессионное второе (чугун) |
16 | 12 | -А2 | Кольцо поршневое компрессионное (чугун) |
17 | 12 | -Б2 | Втулка шатуна (бронза) |
18 | 12 | -В | Шатун в сб. |
19 | 24 | -В | Вкладыш нижней головки шатуна (сталь-бронза) |
12 | 240НД | Гильза с поршнем, уплотнительными и антикавитационными кольцами, комплект |

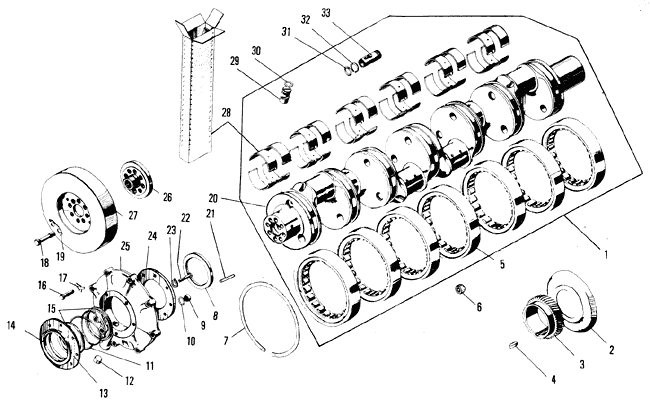

Коленчатый вал ЯМЗ 240
Запчасти Коленчатый вал дизельного двигателя ЯМЗ 240
№ | Количество | Номер по каталогу | Наименование |
1 | 1 | -Б5 | Вал коленчатый, вкладыши, подшипники (комплект) |
2 | 1 | -Б | Маслоотражатель задний (сталь) |
3 | 1 | -Б2 | Шестерня распределительная коленчатого вала (сталь) |
4 | 1 | 314131-П2 | Шпонка призматическая (сталь) |
5 | 7 | 2622134ЛМ | Роликовый подшипник |
6 | 2 | 313933-П | Заглушка шатунной шейки |
7 | 13 | -А | Кольцо пружинное упорное подшипника (сталь) |
8 | 1 | -Б | Кольцо упорное коленчатого вала (сталь) |
9 | 1 | Втулка уплотнения масляного канала корпуса упорного подшипника (сталь) | |
10 | 1 | Кольцо уплотнительное масляного канала (резина) | |
11 | 1 | Пружина распорная уплотнительных колец (сталь) | |
12 | 1 | 262519-П2 | Пробка К 1/2 (чугун) |
13 | 1 | -В | Крышка корпуса упорного подшипника передняя (сталь) |
14 | 2 | Кольцо упорное промежуточное (бронза) | |
15 | 2 | Кольцо уплотнительное упорного подшипника (бронза) | |
16 | 9 | 200315-П29 | Болт М10*40 (сталь) |
17 | 9 | 312554-П2 | Шайба стопорная (сталь) |
18 | 8 | Болт крепления полумуфты отбора мощности (сталь) | |
19 | 4 | Пластина замковая (сталь) | |
20 | 1 | -Г4 | Вал коленчатый в сб. |
1 | -Г3 | Вал коленчатый (сталь) | |
21 | 1 | Штифт упорного кольца (сталь) | |
22 | 5 | 201466-П2 | Болт М8*45 крепления крышек (сталь) |
23 | 5 | 252155-П2 | шайба пружинная (сталь) |
24 | 1 | -Б | Крышка корпуса упорного подшипника задняя (сталь) |
25 | 1 | -В | Корпус упорного подшипника (алюминевый сплав) |
26 | 1 | Полумуфта отбора мощности в сб. | |
27 | 1 | -Б | Гаситель крутильных колебаний коленчатого вала |
28 | 1 | -Б2 | Вкладыши шатунных подшипников 88 мм., комплект (сталь-бронза) |
28 | 1 | -Б2-Р1 | Вкладыши шатунных подшипников (-0,25 мм.), комплект, (сталь-бронза) |
28 | 1 | -Б2-Р2 | Вкладыши шатунных подшипников (-0,50 мм.), комплект, (сталь-бронза) |
28 | 1 | -Б2-Р3 | Вкладыши шатунных подшипников (-0,75 мм.), комплект, (сталь-бронза) |
28 | 1 | -Б2-Р4 | Вкладыши шатунных подшипников (-1 мм.), комплект, (сталь-бронза) |
28 | 1 | -Б2-Р5 | Вкладыши шатунных подшипников (-1,25 мм.), комплект, (сталь-бронза) |
28 | 1 | -Б2-Р6 | Вкладыши шатунных подшипников (-1,50 мм.), комплект, (сталь-бронза) |
29 | 8 | -Б | Заглушка масляного канала (сталь) |
30 | 8 | -Б | Кольцо уплотнительное (резина) |
31 | 8 | Кольцо уплотнительное заглушка (резина) | |
32 | 8 | -А | Кольцо упорное (сталь) |
33 | 8 | -Б2 | Заглушка шатунной шейи (сталь) |

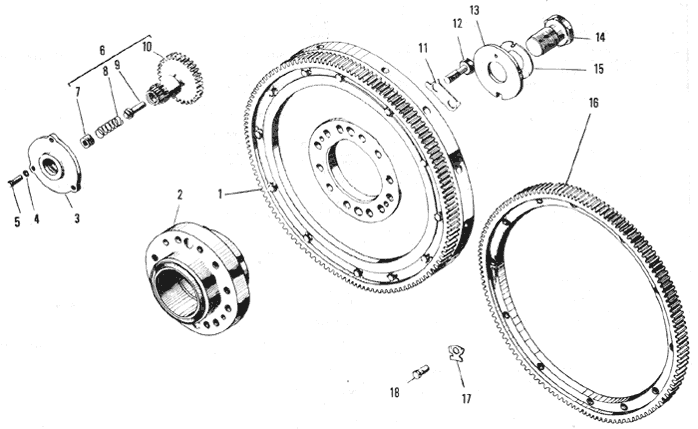

Маховик и механизм поворота ЯМЗ 240
|
Из за большого объема этот материал размещен на нескольких страницах:
