Запчасти Водяной насос дизельного двигателя ЯМЗ 240
№ | Количество | Номер по каталогу | Наименование |
1 | 1 | -А | Насос водяной в сб. |
1 | Корпус водяного насоса с кольцом | ||
2 | 1 | 201497-П29 | Болт М10*25 (сталь) |
3 | 7 | 252136-П2 | Шайба пружинная (сталь) |
4 | 1 | Прокладка (паронит) | |
5 | 2 | 200326-П29 | Болт М10*85 (сталь) |
6 | 2 | 250512-П29 | Гайка (сталь) |
7 | 1 | Комплект деталей для ремонта водяного насоса | |
8 | 1 | -А | Пружина тоцового уплотнения (бронза) |
9 | 1 | Обойма манжеты торцового уплотнения малая (латунь) | |
10 | 1 | Обойма манжеты торцового уплотнения большая (латунь) | |
11 | 1 | Манжета торцового уплотнения водяного насоса (резина) | |
12 | 1 | Кольцо упорное торцового уплотнения (сталь) | |
13 | 1 | -В2 | Кольцо корпуса водяного насоса (графито-свинцовистая композиция) |
14 | 1 | -Б | Корпус водяного насоса в сб. |
15 | 6 | 216231-П29 | Шпилька крепления крышки корпуса (сталь) |
16 | 1 | -Б | Корпус водяного насоса (чугун) |
17 | 1 | Манжета | |
18 | 1 | Втулка манжета водяного насоса (сталь) | |
19 | 1 | 6-205К | Шарикоподшипник |
20 | 1 | -Г | Валик (сталь) |
21 | 1 | 314042-П2 | Шпонка (сталь) |
22 | 6 | 250511-П29 | Гайка (сталь) |
23 | 6 | 252135-П2 | Шайба пружинная (сталь) |
24 | 1 | Крышка корпуса (сталь) | |
25 | 1 | Прокладка (паронит) | |
26 | 1 | 312115-П | Гайка копачковая (латунь) |
27 | 1 | 312484-П | Шайба стопорная (латунь) |
28 | 1 | -В | Крыльчатка (бронза) |
29 | 1 | Прокладка (паронит) | |
30 | 1 | -А | Патрубок (алюминиевый сплав) |
31 | 1 | 305 | Шарикоподшипник |
32 | 1 | Фланец упорный (сталь) | |
33 | 3 | 312532-П15 | Шайба стопорная (сталь) |
34 | 3 | 201454-П29 | Болт (сталь) |
35 | 1 | Шестерня привода водяного насоса (сталь) | |
36 | 1 | 312562-П2 | Шайба стопорная (сталь) |
37 | 1 | 250659-П29 | Гайка (сталь) |

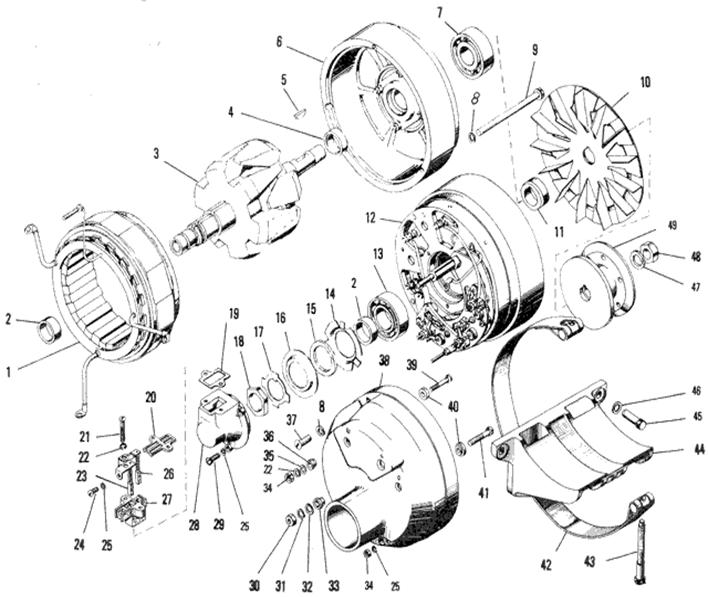

Генератор 63.3701 ЯМЗ 240
Запчасти Генератор 63.3701 дизельного двигателя ЯМЗ 240
№ | Количество | Номер по каталогу | Наименование |
1 | 63.3701 | Генератор в сб. | |
1 | 1 | Г263АА | Статор в сб. |
2 | 2 | Г | Втулка |
3 | 1 | Г-Б | Ротор в сб. |
4 | 1 | Г | Кольцо упорное |
5 | 1 | Х-4148 | Шпонка сегментная |
6 | 1 | Г | Крышка со стороны привода в сб. |
7 | 1 | 6-305А | Шарикоподшипник |
8 | 6 | Х-4069 | Шайба |
9 | 3 | Г | Болт стяжной |
10 | 1 | Г290А | Вентилятор в сб. |
11 | 1 | Г | Втулка |
12 | 1 | Г263А | крышка в сб. |
13 | 1 | 6-206АК | Шарикоподшипник |
14 | 1 | Г | Держатель сальника внутренний |
15 | 1 | Г | Кольцо войлочное |
16 | 1 | Г | Держатель сальника наружний |
17 | 1 | Г | Шайба стопорная |
18 | 1 | Г | Гайка |
19 | 1 | 63.3701010 | Прокладка |
20 | 1 | Г250А | Крышка щеткодержателя |
21 | 2 | М | Винт |
22 | 4 | М | Шайба пружинная |
23 | 1 | Г263А | Щетка в сб |
24 | 1 | Х-4237 | Винт |
25 | 5 | Х4001 | Шайба |
26 | 1 | Г263А | Щетка в сб |
27 | 1 | Г250А | Щеткодержатель |
28 | 1 | Г | Основание щеткодержателя |
29 | 3 | НО-0603 | Винт |
30 | 1 | 8Х-1537М | Гайка |
31 | 1 | МХ-0246 | Шайба |
32 | 1 | СТ | Шайба |
33 | 1 | Г | Втулка изоляционная |
34 | 2 | М | Гайка |
35 | 3 | МХ-0276 | Шайба |
36 | 2 | Г250А | Втулка изоляционная |
37 | 3 | Г | Винт |
38 | 1 | 63.3701640 | Кожух ведущего колеса (сталь) |
39 | 1 | ГБ | Болт контактный |
40 | 2 | Г | Втулка изоляционная |
41 | 1 | ГБ | Болт контактный |
42 | 2 | -В | Хомут стяжной (сталь) |
43 | 2 | Болт | |
44 | 1 | -Д2 | Кронштейн |
45 | 3 | 310209-П29 | Болт |
46 | 3 | 252137-П2 | Шайба пружинная |
47 | 1 | МХ-0234 | Шайба |
48 | 1 | МХ-0235А | Гайка |
49 | 1 | Г | Фланец |

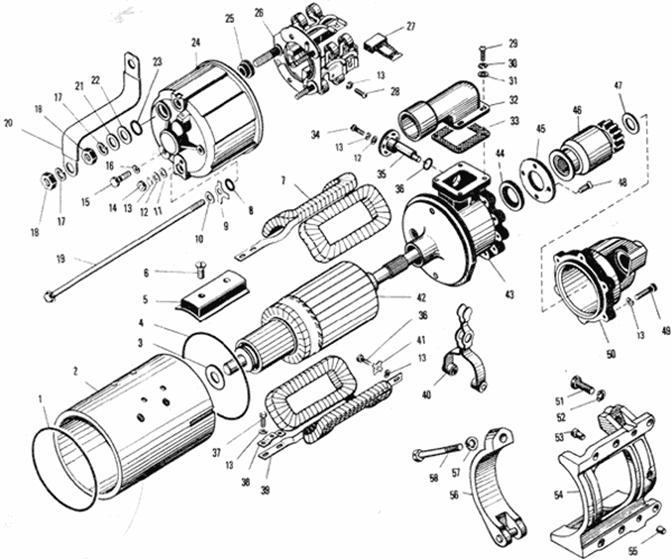

Стартер ЯМЗ 240
|
