Каталог деталей и сборочных единиц (стр. 15 )

Запчасти Турбокомпрессор К-36 дизельного двигателя ЯМЗ 240

№	Количество	Номер по каталогу	Наименование
1	2	3	Крышка корпуса компрессора
2	6	6	Винт
3	2	201497-П29	Болт крепления патрубка (сталь)
4	2	252136-П2	Шайба пружинная (сталь)
5	2	240НМ	Кронштейн
6	2	8401.	Патрубок (алюминиевый сплав)
7	6	240Н	Хомутик
8	2		Рукав (резина)
9	6		Шайба
10	2	3	Корпус компрессора
11	2	3	Гайка
12	2	3	Колесо компрессора
13	8	3	Кольцо пружинное
14	2	3	Тепловой кран
15	8	3	Кольцо стопорное
16	4	3	Втулка подшипника
17	2	3	Корпус подшипников
18	2	39	Корпус турбины
19	6	3	Пластина упорная
20	6	3	Пластина стопорная
21	12	6	Болт
22	2	3	Ротор
23	2	3	Маслоотражатель
24	2	3	Кольцо распорное
25	2	3	Фланец упорный
26	4	3	Кольцо упорное
27	2	3	Экран
28	2	3	Втулка уплотнительная
29	16	6	Болт
30	16	6	Шайба
31	8	3	Пластина упорная
32	2	3	Крышка корпуса подшипников
33	2	3	Кольцо уплотнительное
34	8	3	Шайба
35	8	3	Винт

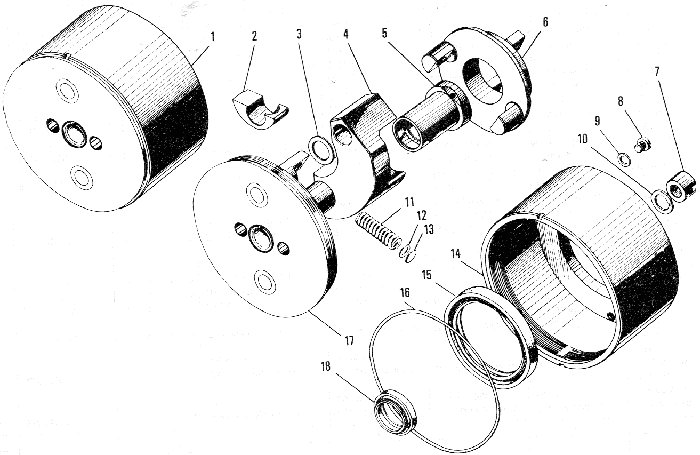

Муфта опережения впрыска ЯМЗ 240

Запчасти Муфта опережения впрыска дизельного двигателя ЯМЗ 240

№	Количество	Номер по каталогу	Наименование
1	1	90.1121010	Муфта опережения впрыска
2	2		Проставка (чугун)
3	2	312621-П15	Шайба
4	2		Груз муфты (сталь)
5	1		Втулка ведущей полумуфты (сталь)
6	1	90.1121052	Полумуфта ведущая
7	1	311809-П15	Гайка кольцевая (сталь)
8	2	311253-П15	Винт(Сталь)
9	2	312353-П	Шайба (фибра)
10	1	312401-П15	Шайба пружинная (сталь)
11	2	-Б	Пружина (сталь)
12	6	312307-П	Шайба (сталь)
13	4		Прокладка регулировочная(Сталь)
14	1	-Б	Корпус муфты (чугун)
15	1	-А2	Манжета корпуса муфты
16	1		Кольцо уплотнительное (резина)
17	1		Полумуфта ведомая
18	1	-А3	Манжета ведущей полумуфты
