Каталог деталей и сборочных единиц (стр. 1 )



Содержание:

№	Наименование	№ страницы		№	Наименование	№ страницы
1	Блок цилиндров	3		21	Привод вспомогательных агрегатов	43
2	Картер маховика	5		22	Топливные трубопроводы	45
3	Головка цилиндров	7		23	Фильтр грубой очистки топлива	48
4	Поршень, шатун и гильза цилиндров	9		24	Топливоподкачивающий насос	50
5	Вал коленчатый	11		25	Воздушный фильтр	52
6	Маховик и механизм поворота	13		26	Регулятор частоты вращения	53
7	Вал распределительный	15		27	Топливный насос высокого давления	57
8	Клапаны и толкатели	17		28	Форсунка	60
9	Газопровод	19		29	Впускной трубопровод	62
10	Поддон блока цилиндров	21		30	Фильтр тонкой очистки топлива	64
11	Масляный насос	23		31	Турбокомпрессор ТКР-11	66
12	Сапун	26		32	Турбокомпрессор К-36	69
13	Масляный фильтр	28		33	Муфта опережения впрыска	71
14	Масляные трубки турбокомпрессора ТКР-11	30		34	Трубопровод системы охлаждения	73
15	Масляные трубки турбокомпрессора К-36	31		35	Сливной кран	76
16	Маслозакачивающий насос	33		36	Водяной насос	78
17	Электрофакельное устройство	35		37	Генератор 63.3701	80
18	Фильтр центробежной очистки масла	37		38	Стартер	83
19	Привод топливного насоса высокого давления	39		39	Реле стартера	86
20	Привод агрегатов	41

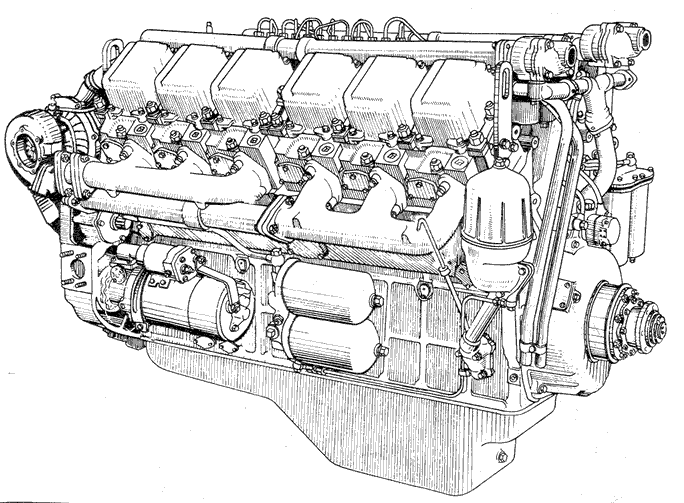

ЯМЗ 240

Блок цилиндров ЯМЗ 240

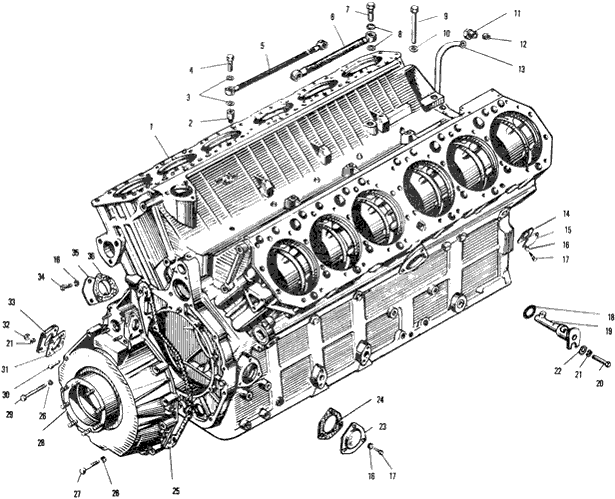

Запчасти Блок цилиндров дизельного двигателя ЯМЗ 240

№	Количество	Номер по каталогу	Наименование
1	1	240НД2	Блок цилиндров (чугун)
2	1		Ввертыш трубки подвода масла (сталь)
3	4	312482-П34	Шайба (медь)
4	2	310122-П2	Болт М10*1 (сталь)
5	1		трубка подвода масла к топливному насосу
6	1		трубка отвода масла от топлисного насоса
7	2	310096-П2	Болт М14*1,5 крпления трубки отвода масла (сталь)
8	4	312326-П34	Шайба (медь)
9	6	200276-П29	Болт М8*85 крепления топливного насоса высокого давления (сталь)
10	6	312356-П29	Шайба (сталь)
11	1		Гайка соединительная (сталь)
12	1		Втулка упорная (сталь)
13	1	-Б	Трубка сливная (сталь)
14	4		Прокладка (паронит)
15	4		Заглушка водяного канала (сталь)
16	19	252135-П2	шайба пружинная (сталь)
17	16	201454-П29	Болт М8*16 (сталь)
18	1	240Н	Кольцо уплотнительное (резина)
19	1	240Н	Форсунка охлаждения поршней
20	12	201418-П29	Болт М6*16 (сталь)
21	16	252134-П2	Шайба пружинная (сталь)
22	12	252004-П2	Шайба (сталь)
23	1		Крышка люка (сталь)
24	1		Прокладка (паронит)
25	1	-А2	Прокладка передней крышки (паронит)
26	14	252136-П2	Шайба пружинная (сталь)
27	10	200320-П29	Болт М10*55 (сталь)
28	1	-В	Крышка блока передняя
29	4	200326-П29	Болт М10*85 (сталь)
30	1		Указатель угла опережения впрыска топлива (сталь)
31	1		Прокладка (паронит)
32	4	250508-П29	Гайка (сталь)
33	1	-А	Крышка смотрового люка (алюминевый сплав)
34	3	201458-П29	Болт М8*25 (сталь)
35	1	-Б2	Крышка люка водяного канала (алюминевый сплав)
36	1	-Б	Прокладка (паронит)
