Запчасти Газопровод дизельного двигателя ЯМЗ 240
№ | Количество | Номер по каталогу | Наименование |
1 | 2 | 240НА | Коллектор выпускной передний (чугун) |
2 | 16 | Втулка предохранительная (сталь) | |
3 | 8 | 240Н | Прокладка фланца (асбостальная лента) |
4 | 2 | -А | Полумуфта внутренняя (сталь) |
5 | 2 | -А | Полумуфта наружная (сталь) |
6 | 1 | 240НМ | Патрубок-кронштейн левый в сб. устанавливается на двигатели с ТКР-К36 |
1 | 240НМ | Патрубок-кронштейн правый в сб. устанавливается на двигатели с ТКР-К36 | |
6 | 216281-П29 | Шпилька (сталь) устанавливается на двигатели с ТКР-К36 | |
7 | 6 | 252137-П2 | шайба пружинная (сталь) |
8 | 6 | 250515-П29 | Гайка (сталь) устанавливается на двигатели с ТКР-К36 |
9 | 2 | 238Ф | Прокладка патрубка-кронштейна (сталь) |
10 | 8 | 250517-П29 | Гайка (сталь) устанавливается на двигатели с ТКР-К36 |
11 | 32 | 312300-П2 | Шайба (сталь) |
12 | 24 | 250512-П5 | Гайка (сталь) |
13 | 2 | 240НА | Патрубок подводящий задний в сб. |
14 | 24 | 310258-П | Болт М10*45 крепления полумуфты и патрубка (сталь) |
15 | 2 | 240НБ2 | Патрубок подводящий передний в сб. |
16 | 2 | 240НА | Коллектор выпускной задний (чугун) |
17 | 12 | 240НА | Прокладка выпускного коллектора (сталь) |
18 | 24 | 240Н | Болт крпления коллекторов |
19 | 24 | 240Н | Втулка (сталь) |

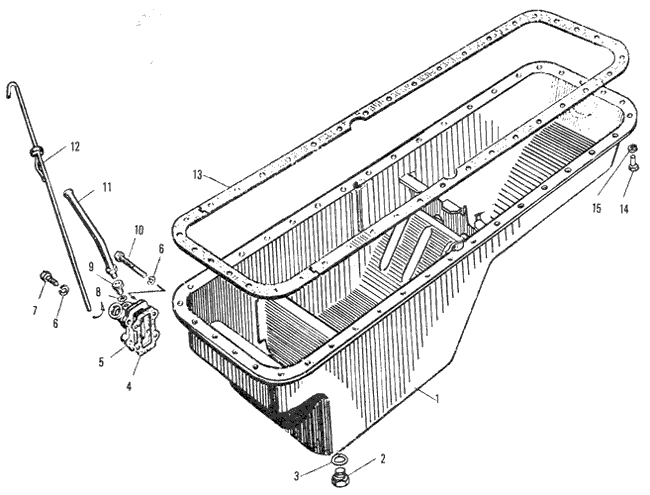

Поддон блока цилиндров ЯМЗ 240
Запчасти Поддон блока цилиндров дизельного двигателя ЯМЗ 240
№ | Количество | Номер по каталогу | Наименование |
1 | 1 | -А | Поддон блока цилиндров |
2 | 1 | 316180-П2 | Пробка сливная (сталь) |
3 | 1 | -Б | Прокладка пробки (медь) |
4 | 1 | -Б | Прокладка фланца (паронит) |
5 | 1 | -В | Фланец (алюминиевый сплав) |
6 | 4 | 252136-П2 | шайба пружинная (сталь) |
7 | 2 | 201505-П29 | Болт М10*45 (сталь) |
8 | 1 | 312326-П34 | Шайба плоская (медь) |
9 | 1 | Штуцер (сталь) | |
10 | 2 | 200330-П29 | Болт М10*105 (сталь) |
11 | 1 | Трубка указателя | |
12 | 1 | -Б | Указатель уровня масла |
13 | 1 | -А2 | Прокладка поддона (резино-пробка) |
14 | 40 | 201456-П29 | Болт М8*20 (сталь) |
15 | 40 | 252135-П2 | Шайба пружинная (сталь) |

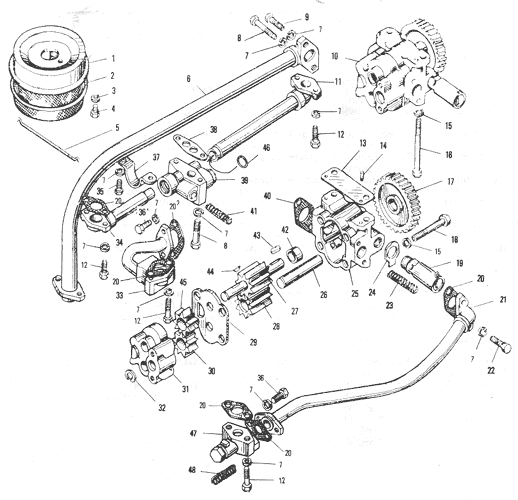

Масляный насос ЯМЗ 240
Запчасти Масляный насос дизельного двигателя ЯМЗ 240
№ | Количество | Номер по каталогу | Наименование |
1 | 1 | 204Б | Чашка заборника (сталь) |
2 | 1 | 204АБ | Сетка заборника (сталь) |
3 | 4 | 252005-П2 | Шайба (сталь) |
4 | 2 | 206513-П2 | Болт М8*1*12 (сталь) |
5 | 1 | 204АБ | Крючок крепления сетки заборника (сталь) |
6 | 1 | -А | Труба всасывающая (сталь) |
7 | 20 | 252135-П2 | шайба пружинная (сталь) |
8 | 3 | 200270-П2 | Болт М8*55 (сталь) |
9 | 1 | 201460-П2 | Болт М8*30 (сталь) |
10 | 1 | 240НБ | Насос масляный в сб. |
11 | 1 | 240НБ | Труба отводящая задняя в сб. |
12 | 8 | 201464-П2 | Болт М8*40 (сталь) |
13 | 2 | Прокладка регулировочная (сталь) | |
14 | 2 | 313404-П2 | Штифт установочный (сталь) |
15 | 6 | 252136-П2 | шайба пружинная (сталь) |
16 | 2 | 310220-П2 | Болт М10*105 (сталь) |
17 | 1 | Шестерня привода (сталь) | |
18 | 4 | 200327-П2 | Болт М10*90 (сталь) |
19 | 1 | 240Н | Клапан редукционный (сталь) |
20 | 7 | -А | Прокладка (паронит) |
21 | 1 | 240Н | Труба отводящая (сталь) |
22 | 2 | 201458-П2 | Болт М8*25 (сталь) |
23 | 1 | -Б | Пружина клапана (сталь) |
24 | 1 | 312571-П2 | Шайба замковая (сталь) |
25 | 1 | -А | Корпус основной секции в сб. (чугун) |
2 | Втулка установочная (сталь) | ||
26 | 1 | Ось ведомых шестерен (сталь) | |
27 | 1 | 240Б | Шестерня ведущая основной секции в сб. (сталь) |
28 | 1 | Шестерня ведомая основной секции в сб. | |
29 | 1 | 240Н | Проставка (сталь) |
30 | 1 | Шестерня ведомая радиаторной секции в сб. (сталь) | |
31 | 1 | -А | Корпус радиаторной секции (чугун) |
4 | Втулка корпуса (бронза) | ||
32 | 1 | Кольцо (сталь) | |
33 | 1 | 240НА | Труба отводящая в сб. (сталь) |
34 | 1 | 240НБ | Труба отводящая передняя в сб. (сталь) |
35 | 2 | 201456-П2 | Болт М8*20 (сталь) |
36 | 4 | 201457-П2 | Болт М8*22 (сталь) |
37 | 1 | Скоба (сталь) | |
38 | 1 | 240Н | Прокладка клапана (паронит) |
39 | 1 | 240НБ | Клапан регулировочный системы охлаждения поршней в сб. |
40 | 1 | Прокладка переднего фланца (паронит) | |
41 | 1 | 238НБ | Пружина клапана (сталь) |
42 | 1 | Втулка корпуса (бронза) | |
43 | 1 | 314123-П2 | Шпонка призматическая (сталь) |
44 | 1 | 314031-П2 | Шпонка сегментная (сталь) |
45 | 1 | 240Б | Шестерня ведущая радиаторной секции в сб. (сталь) |
46 | 2 | Кольцо 2-1 (резина) | |
47 | 1 | 240Н | Клапан перепускной системы смазки в сб. |
48 | 1 | 240Н | Пружина клапана (сталь) |

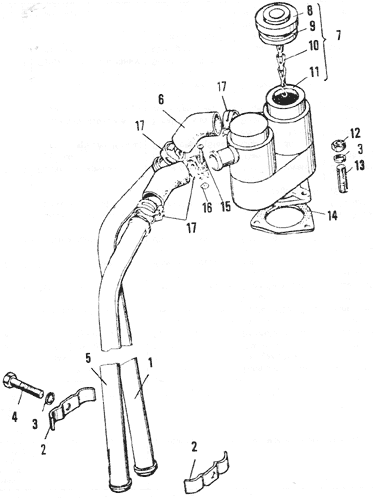

Сапун ЯМЗ 240
|
