Электрические машины (стр. 12 )

Определить: частоту вращения, номинальный и пусковой токи в цепи статора, номинальный, максимальный синхронный, пусковой моменты и асинхронный момент входа в синхронизм (при s = 5%). Напряжение питающей сети при частоте 50 Гц, коэффициент мощности = 0,8.

Таблица 20

Параметры	Варианты
СДН2	СДН2	СДН2	СДН2	СДН2
, кВт	500	630	800	1000	1600
, кВ	10	10	10	10	10
2р	12	12	12	12	10
	0,94	0,942	0,944	0,948	0,958
	5,3	5,1	4,7	4,5	5,2
	1,8	1,9	1,9	1,8	1,8
	1,1	1,3	1,1	1,0	1,2
	1,0	1,0	1,0	1,0	1,0
	0,8	0,8	0,8	0,8	0,8

Задача 3.5. Для трехфазного синхронного двигателя номинальной мощностью = и напряжением питания при частоте 50 Гц, с числом полюсов 2р (табл. 21), пользуясь рабочими характеристиками в относительных единицах (рис. 14), определить: полную S, активную и реактивную мощности, КПД , коэффициент мощности cos и момент на валу двигателя при нагрузках, соответствующих наибольшему значению коэффициента мощности и наибольшему значению КПД.

Таблица 21

Параметры	Варианты
1	2	3	4	5
, кВт	132	315	400	500	315
, кВ	0,38	6,0	6,0	6,0	0,38

2р

12

8

8

8

10

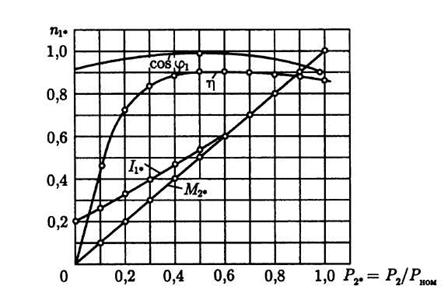

Рис. 14. Рабочие характеристики трехфазного синхронного двигателя

Задача 3.6. Трехфазный синхронный турбодвигатель (2р = 2) имеет технические данные, приведенные в табл. 22: номинальная мощность , напряжение (линейное) при частоте = 50 Гц, КПД , коэффициент мощности , синхронное индуктивное сопротивление статора ; обмотка статора соединена «звездой»; активным сопротивлением обмотки статора пренебречь. Требуется рассчитать данные и построить угловую характеристику двигателя и определить его перегрузочную способность.

Таблица 22

Параметры	Варианты
1	2	3	4	5
, кВт	2550	630	800	1250	1600
, кВ	6,0	6,0	6,0	10,0	10,0
	0,955	0,938	0,944	0,948	0,956
, Ом	7,4	27,0	21,5	39,5	30,0
	0,9	0,9	0,9	0,9	0,9
