Электрические машины (стр. 4 )

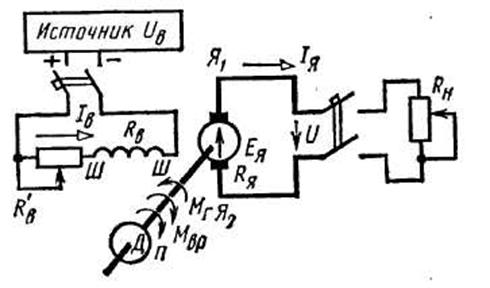

Рис. 6. Схема включения генератора независимого возбуждения

Таблица 3

Параметры	Варианты
1	2	3	4	5
, кВт	210	220	210	220	230
, В	230	220	230	220	230
, об/мин	2800	2800	2810	2800	2750
, Ом	0,019	0,0175	0,035	0,021	0,05
, Ом	180	175	185	188	183

Задача 1.4. Генератор параллельного возбуждения (рис.7) имеет следующие номинальные данные: номинальную (выходную) мощность , номинальное напряжение сети , сопротивление обмотки якоря в нагретом состоянии , сопротивление обмотки возбуждения и номинальную частоту вращения . Значения указанных параметров приведены в табл. 4. Определить электромагнитную мощность и КПД генератора при номинальной нагрузке.

Таблица 4

Параметры	Варианты
1	2	3	4	5
, кВт	6,8	7,5	8	6,5	7
, В	230	220	230	220	230
, об/мин	2800	2800	2850	2800	2750
, Ом	0,8	0,85	0,8	0,9	0,84
, Ом	215	220	195	190	185

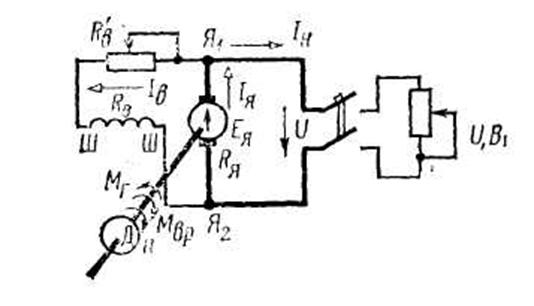

Рис. 7. Схема включения генератора параллельного возбуждения

Задача 1.5. Для генератора независимого возбуждения (рис. 6) известны следующие номинальные данные: номинальная (выходная) мощность , номинальное напряжение сети , номинальный ток в якорной обмотке , сопротивление обмотки якоря в нагретом состоянии , номинальное напряжение на зажимах обмотки возбуждения . На рис. 8 приведена характеристика холостого хода генератора.

Определить сопротивление обмотки возбуждения , а также сопротивление регулировочного реостата, включаемого в цепь обмотки возбуждения для того, чтобы при неизменном сопротивлении нагрузки напряжение на ее зажимах было равно 0,5. Указанные параметры по вариантам приведены в табл. 5.

Таблица 5

Параметры	Варианты
1	2	3	4	5
, кВт	182	150	180	185	190
, В	230	220	230	220	230
, А	790	780	785	790	780
, Ом	0,019	0,85	0,8	0,9	0,84
, В	105	110	115	120	110
, Ом	0,33	0,3	0,35	0,258	0,345

122

4,55

1,55

244
