Рис. 8. Характеристика холостого хода генератора

1.2.2. Двигатели постоянного тока

Задача 1.6. Двигатель постоянного тока независимого возбуждения (рис. 9) имеет следующие номинальные данные: номинальную мощность , КПД двигателя , номинальное напряжение , номинальную частоту вращения , сопротивление цепи якоря , сопротивление цепи возбуждения . Значения указанных параметров по вариантам приведены в табл. 6. Определить: 1) противоэ. д.с. (ЭДС в якорной обмотке), ток якоря и вращающий момент в номинальном режиме; 2) сопротивление резистора , который нужно включить в цепь якоря, чтобы снизить частоту вращения двигателя до 0,5 при том же номинальном моменте.

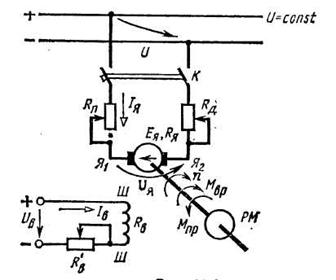

Рис. 9. Схема включения двигателя независимого возбуждения: - пусковой реостат; - регулировочный реостат в цепи возбуждения; РМ – рабочий механизм, приводимый в рабочее состояние с помощью двигателя; - вращающий момент, развиваемый двигателем; = - момент

сопротивления (противодействующий момент) рабочей машины

Таблица 6

Параметры	Варианты
1	2	3	4	5
, кВт	1,55	1,7	1,8	1,55	1,6
,	0,87	0,80	0,85	0,79	0,80
, В	110	110	110	115	115
,об/мин	1000	1200	1100	1200	1150
, Ом	0,91	0,85	0,84	0,9	0,87
, Ом	155	155	167	170	182

Задача 1.7. Двигатель постоянного тока независимого возбуждения (рис. 9) имеет следующие номинальные данные: номинальную (выходную) мощность , номинальное напряжение, подводимое к цепи якоря, , номинальную частоту вращения , сопротивление обмотки якоря в нагретом состоянии , КПД двигателя . Определить сопротивление добавочного реостата , который следует включить в цепь якоря, чтобы при номинальной нагрузке двигателя частота вращения якоря составила 0,5; построить естественную и искусственную механические характеристики двигателя. Значения исходных данных приведены в табл. 7.

Таблица 7

Параметры	Варианты
1	2	3	4	5
, кВт	7,5	25	30	20	37
, В	220	410	440	220	220
, об/мин	750	2250	2200	1000	1500
, Ом	0,55	0,25	0,24	0,18	0,08
, %	86,5	92	93	85,5	86,5

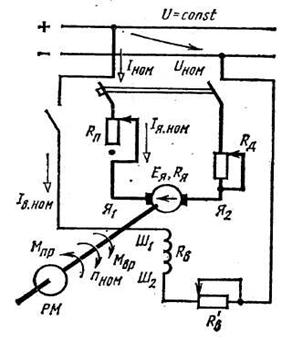

Задача 1.8. Двигатель постоянного тока параллельного возбуждения (рис. 10) имеет следующие данные: номинальную мощность , номинальное напряжение , номинальную частоту вращения , КПД двигателя , сопротивление обмоток в цепи якоря , сопротивление цепи возбуждения , падение напряжения в щеточном контакте щеток = 2 В. Значения перечисленных параметров по вариантам приведены в табл. 8. Требуется определить потребляемый двигателем ток в номинальном режиме , сопротивление пускового реостата , при котором начальный пусковой ток в цепи якоря двигателя был бы равен 2,5, начальный пусковой момент , частоту вращения и ток в режиме холостого хода, номинальное изменение частоты вращения якоря двигателя при сбросе нагрузки. Влиянием реакции якоря пренебречь.

Таблица 8

Параметры	Варианты
1	2	3	4	5
, кВт	32	28	40	4,2	18
, В	440	220	440	220	220
, об/мин	1500	1500	1450	1500	1200
,%	88	87	90,5	77	85
, Ом	0,16	0,165	0,13	0,17	0,14
, Ом	89	92	91	64	75
