Электрические машины (стр. 6 )

Рис. 10. Схема включения двигателя параллельного: - пусковой реостат; – регулировочный реостат в цепи возбуждения; РМ – рабочий механизм, приводимый в рабочее состояние с помощью двигателя; - вращающий момент, развиваемый двигателем; = - момент

сопротивления (противодействующий момент) рабочей машины

Задача 1.9. В табл. 9 даны значения параметров двигателя постоянного тока независимого возбуждения (рис. 9): номинальная мощность двигателя , напряжение питания цепи якоря , напряжение питания цепи возбуждения , частота вращения якоря в номинальном режиме , сопротивления цепи якоря и цепи возбуждения , приведенные к рабочей температуре, номинальное изменение напряжения при сбросе нагрузки = 8,0 %, ток якоря в режиме холостого хода . Требуется определить все виды потерь и КПД двигателя.

Таблица 9

Параметры	Варианты
1	2	3	4	5
, кВт	33	35	55	80	20
, В	440	440	440	440	220
, В	220	220	220	220	220
, А	6,5	7,7	8,2	10,5	9,5
, об/мин	2200	1100	2450	3015	1500
, Ом	0,35	0,18	0,13	0,8	0,16
, Ом	62	65	45	40	65

Задача 1.10. Двигатель постоянного тока параллельного возбуждения (рис. 10) работает от сети напряжением . Технические данные двигателя (табл. 10): номинальная мощность двигателя , номинальный ток нагрузки , номинальная частота вращения , сопротивление цепи якоря , сопротивление цепи возбуждения . Определить вращающий момент двигателя в номинальном режиме, частоту вращения якоря двигателя в режиме идеального холостого хода, а также частоту вращения якоря при тормозном моменте на валу, равном 0,6 (размагничивающем действием реакции якоря пренебречь).

Таблица 10

Параметры	Варианты
1	2	3	4	5
, кВт	136	135	155	138	125
, В	220	440	440	440	220
, А	648	700	720	670	650
, об/мин	600	650	700	600	630
, Ом	0,00825	0,0098	0,00813	0,008	0,0076
, Ом	45,2	65	45	40	65

2. Трансформаторы

2.1. Основные понятия

Коэффициент трансформации трансформатора может быть найден как отношение соответствующих напряжений:

,

гдеи – ЭДС обмоток высшего и низшего напряжений. и – напряжения обмоток высшего и низшего напряжений; и - число витков первичной и вторичной обмоток.

Трансформаторы характеризуются следующими параметрами мощности:

- полная мощность первичной обмотки, В×А

;

- полная мощность вторичной обмотки, В×А

.

где и – токи первичный и вторичный обмоток.

Так как потери в трансформаторе невелики, то за номинальную полную мощность трансформатора принимают

.

Важнейшими параметрами трансформатора являются мощность напряжение короткого замыкания uк, %, и ток холостого хода i0, %, которые указаны в паспорте трансформатора:

,

где – напряжение, измеренное в опыте к. з., В; – номинальное напряжение первичной обмотки, В; – ток, измеренный в опыте х. х., А; – номинальный ток первичной обмотки, А.

Паспортными данными трансформатора также являются величина потерь холостого хода и потерь короткого замыкания Рк.

Трансформатор, у которого параметры вторичной обмотки приведены к числу витков первичной обмотки, называют приведенным трансформатором. Такому трансформатору соответствует электрическая схема замещения (Т-образная схема замещения) рис. 11.

Сопротивления намагничивающей цепи схемы замещения (рис. 11) могут быть определены по параметрам холостого хода:

Коэффициент мощности при х. х.

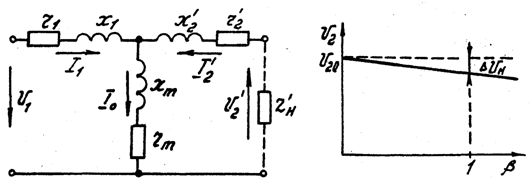

Рис. 11. Т-образная схема замещения Рис. 12. Внешняя характеристика

трансформатора (на одну фазу) трансформатора

Сопротивления короткого замыкания:

Коэффициент мощности при коротком замыкании:
