H.264 Network DVR. Инструкция по эксплуатации (стр. 10 )

Сирена:

Если DVR включен на тревогу или движение, порт COM подсоединяется контактом NO на сирену со стробом.

Магнитный контакт:

Когда магнитный контакт открыт, сработает тревога и начнется запись.

Описанный выше коннектор D-Sub поставляется отдельно.

PIN	Функция	Описание
1	GND	заземление
2~5	ALARM INPUT	Подсоединяет Тревожный вход (PIN 2и Землю (PIN 1). Если тревога подключена, то DVR начнет запись и сработает внутренняя звуковая сигнализация. Соответствие тревожных PIN и видео каналов PIN 2 1 CH1 PIN 3 3 CH3 PIN 4 5 CH5 PIN 5 7 CH7
6 ~ 11	PIN OFF	не используется
12	RS485-A
		При нормальной работе COM отключен контактом NO. Но при срабатывании любой тревоги COM срабатывает через контакт NO. Внимание: Ограничение напряжение до DC24V 1A.
13	EXTERNAL ALARM NO.
14	PIN OFF	не используется
		Подсоединяет Тревожный вход (PIN 15 – 18) и землю (PIN 1). Если тревога подключена, то DVR начнет запись и сработает внутренняя звуковая сигнализация. PIN Alarm Corresponding video channel PIN 15 2 CH2 PIN 16 4 CH4 PIN 17 6 CH6 PIN 18 8 CH8
15~18	ALARM INPUT
19~23	PIN OFF	не используется
24	RS485-B
25	EXTERNAL ALARM COM	При нормальной работе COM отключен контактом NO. Но при срабатывании любой тревоги COM срабатывает через контакт NO. Внимание: Ограничение напряжение до DC24V 1A.

Ø Для 4-канальной модели

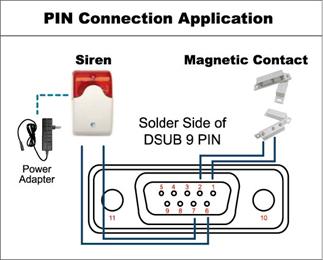

Сирена:

Если DVR включен на тревогу или движение, порт COM подсоединяется контактом NO на сирену со стробом.

Магнитный контакт:

Когда магнитный контакт открыт, сработает тревога и начнется запись.

Описанный выше коннектор D-Sub поставляется отдельно.

PIN	Функции	Описание
1~4	ALARM INPUT	Подсоединяет Тревожный вход (PIN 1и Землю (PIN 5). Если тревога подключена, то DVR начнет запись и сработает внутренняя звуковая сигнализация. Соответствие тревожных PIN и видео каналов PIN 1 1 CH1 PIN 2 2 CH2 PIN 3 3 CH3 PIN 4 4 CH4
5	GND	Заземление
6	EXTERNAL ALARM COM	При нормальной работе COM отключен контактом NO. Но при срабатывании любой тревоги COM срабатывает через контакт NO. Внимание: Ограничение напряжение до DC24V 1A.
7	EXTERNAL ALARM NO	При нормальной работе COM отключен контактом NO. Но при срабатывании любой тревоги COM срабатывает через контакт NO. Внимание: Ограничение напряжение до DC24V 1A.
8	RS485-A	только под конкретную модель
9	RS485-B	только под конкретную модель
10~11	GND	Заземление

Приложение 7. Установка привода DVD

Некоторые модели DVR позволяют устанавливать привод DVD. Уточните у дистрибьютора поддерживает ли ваша модель DVR эту функцию.

Поддерживаемые модели приводов DVD.

Тип	Марка	Модель
SATA	Liteon	iHAS120
SONY	AD-7240S

Важно: Before installing the DVD writer, make sure your DVR is powered off and your DVR supports this feature.

Шаг 1: Снимите крышку DVR, и снимите заглушка для привода DVD.

Шаг 2: Установите привод DVD в специальный слот, и закрепите двумя винтами с каждой стороны.

Шаг 3: Подсоедините шину данных и кабели питания* к приводу SATA DVD.

*Кабели шины данных и питания поставляются отдельно.

Шаг 4: Подсоедините кабели шины данных и питания к материнской плате DVR.

Важно: Убедитесь, что кабель питания привода DVD подключен к черному разъему материнской платы DVR. Этот разъем может запитывать одновременно жесткий диск и один привод DVD. Белый разъем используется только для питания одного жесткого диска.

Шаг 5: Установите слот в DVR и закрепите.
