H.264 Network DVR. Инструкция по эксплуатации (стр. 9 )

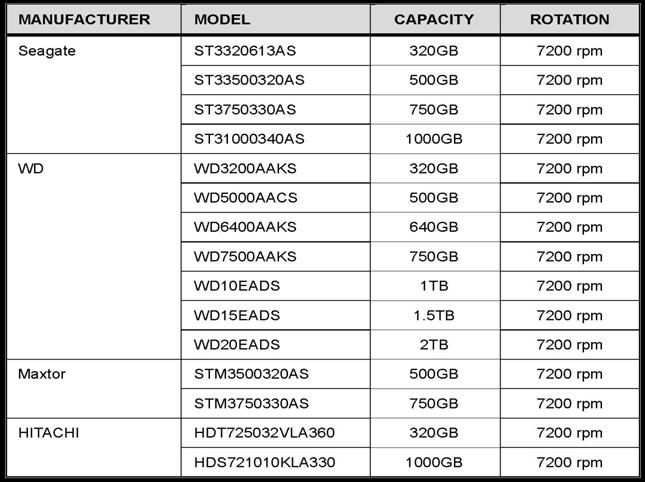

Приложение 4. Структура главного меню

	QUICK START (Быстрый старт)	GENERAL (Общее)	CHANNEL TITLE (название канала)
EVENT STATUS (статус события)
DATE DISPLAY (отображение даты)
IMAGE SIZE (размер рисунка)
QUALITY (качество)
IMAGE PER SECOND (кадров в секунду)
TIME SETUP (Установка времени)	DATE (дата)
TIME (время)
	DATE SETUP (Установка даты)	DATE INFO (сведения о дате)	DISPLAY DATE OF MODE (отображение даты в режиме)
FORMAT (формат)
DAYLIGHT (летнее время)	DAYLIGHT SAVING (сохранение летнего времени)
	SYSTEM (система)	TOOLS (инструменты)	LANGUAGE (язык)
		ADMIN PASSWORD (пароль администратора)
		OPERATOR PASSWORD (пароль пользователя)
		UPGRADE (обновление)
		SYSTEM INFO (Информация о системе)	BAUD RATE (скорость передачи)
		HOST ID
		AUTO KEY LOCK (авто блокирование кнопок)
		CLEAR HDD (очистка жесткого диска)
		RESET DEFAULT (сброс установок на заводские)
		REMOTE CONTROL ID (ID удаленного управления)
		SERIAL TYPE (прямой вывод)
		VIDEO FORMAT (формат видео)
		VERSION (версия)
	EVENT INFORMATION (Информация о событиях)	QUICK SEARCH (быстрый поиск)
EVENT SEARCH (поиск событий)
HDD INFO (информация о жестком диске)
EVENT LOG (журнал событий)
	ADVANCE CONFIG (расширенная конфигурация)	CAMERA (камера)	BRIGHTNESS (яркость)
		CONTRAST (контрастность)
		SATURATION (насыщенность)
		HUE (цветность)
		COV.
		REC (запись)
		CHANNEL TITLE (название канала)
		DETECTION (распознавание)	LS
		SS
		TS
		DET
		ALARM (тревога)
		AREA (зона)
		ALERT (тревога)	EXT. ALERT (дополнительная тревога)
		INT. BUZZER (внутренняя сирена)
		KEY BUZZER
		VLOSS BUZZER
		MOTION BUZZER (сирена по движению)
		ALARM BUZZER (тревожная сирена)
		HDD BUZZER (сирена для жесткого диска)
		ALARM DURATION (SEC)
		HDD NEARLY FULL (GB) (переполнение жесткого диска)
		NETWORK (сеть)
		SNTP	GMT
		NTP SERVER
		SYNC PERIOD (период синхронизации)
		DISPLAY	SCREEN DWELL DURATION
		VGA OUTPUT (выход VGA)
		DISPLAY COVERT
		HDD DISPLAY MODE (режим отображения жесткого диска)
		DISPLAY OUTPUT PATH
		ALPHA BLENDING (засветка букв)
		RECORD	MANUAL RECORD ENABLE (разрешение записи вруную)
		EVENT RECORD ENABLE (разрешение записи событий)
		TIMER RECORD ENABLE (разрешение записи по времени)
		EVENT RECORD IPS
		TIMER RECORD IPS
		PRE-ALARM RECORD (запись перед тревогой)
		OVERWRITE (повторная запись)
		EVENT RECORD ALL CHANNEL
		KEEP DATA LIMIT (DAYS) (ограничение данных /по дням/)
		REMOTE (удаленная работа)
	SCHEDULE SETTING (настройка расписания)	RECORD (запись)
DETECTION (распознавание)

Приложение 5. Замена батареи DVR

Время DVR сбрасывается после отключения питания, например, снижение напряжения питания может вызвать беспорядок в прописке записанных данных, и пользователь столкнется с проблемой поиска нужных событий. Для того чтобы не сбрасывалось время DVR, предусмотрена не перезаряжаемая литиевая батарея, CR2032, в DVR.

В любом случае время DVR будет сброшено, если заряд батареи DVR будет снижен или закончится. В этом случае замените батарею DVR, CR2032, в точности как описано ниже.

Как заменить CR2032

Важно: Литиевая батарея, CR2032, не является перезаряжаемым устройством, и должна заменяться отдельно. Для замены используют батареи той же марки или эквивалентные.

Шаг 1: Остановите немедленно всю запись на DVR для предотвращения потери данных. Затем проведите резервное копирование данных.

Шаг 2: Отключите DVR, и отсоедините питание от DVR.

Шаг 3: Снимите крышку DVR, и найдите батарею на материнской плате.

Шаг 4: Нажмите на замок, как показано на картинке ниже.

Шаг 5: Возьмите новую батарею марки “CR2032” лицом вверх, и поставьте на материнскую плату.

Шаг 6: Поставьте крышку DVR назад и подключите питание.

Шаг 7: Установите время и дату DVR, и включите запись. Обратитесь за подробностями к разделам “2.4 Настройка даты и времени” и “5.2 Запись”.

Приложение 6. Конфигурация PIN (разъемов)

Ø Для 16-канальной модели

Сирена:

Если DVR включен на тревогу или движение, порт COM подсоединяется контактом NO на сирену со стробом.

Магнитный контакт:

Когда магнитный контакт открыт, сработает тревога и начнется запись.

* Описанный выше коннектор D-Sub поставляется отдельно.

PIN	Функция	Описание
1	GND	заземление
2~9	ALARM INPUT	Подсоединяет Тревожный вход (PIN 2и Землю (PIN 1). Если тревога подключена, то DVR начнет запись и сработает внутренняя звуковая сигнализация. Соответствие тревожных PIN и видео каналов PIN 2 1 CH1 PIN 3 3 CH3 PIN 4 5 CH5 PIN 5 7 CH7 PIN 6 9 CH9 PIN 7 11 CH11 PIN 8 13 CH13 PIN 9 15 CH15*
10~11	PIN OFF	не используется
12	RS485-A
		При нормальной работе COM отключен контактом NO. Но при срабатывании любой тревоги COM срабатывает через контакт NO. Внимание: Ограничение напряжение до DC24V 1A.
13	EXTERNAL ALARM NO
14	PIN OFF	не используется
15~22	ALARM INPUT	Подсоединяет Тревожный вход (PIN 15 – 22) и землю (PIN 1). Если тревога подключена, то DVR начнет запись и сработает внутренняя звуковая сигнализация. PIN Alarm Corresponding video channel PIN 15 2 CH2 PIN 16 4 CH4 PIN 17 6 CH6 PIN 18 8 CH8 PINCH10 PINCH12 PINCH14 PINCH16
23~23	PIN OFF	не используется
24	RS485-B
25	EXTERNAL ALARM COM	При нормальной работе COM отключен контактом NO. Но при срабатывании любой тревоги COM срабатывает через контакт NO. Внимание: Ограничение напряжение до DC24V 1A.

Ø Для 8-канальной модели
