Подготовительный курс к Высшей архитектурно-дизайнерской школе (стр. 7 )

82



ошнэкаяхэ'п'эси! он шхкжскнхвн яонЛэи^ y\ эинв'п'в^ - б8 '

84

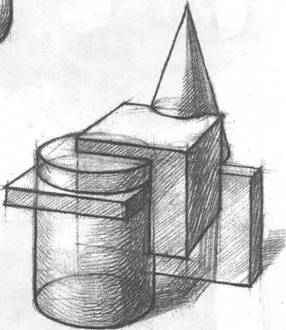

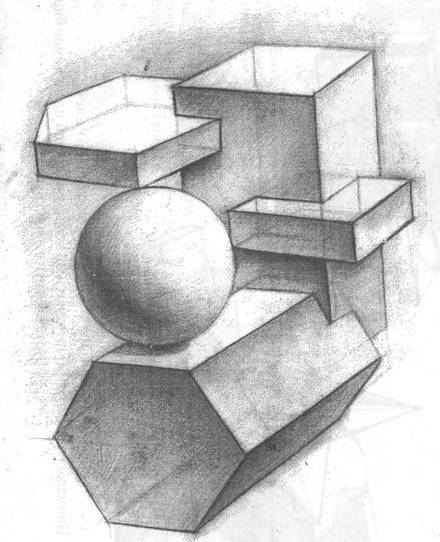

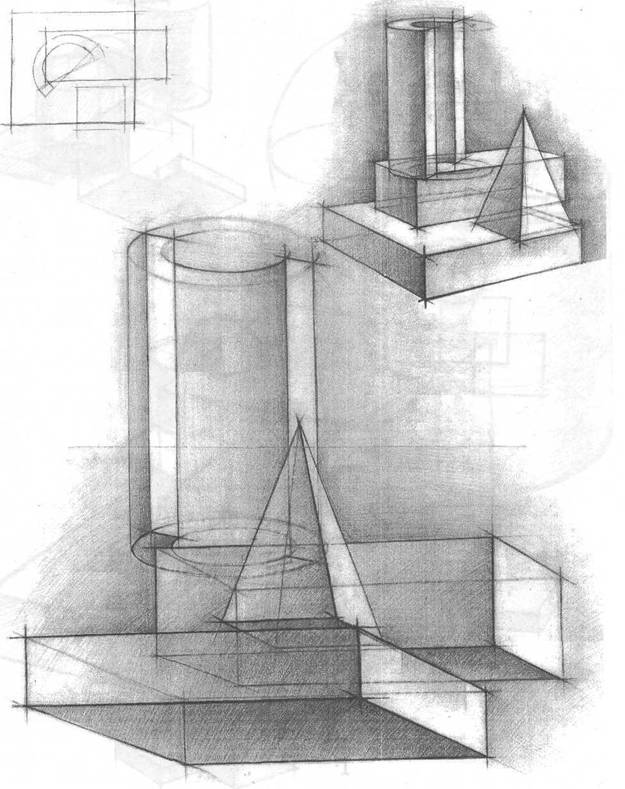

Рис. 90. Рисунок композиции из геометрических тел, заданной в ортогональных

проекциях

85

Тема 2. Рисунок композиции из геометрических фигур по воображению

СОДЕРЖАНИЕ ЭКЗАМЕНАЦИОННОГО ЗАДАНИЯ

Абитуриенту предлагается из набора простейших геометрических тел придумать композицию и изобразить ее на листе. Набор 4-5 фигур, их пропорции и масштабные соотношения заданы. Программа задания выделяется в начале экзамена в виде чертежа двух ортогональных проекций тел, из которых должна быть составлена композиция. Допускается врезания одного тела в другое, добавления и повторения 1-2 тел.

На выполнение задания отводится 6 часов. Работа ведется на листе формата A3 (30х42см), выдаваемых приемной комиссией и снабжаемых штампом. Фамилия автора на листе не пишется, и работы с указанием фамилии и какими-либо пометками не оцениваются.

КРИТЕРИИ ОЦЕНКИ РАБОТЫ

Основная цель этого задания - оценить уровень развития объемно-пространственного воображения абитуриента, то есть умение представлять сложные объемы в различных ракурсах, при различном освещении и передавать это на плоскости листа. Следует ориентироваться не на поиск особо сложной композиционной идеи, а на выразительное и грамотное изложение идеи в виде законченного рисунка.

При оценке работы учитывается:

1. Правильное композиционное размещение рисунка на листе.

2. Грамотное изображение геометрических тел и их сочленений с учетом
линейной перспективы.

3. Тональная передача пропорций.

4. Тональная проработка - выявление с помощью грамотно построенных
теней формы предметов, передача усилением (ослаблением) контрастов
степени удаленности предметов от зрителя, общая графическая культура.

5. Художественное качество композиции, цельность авторского замысла.
Нужно понимать, что рисунок оценивается как художественное целое, а не

отдельные его составляющие, и эти критерии используются синтетически, взаимодополняя друг друга.

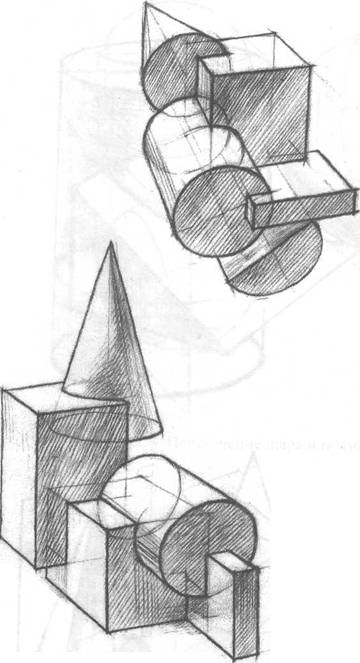

РЕКОМЕНДУЕМЫЙ ПОРЯДОК ВЫПОЛНЕНИЯ ЗАДАНИЯ 1. Поиск композиционной идеи (рис. 91)

В начале работы на том же экзаменационном листе, где будет окончательный рисунок, делаются несколько поисковых набросков. Желательно сразу определить место итогового большого рисунка и эскизов, то есть обдумать композицию листа в целом,

В 2-4 небольших набросках намечаются варианты сочетания заданных тел. При этом важно понимать, что композиция интересна не сложным пересечением двух тел. ( например, конуса и цилиндра) при случайных примыканиях других фигур, а организацией всех элиментов одно целое. В эскизах идет поиск общего выразительного силуэта, выявляются возможные композиционные идеи -формирование композиции вокруг ядра - одного их тел, развитие композиции по оси - вертикальной или направленной от зрителя, пересечение двух композиционных осей под прямым или иным углом и т. д. Композиция может стоять на воображаемой плоскости или «висеть» в пространстве. 86

П. Уточнение композиции

Выбрав наиболее интересный вариант, нужно представить его с разных сторон и отыскать самую выразительную для него точку зрения таким образом, чтобы с одной стороны предметы, не слишком заслоняя один другой, ясно читались, места их врезания или примыкания были хорошо видны и подчеркивали форму предметов, а с другой стороны сохранялись интересный силуэт и ритм плоскостей, выражающие главный композиционный замысел. Желательно избежать случайных совпадений контуров предметов.

Уточнив, исходя из этого, свой вариант и выбрав самый убедительный ракурс, можно переходить к основному рисунку.

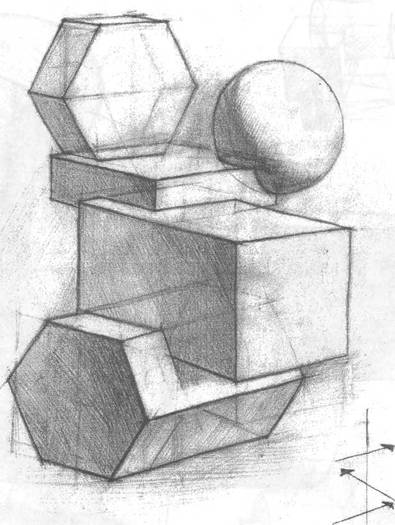

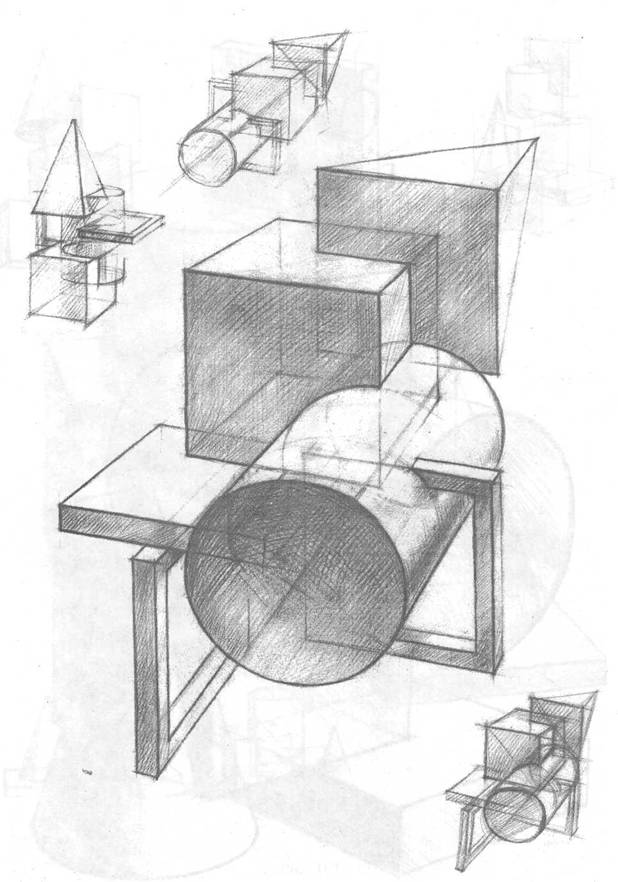

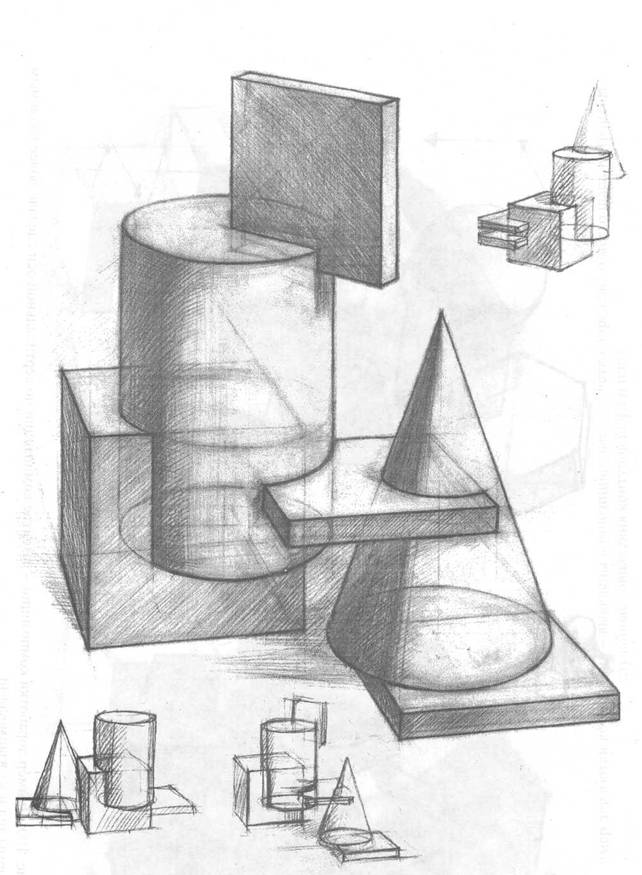

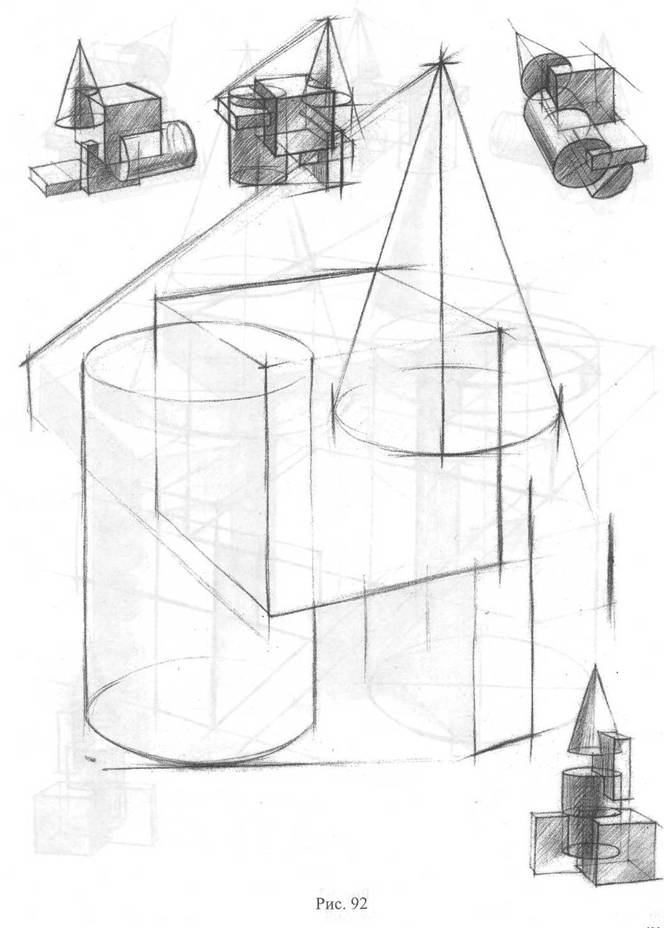

///. Построение основного рисунка (рис. 92, 93)

Прежде всего нужно уточнить размер будущего изображения. Рисунок не должен быть слишком мелким, "теряться" в листе, что создает впечатление случайности и неуверенности, и не должен быть слишком крупным, «налезая» на края; воображаемый центр тяжести изображенной композиции должен помещаться примерно в геометрическом центре листа. Наметив легкими линиями крайние точки общего контура, переходим к прорисовке деталей.

Желательно сразу уточнить указанные в задании соотношения вех объемов, обозначить крупные членения композиции и расположение главных осей - это избавит дальнейший ход рисунка от сильных исправлений. Чтобы правильно передать взаиморасположение фигур, нужно представить не только видимые, но и невидимые части предметов - поэтому обязательно изображение невидимых» линий и линий построений. Важно знать законы линейной перспективы - представить линию горизонта, точки схода параллельных прямых, картинную плоскость. У фигур вращения нужно наметить оси и тщательно прорисовать эллипсы, помня об увеличении их «раскрытия» по мере удаления от линии горизонта. Особое внимание нужно уделить линиям врезаня фигур, чтобы грамотно нарисовать их, следует представлять образующие форму плоскости и поверхности, и законы их пересечения. При всей тщательности прорисовывания видимых и невидимых линий нельзя забывать, что мы рисуем не линии, а объемы, и нужно постоянно контролировать и уточнять пропорции предметов (например, грани куба должны казаться хоть расположенными в разных ракурсах, но одинаковыми квадратами; плита должна выглядеть везде одинаковой толщины и т. д.) и проверять соотношения предметов. Для этого следует, выделяя видимые линии, почаще отходить и сравнивать предметы между собой.

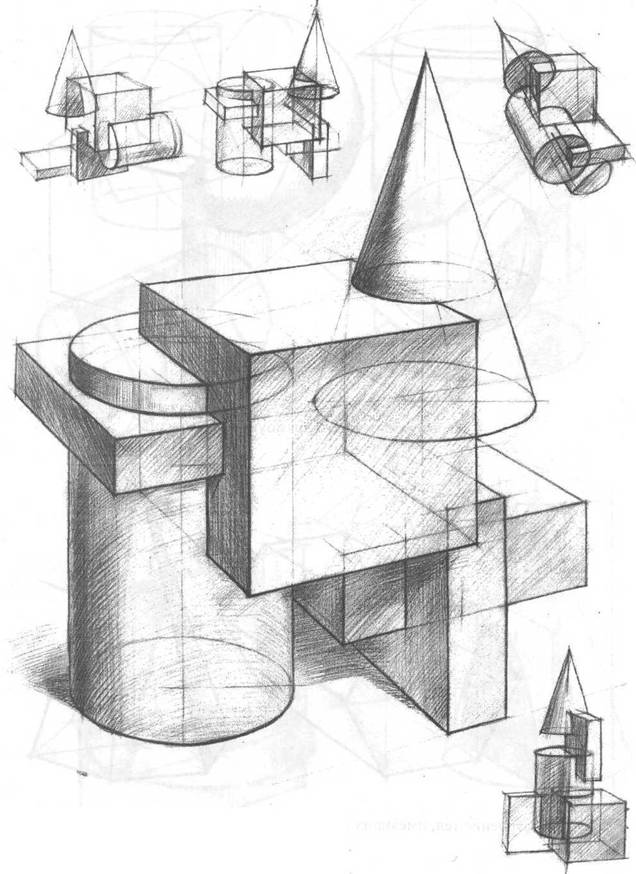

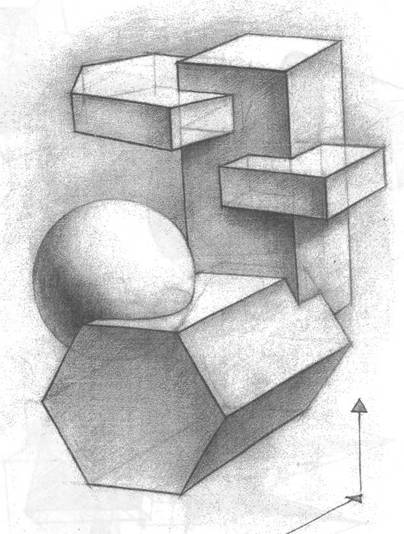

IV. Завершающая проработка (рис. 94)

Главная задача этого этапа - добиться цельного и яркого восприятия рисунка. Прежде всего, нужно усилить впечатление объемности и передать степень удаленности предметов от зрителя. Сохраняя линии построения, нужно усилить видимые линии так, чтобы их контрастность ослабевала от переднего плана к заднему.

Светотеневая проработка должна носить условный характер и, подчиняясь авторскому замыслу, подчеркивать главное в композиции. Границы собственных

87

теней помогут выявить характер тел вращения, а общий свет или тень объединяет параллельные или перпендикулярные плоскости прямоугольных форм. Исходя из этого и следует выбирать направление света. Свет может идти сверху, подчеркивая горизонтальные плоскости, или скользить по боковым поверхностям композиции, выявляя все выступы. Падающие тени не обязательны и делаются лишь в том случае, если рисунок без них не понятен.

Границы собственных теней должны быть построены, на сферических объемах желательно представить и невидимую часть этих границ. Не нужно стремиться к сложным градациям тона, тональная проработка должна сохранять условный характер, выдерживая крупные отношения «свет-тень». Тон теней должен быть легким, усиливаясь лишь к границам светотени, подчеркивая грани предметов.

При окончании работы следует осознанно расставить акценты - проверить общее впечатление от листа и, если нужно, ослабить предварительные эскизы, выделив основной рисунок; в основном рисунке четче обозначить удаленность предметов от зрителя, усилив контрасты на переднем плане.

'4Н' :.,. ■

■

88

i '

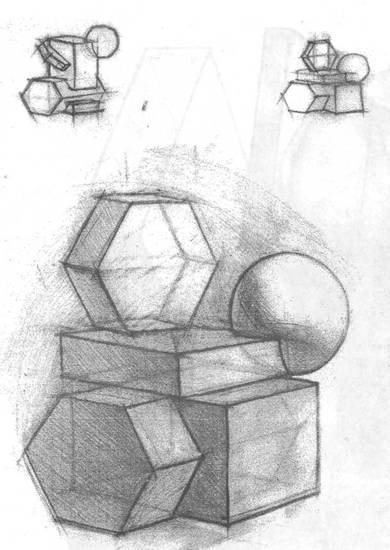

Рис. 91

■

■

68

Рис. 93

-

А. Пересечение шара и прямоугольной призмы

92

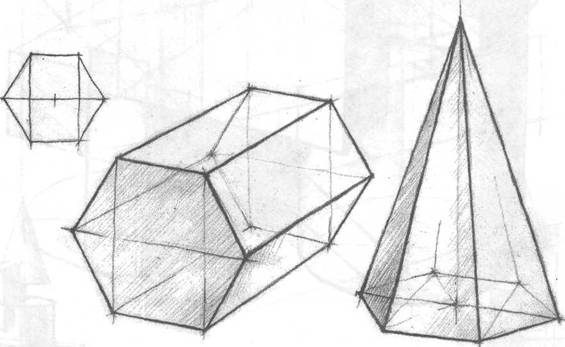

В. Построение тел, имеющих в основании правильный шестиугольник

Рис. 95

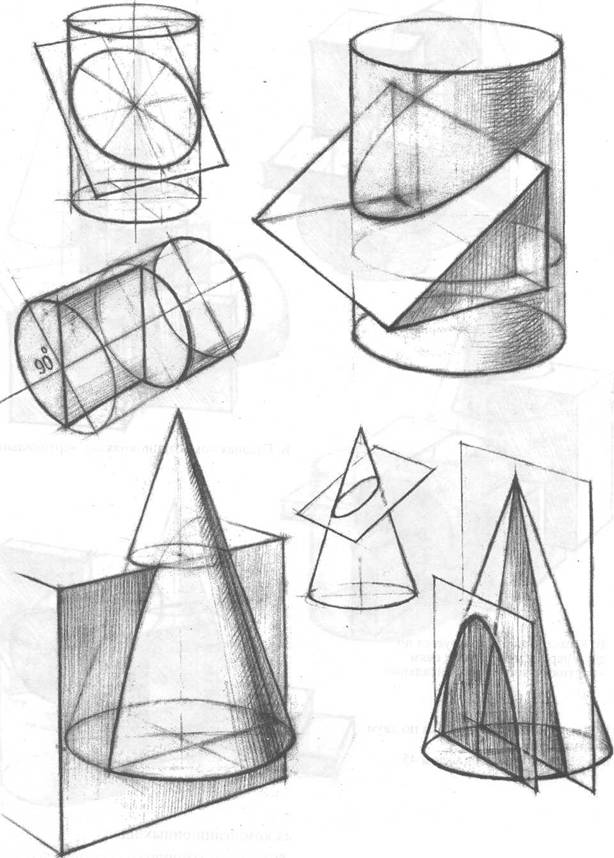

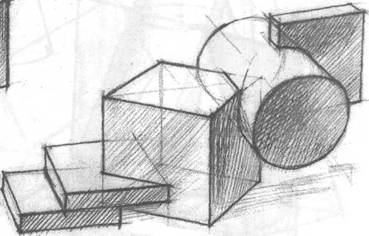

Рис. 96. Построение пересечения тел вращения и плоскогранных тел

93

А. Главная композиционная ось направлена на зрителя

Б. Главная композиционная ось вертикальна

В. Композиция формируется по двум перпендикулярным осям - вертикальной и горизонтальной

Г. Композиция формируется по двум горизонтальным осям; пересекающимися под углом 45

94

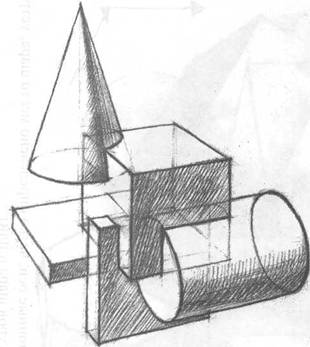

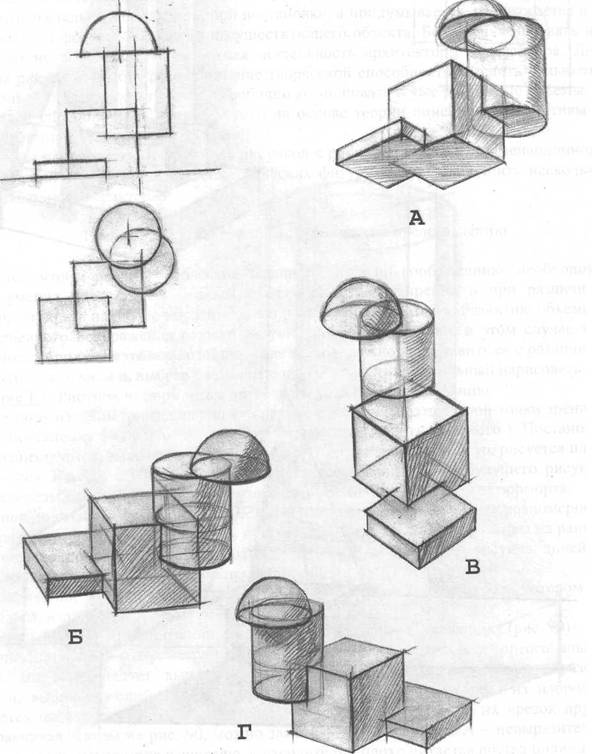

Рис. 97. Примеры различных композиционных идей

Рис. 98. Примеры различных вариантов одной композиционной идеи: композиция

формируется вокруг ядра - круга

95

ч©

Рис. 99. Пример доработки композиции - выявлены композиционные оси, четко определено место шара, устранены

случайные совпадения контуров шара и плит

адпш^ ^ивпад1,Ш1л лит уjjub щауа ti

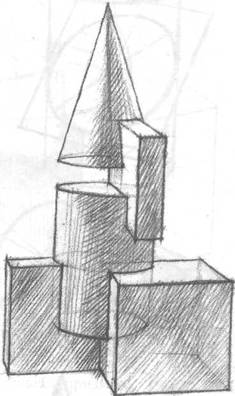

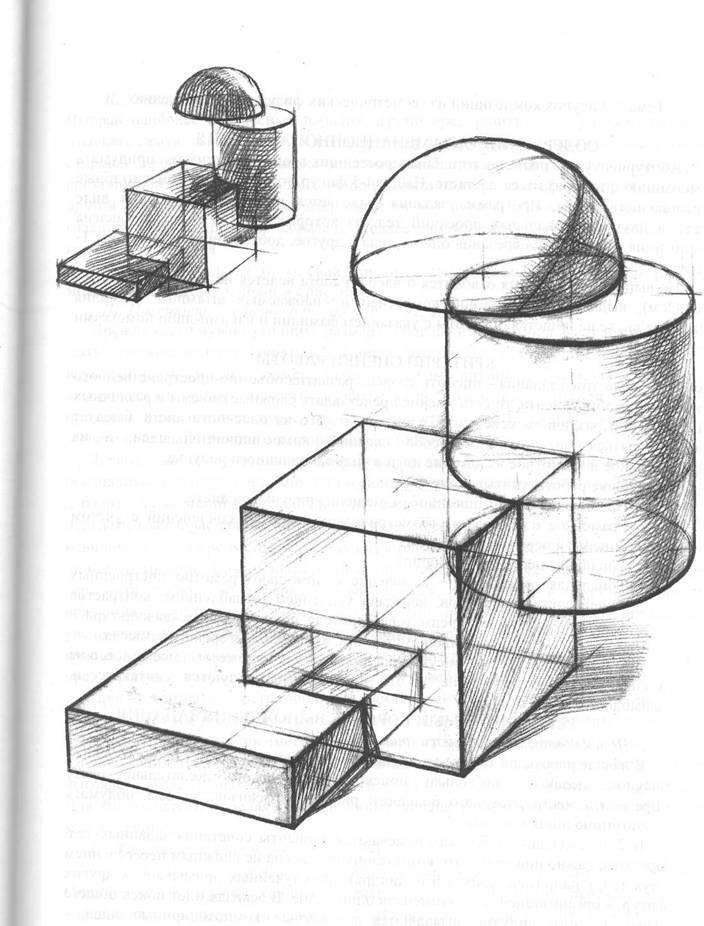

Рис. 100. Пример доработки композиции - развитие композиции по вертикальной оси сделало более читаемым формы тел и их взаимосвязи

Рис. 101

98

100

Рис. 103

' ■; /.''•■■"';•.

Раздел III. Рисунок головы человека со скульптурной модели.

Голова человека - очень интересный объект для рисования. С одной стороны, это пластически сложная объемная форма, а с другой - портретный характер модели позволяет легко заметить ошибки в сходстве.

Форма головы сочетает общую для всех моделей объемную конструкцию, обусловленную единым анатомическим строением черепа и мышц, и портретную индивидуальность. На первых этапах обучения рисунку головы основное внимание следует уделять общей схеме построения симметричного объема, общему пропорциональному строю, общим анатомическим закономерностям (рисунок черепа, анатомической головы, наброски голов), а на завершающем этапе обучения акцентируется выявление индивидуальных особенностей конкретной головы. Тема 1. Анатомическое строение головы человека

В целом голова имеет симметричную яйцевидную форму, парные детали которой (глаза, уши, скулы и т. д.) можно мысленно соединить пряными параллельными линиями. В ракурсе (взгляде сверху или снизу) эти линии будут идти в общую точку схода на линии горизонта. Если мысленно провести горизонтальные линии сечения, то получатся эллипсы, раскрытие которых тоже будет зависеть от ракурса (рис. 106). ■

Форму головы можно разделить на больший по объему мозговой отдел и лицевой отдел (так называемую «маску») (рис. 105). Череп, являющийся основой головы, состоит из шести основных костей: лобной, двух теменных, двух височных и затылочной. В местах их соединения выступают лобные и теменные бугры. Лобная кость образует верхний край глазниц, над которыми располагаются надбровные дуги и надбровные бугры. Нижний край границ образован слуховыми костями с уходящими назад, к ушным отверстиям, слуховыми дугами. В основании черепной коробки находится подковообразная кость нижней челюсти. В анатомической голове следует обратить внимание на мощные жевательные мышцы, идущие от углов нижней челюсти под слуховые кости.

Анализ анатомического строения головы, характерных поворотов и выступов костей позволяет представить общую конструктивную схему с лицевой, двумя боковыми (височными), затылочной, теменной и нижней подбородочной сторонами. Такая схема должна не заменять сложную пластику головы, а помочь увидеть направления основных плоскостей и подчинить им детали (рис. 107).

Для уяснения конструкции головы следует нарисовать череп и анатомическую голову, а также их обобщенные модели (обрубовки), где плоскости, образующие голову, акцентированы (рис. 109-110).

Чтобы не впадать в грубые ошибки нужно знать общий пропорциональный строй головы и усредненные канонические пропорции. Соотношение мозгового и лицевого отделов определяет положение переносицы. Горизонтальная линия проведения через переносье обычно делит голову на две равные по высоте части. Лицо делится на три равные части: первая - от линии волос до выступов надбровья, вторая - от надбровья до основания корня носа, третья - от основания носа до низа подбородка. При этом ориентироваться нужно на костяк, так как брови могут быть густыми, свисающими или приподнятыми, а кончик носа может быть выше или ниже основания. На трети расстояния от надбровья до основания носа проходит линия глаз, 102

а на трети расстояния основания носа до подбородка проходит линия разреза рта. Расстояние между глазами равно длине глаза. Между ухом и краем глаза можно поместить по ширине почти два уха. Ухо по горизонтали лежит на одном уровне с носом и примерно равно ему по высоте. Зная пропорциональный строй, легко наметить членения головы, а сравнивая с каноническими пропорциями - пропорции конкретной рисуемой головы, легче увидеть ее индивидуальные особенности, (рис. 108).

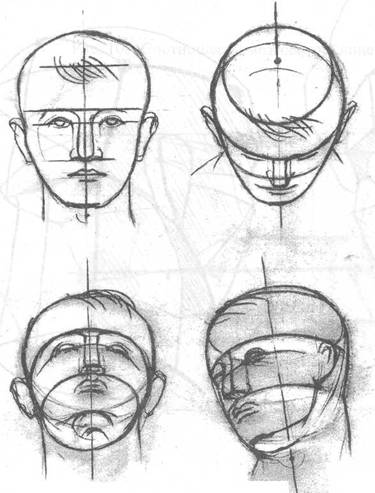

Рис. 106. Зависимость направления прямых и овальных линий, соединяющих парные
