Автомобільні дороги (стр. 26 )

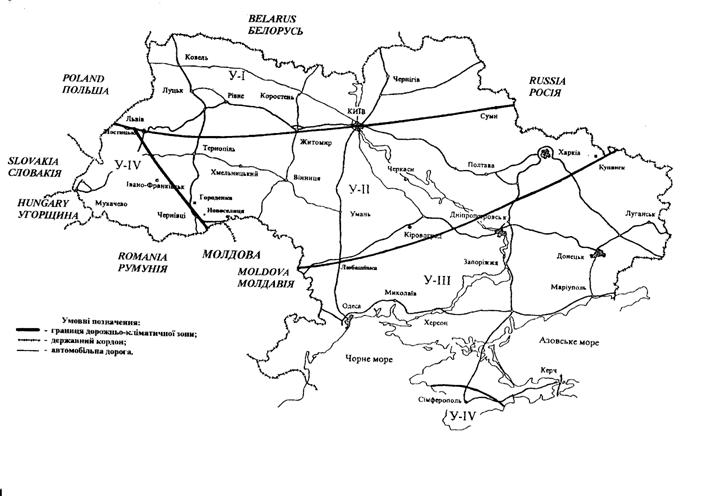

Рис. В.1 - Дорожньо-кліматичне районування території України

ДБН В.2. c.108

ДОДАТОК Г

(рекомендований)

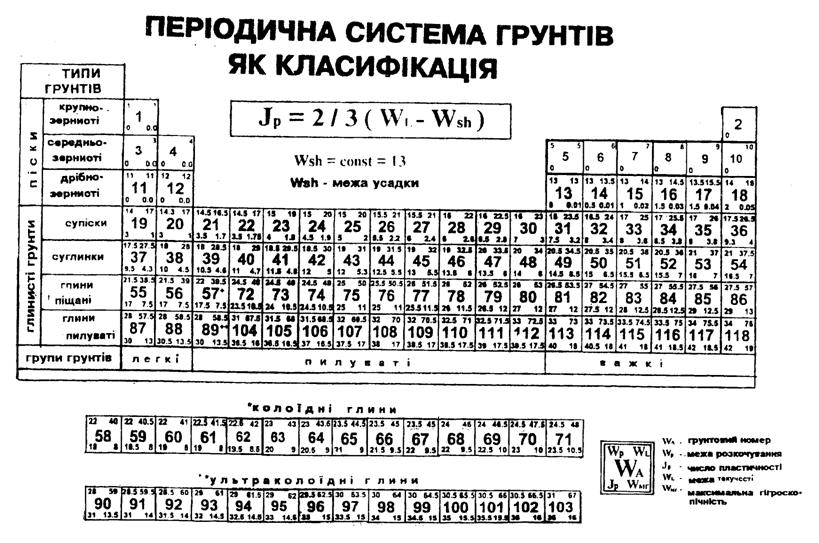

Періодична система грунтів як класифікація

Наведена класифікація грунтів створена за аналогію з періодичною системою хімічних елементів на основі розробленої моделі грунтового атома, в якому верхня межа текучості означена як грунтовий (порядковий) номер – WA. В основі атомної моделі грунту прийнято ядро, складене з мінеральних часток, що володіють вільною поверхневою енергією, нейтралізація якої відбувається в результаті взаємодії їх з водою. Молекули води і їх комплекси, будучи адсорбованими грунтом, утворюють на поверхні мінеральних часток плівки і скупчення міцно – Н2О, крихко - (Н2О)П і капіляро - N(Н2О)П зв'язаної води. Еквівалентом електрона як елементарної і неподільної частинки фізичного атома в грунтовому атомі є гігроскопічність – WГ.

В розробленій моделі грунт розглядається як система мінеральних часток, в якій первинним є ціле - грунт, а вторинним - мінеральні частки. В цьому випадку межа грунт-середовище проходить не по поверхні часток, а по лінії, що перетинає межу усадки – Wsh . Вологість грунту на межі усадки є внутрішньою структурно зв'язаною.

Розроблена модель дала змогу організувати і упорядкувати гідрологічні константи, узгодивши їх з формами зв'язаної води, структурою та станом грунту і запропонувати єдину формулу для їх визначення

, (Г.1)

де Wi - вологість гідрологічної константи грунту;

і - номер гідрологічної константи, і = 0; 1; 2 - відповідно для межі розкочування Wp, нижньої межі текучості WL і грунтового номера WA ;

- щільність мінеральних часток;

- щільність структурно і міцно зв'язаної води, ;

Wмг - максимальна гігроскопічність;

а - коефіцієнт поверхневої енергії грунту, а = 2 (2і + 1).

ДБН В.2. c.109

ДБН В.2. c.110

Періодична система грунтів як класифікація в перспективі складе основу для визначення і систематизації їх водно-фізичних і фізико-механічних характеристик. Як приклад, розроблена формула для визначення нормативного модуля пружності Е водонасичених грунтів порушеної структури в залежності від їх стану, що характеризується вологістю W та їх складом, що визначається межею розкочування Wp

E(W, WР )= (rS/rW) х EO х ехр [p2 (W-WР)] , (Г.2)

де rW - щільність води, 1 г/см3;

EO - const =37 МПа;

і формула для визначення нормативного кута внутрішнього тертя j

j=jmaxWХ(l-W)/(WХ+WР), (Г.3)

де Wх - хімічно зв'язана вода, Wх = 37 % або 0,37 в частках од.;

jmax = 45 °.

Розроблена система пропонується для практичного використання при визначенні розрахункових показників міцності грунтів в конструкціях дорожніх одягів.

Детально зв'язок водно-фізичних і фізико-механічних характеристик грунтів розглянуто в "Методичних рекомендаціях по визначенню гідрологічних констант та нормативних показників фізико-механічних характеристик зв'язних грунтів" (Держшляхнді, Київсоюздорпроект).

Приклад визначення нормативних показників модуля пружності, кута внутрішнього тертя і питомого зчеплення грунту.

При проектуванні автомобільної дороги на основі стандартних методів встановлені такі властивості грунту:

- межа poзкoчyвaння WР=0,3 част. од.;

- вологість W=0,4 част. од.;

Використовуючи розроблену систему, можна визначити розрахункові показники:

- модуль пружності Е=34 МПа;

- кут внутрішнього тертя j=14,8°.;

- питоме зчеплення С=0,047 МПа.

ДБН В.2. c.111

ДОДАТОК Д

(обов'язковий)

Районування території України за кліматичними умовами щодо призначення типів та марок асфальто - та дьогтебетонів

Районування території України за умовами роботи дьогте - і асфальтобетонів (рисунок Д.1)

Позначення	Адміністративні області та їх частини
А-1	Волинська, Рівненська, Житомирська (північна)
А-2	Львівська, Закарпатська, Івано-Франківська, Чернівецька, Хмельницька, Житомирська (південна). Вінницька (північна), Київська (північно-західна). Тернопільська
А-3	Київська (північно-східна). Чернігівська, Сумська, Черкаська (східна), Полтавська, Харківська (північна)
А-4	Вінницька (південна), Черкаська (західна). Київська (південна). Кіровоградська (північна). Дніпропетровська (пів­нічно-західна), Одеська (північна)
А-5	Миколаївська, Одеська (південна). Кіровоградська (південна), Дніпропетровська (південо-західна)
А-6	Дніпропетровська (східна). Донецька, Луганська, Харківська (південна)
А-7	Автономна республіка Крим, Херсонська, Запорізька

ДБН В.2. c.112

ДБН В.2. c.113

З М І С Т

стор.

Частина І. Проектування.......................................................................... 1

1 Загальні положення.................................................................................... 1

Класифікація автомобільних доріг........................................................... 1

Розрахункова швидкість руху................................................................... 4

Габарити автотранспортних засобів і навантаження............................. 5

Обгрунтування проектних рішень............................................................ 5

Організація та безпека дорожнього руху................................................. 6

2 Технічні норми на проектування основних елементів автомобільних доріг............................................................................................................. 7

Поперечний профіль.................................................................................. 7

План і поздовжній профіль....................................................................... 13

Велосипедні доріжки і тротуари............................................................... 16

3 Дорожні розв'язки, перехрещення автомобільних доріг з інженерни-

­ми комунікаціями....................................................................................... 17

Дорожні розв'язки в одному рівні..........................................................

Дорожні розв'язки в різних рівнях............................................................ 20

Перехідно-швидкісні смуги....................................................................

Перехрещення автомобільних доріг із залізницями............................... 23

Перехрещення автомобільних доріг з трубопроводами, лініями

зв'язку і електропередач............................................................................. 24

4 Земляне полотно .....................................................................................

Грунти.......................................................................................................... 27

Робочий шар.............................................................................................

Насипи......................................................................................................... 31

Виїмки......................................................................................................... 33

Земляне полотно в складних інженерно-геологічних умовах............... 34

Водовідвідні споруди та пристрої............................................................ 37

5 Дорожній одяг............................................................................................ 39

Основні вимоги до елементів дорожнього одягу.................................

Нежорсткий дорожній одяг....................................................................... 42

Жорсткий дорожній одяг........................................................................... 43

Підсилення дорожнього одягу та розширення проїзної частини.......

Матеріал для дорожнього одягу................................................................ 45

6 Штучні споруди.......................................................................................... 55

7 Інженерно-транспортне облаштування автомобільних доріг................ 55

8 Споруди дорожньої та автотранспортної служб, об'єкти сервісу.......

Споруди дорожньої служби...................................................................... 57

Споруди автотранспортної служби.......................................................

Об'єкти сервісу............................................................................................ 59

9 Оцінка впливів на навколишнє середовище.........................................

ДБН В.2. c.114

Частина II. Будівництво............................................................................. 64

10 Загальні положення.................................................................................

11 Організація будівництва............................................................................ 64

12 Виробничі бази........................................................................................... 66

13 Підготовчі роботи....................................................................................... 66

14 Спорудження земляного полотна............................................................. 67

Підготовка основи земляного полотна..................................................... 68

Розробка виїмок та спорудження насипів................................................ 68

Опоряджувальні та укріплюючі роботи................................................... 70

Земляні роботи в зимових умовах............................................................. 71

Спорудження земляного полотна на болотах.......................................... 72

Розробка виїмок в скельних грунтах та спорудження насипів з вико­-

ристанням великоуламкових рунтів.......................................................

Влаштування земляного полотна на засолених грунтах......................... 72

Контроль якості робіт................................................................................. 73

15 Влаштування дорожнього одягу................................................................ 74

Додаткові шари основ................................................................................ 75

Основи і покриття з грунтів, укріплених в'яжучими матеріалами........ 75

Щебеневі, гравійні, шлакові основи і покриття...................................... 75

Основи і покриття з щебеневих, гравійних і піщаних матеріалів,

об­роблених неорганічними 'яжучими...................................................... 80

Основи і покриття з щебеневих, гравійних і піщаних матеріалів, об­-

роблених органічними в'яжучими............................................................ 80

Асфальтобетонні та дьогтебетонні основи і покриття........................... 83

Цементобетонні основи і покриття.......................................................

Шари зносу та захисні шари дорожнього одягу..................................... 91

16 Приймання робіт........................................................................................ 95

Додаток А (Довідковий) Перелік нормативних документів, на які є

посилання у даних нормах........................................................................ 101

Додаток Б (Обов'язковий) Терміни та визначення................................ 104

Додаток В (Обов'язковий) Дорожньо-кліматичне районування.......... 106

Додаток Г (Рекомендований) Періодична система грунтів як класи-

фі­кація........................................................................................................ 108

Додаток Д (Обов'язковий) Районування території України за кліма­-

тичними умовами щодо призначення типів та марок асфальто - та

дьо­гтебетонів........................................................................................... 111
