Азбука геометричного різьблення та виготовлення виробів з геометричним декором (стр. 3 )

4. Кут загострення ножа-косячка: а) 10°; б) 45°; в) 60°; г) 90°.

5. Порода деревини, найпридатніша для геометричної різьби:

а) липа; б) осика; в) сосна; г) ялина.

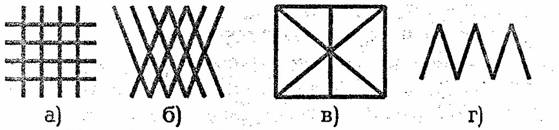

6. Зображення сітки квадратів:

1. При різьбленні сітки квадратів спочатку виконують різьблення__________

а) уздовж шарів деревини; б) упоперек шарів деревини.

8. Перед виконанням різьблення на заготовку:

а) наносять розмітку;

б) наносять воду;

в) наносять нітрофарбу.

9. 3 якого матеріалу виготовляють ніж-косяк? а) алюмінію; б) сталі; в) міді.

10. Ніж-косячок:

РОЗДІЛ 1

Азбука тригранно-виїмчастого різьблення

Заняття 7. Тригранні виїмки-кути.

1. Специфіка (технологія) тригранно-виїмчастого різьблення

Тригранно-виїмчаста різьба (далі геометрична) — найбільш поширений і популярний вид народного мистецтва. Основний спосіб цієї роботи — використання стереометричних форм. Це насамперед пірамідки: тригранні, чотиригранні, квадратні, ромбічні. Візерунок різьби складається переважно з таких пірамідок, але не об'ємних, що виступають над поверхнею, а врізаних у площину, розташованих вершиною вниз, а основою (трикутною, квадратною, ромбічною) — до поверхні до­шки чи оздоблюваного виробу. Від тригранної виїмки і походить назва цього виду різьби. Але тригранними вишками візерунок не завершується. Зазвичай на поверхні виробу, оздобленого геометричною різьбою, можна побачити різноманітні комбінації трикутників, квадратів, ромбів, які виконують ножем-косячком.

2. Розмітка та різьблення простих тригранних виїмок-кутів.

а)___________________	д)________________
б)___________________	е)________________
в)___________________	є)________________
г)___________________	ж)________________

На дошку (завчасно підготовлену) 20 х 100 х 20 мм наносять рисунок сітки квадратів на відстані між лініями 5 мм. За допомогою розмічального циркуля, косинця, лінійки проводять похилі лінії з лівих та правих кутів квадратів утворюючи ними трикутники, тобто розмічають смужки із симетричним зубчастим узором, який вписаний між двома паралельними лініями (мал. 21 а) і за допомогою похилих ліній у кожному квадраті будують трикутники.

Тримаючи різак вертикально, надрізають сторони трикутників від вершин до основи.

Надрізку потрібно робити вертикально і на однакову глибину всіх трикутників (до 5 мм біля вершини, а біля основи 0), пильнуючи за тим, щоб не торкатися косячком горизонтальних ліній. Зробивши надрізку, косячок нахиляють до себе і вздовж основи трикутника роблять підрізку. Різальна кромка косячка повинна бути паралельна до сторони трикутника (мал. 22). Біля основи трикутника глибина підрізки незначна, але біля вершини вона повинна бути 2—5 мм. Сторону кутика підрізають не відразу на найбільшу глибину, а в два-три прийоми (мал. 22 в). Напрям руху косячка краще здійснювати вздовж волокон деревини. Трикутники повинні вилітати самі по собі, а в окремих випадках можна допомагати п'яткою косячка.

Запитання для самоконтролю

1.Як розмічають поверхню під різьбу простих кутиків?

2.Яке положення різця під час надрізки?

3.Як має рухатися різець під час підрізки щодо сторони кутика?

Запитання та завдання

1.Поверхню під різьбу кутиків розмічають за допомогою______________

2.Під час підрізки різець тримають під кутом __________до дощечки?

3.Під час підрізки різальна кромка різця повинна бути________________

Трудові завдання

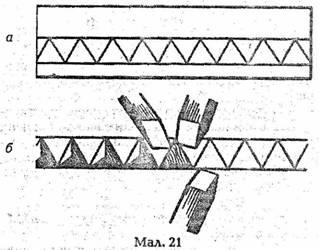

1.Розмітьте рівносторонні трикутники зі стороною 5 мм (мал. 21 а).

2.Перебийте через кальку на поверхню дощечки малюнок.

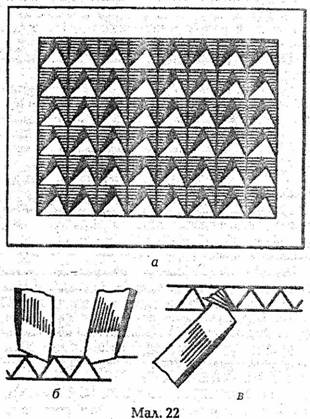

3.Вирізьбіть кутики (мал. 22 б, в).

Творчі завдання

1.Під час практичної роботи визначте, у якому напрямі щодо волокон легше виконується надрізка.

2.Придумайте узор геометричного орнаменту з використанням тригранних виїмок кутів на поверхні деталі (кухонній дошці, кришці шкатулки). Розміри (ширину, довжину) можна змінювати у співвідношеннях: 1:2; 2:3; 3:5; 5:8; 8:13; 13:21; 21:33.

Заняття 8. Тригранні виїмки-кути із заглибленням у центрі.

1. Розмітка тригранних виїмок-кутів із заглибленням у центрі

Для розмітки тригранних виїмок-кутів із заглибленням у центрі використовують ті самі інструменти, що й при розмітці простих кутів: розмічальний циркуль, олівець, косинець, лінійку.

На дошку наносять рисунок сітки з квадратними клітинками. За допомогою косинця і лінійки проводять похилі лінії з лівих та правих кутів квадратиків, утворюючи ними трикутники. При цьому основним буде центральний трикутник у кожному квадраті, у якому буде різьба (мал. 21 а).

2. Технологія тригранних виїмок-кутів із заглибленням у центрі

Тригранні виїмки-кути можна різьбити як уздовж, так і впоперек волокон. Надрізку проводять від вершин до основи, а підрізку — у протилежному напрямі.

Трикутники та інші елементи геометричної різьби бажано різьбити за шарами, тобто в напрямі природного росту деревних волокон. При такій різьбі лезо косячка пригладжує волокна в місці зрізу. Різьба проти волокон «кошлатить» кінчики во­локон. Різьба гострим інструментом за волокнами створює гладеньку, блискучу поверхню, а проти — матову, яка погано піддається оздобленню.

Починаючи різьблення, треба поставити кінчик леза в центр трикутника так, щоб його п'ятка була спрямована в один із кутів. Центр можна розмітити або визначити приблизно; тримаючи різець вертикально, роблять надрізку від центра до основи кута. У кожному трикутнику треба зробити по три надрізки (можна показати мал. 31 з підписами, а — точка надрізки, б — лінія надрізки, в — матеріал, г — ніж-косячок).

Так на поверхні кожного трикутника в центральній його частині утворюється три трикутники. Роблять надрізку усіх трьох трикутників (мал. 21). Виконавши надрізку, ставлять косячок у лівому нижньому куті, і нахиливши його до себе під кутом близько 50—60° (можна меншим) зрізують нижню грань (мал. 21). Зрізуючи праву грань, косячок тримають у правій руці, кінчиком до себе. Кінчик різця ставлять у нижній правий кут трикутника і, нахиливши косячок вправо, зрізують і цю грань. Великий палець лівої руки, впираючись у ребро косячка, допомагає його рухові. Так само, нахиливши різець вліво, зрізують ліву грань.

Виконуючи цю вправу, необхідно добиватися, щоб лінії сторін трикутників були чіткі й прямі. При підрізці, яку можна проводити в декілька прийомів, спочатку різець тримають під кутом 10—15° (різальна кромка при цьому паралельна до грані, до якої підрізаємо), а потім уже, виконуючи чистове різьблення, збільшуємо кут нахилу косячка до 60°, щоб отримати виїмки однакової глибини, Ви­їмки, розміщені під кутом до волокон деревини, різьблять дещо по-іншому. Якщо виїмка нахилена вправо, то праву грань треба різати в напрямі до себе, а ліву — від себе.

Підрізку виїмок, можна здійснювати п'яткою косячка, при цьому великим пальцем лівої руки спрямовуємо різець під час руху. Для початківців цей прийом легший, ніж носком косячка.

Запитання для самоконтролю

1.Які особливості різьблення тригранних виїмок-кутів із заглибленням у центрі?

2.Які особливості надрізки?

3.Яка послідовність підрізки?

Запитання та завдання

1. Надрізку проводять від _________________до_____________.

2. Щоб виконати різьблення тригранних виїмок-кутів потрібно мати:

1._________________________________

2._________________________________

3.__________________________________

4.___________________________________

Вибрати і вписати: (лінія надрізки, точка надрізки, матеріал, ніж-косяк, півкруглу стамеску).

3. Підпишіть мал. 21 б, використавши попередню відповідь.

4. Під час підрізки різець тримають під кутом________до_______________

Трудові завдання

1. Покажіть, як правильно виконати підрізку ліній у 2—3 прийоми.

.2. Розмітьте тригранні виїмки кути із заглибленням у центрі.

Варіант а) — за допомогою креслярських інструментів безпосередньо на поверхні деревини;

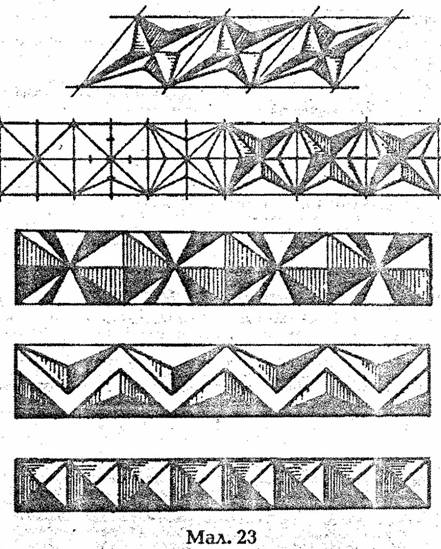

Варіант б) — перебийте через кальку із зошита (мал.23)

3. Виконайте різьблення, дотримуючись правил охорони праці

Творче завдання

Як легше здійснювати підрізку кутиків — носком чи п'яткою? З'ясуйте підчас практичних вправ та напишіть свої висновки.

Заняття 9. Можливі композиційні поєднання різьблених елементів. Узор геометричного характеру із вивчених азбучних елементів.

Зверніть увагу: надрізка — вертикальна (лезо косячка тримати вертикально); при підрізці лезо косячка рухається паралельно до грані кутика, до якого підрізаємо.

1. Можливі композиційні поєднання основних елементів геометричної різьби

Комбінуючи основні елементи геометричної різьби: лінії, жолобки, шашечки, сітки, трикутники, тригранні кутики із заглибленням у центрі.—.можна побудувати чимало цікавих композицій. Розгляньмо технологію побудови найпростіших із них.

Як приклад, можна розглянути орнамент із двох рядів трикутників, які ніби вставлені один в інший, отримуємо смуги — «завиваник» (мал. 24 г); з двох рядів трикутників, розташованих один проти одного, але зі зміщенням, утворюється зубчаста смуга — «кривулька» (мал. 24 б); ланцюжок із ромбів, кожен із яких складається з двох трикутників, з основами, розташованими одна до одної, називають «бусики» (мал. 24 в). Дещо складніші узори з трикутників у ромбі (мал, 24 г, є).

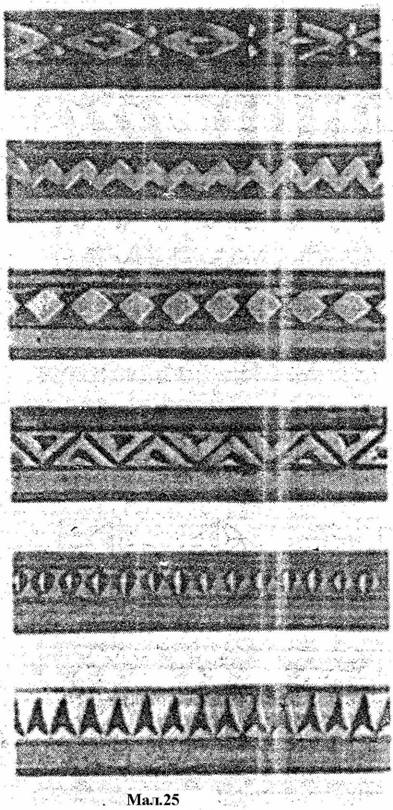

Можливі зразки композиційних поєднань у вигляді смуг зображені на мал. 25.

3. Різьблення стрічкових геометричних узорів

Розмітку стрічкових геометричних узорів виконуємо за схемою, що зображена на мал. 23.

Стрічкові узори в масштабі 1:1 переводимо на прозору кальку, а потім на оздоблювану поверхню. Розгляньмо послідовність різьблення деяких із них.

При різьбі «завиваника» надрізають обидва ряди трикутників! Підрізку виконують спочатку одного ряду, повернувши дощечку на 180°, — іншого.

Щоб вирізьбити ланцюжок ромбів, бусики, вирізати колоту бусинку починають з точки перетину діагоналей, ставлячи косячок носочком до себе в цю точку,- притримуючи великим пальцем лівої руки (нахил косячка вбік повинен бути 20—30°). Правою рукою врізають косячок у деревину, а лівою легенько проштовхують ним вперед — перша надрізка. Пізніше дощечку повертають на 90° проти годинникової стрілки. Косячок ставлять, як принадрізці трикутника, але з нахилом 20—30°. При врізанні в деревину його дещо відтискують правою рукою до себе — друга надрізка. Після цього різець ставлять на середину бусинки під кутом 45—50° і підрізають її.

Запитання для самоконтролю

1.3 яких азбучних елементів складаються стрічкові геометричні орнаменти?

2. Як полегшити розмітку стрічкових геометричних орнаментів?

Запитання та завдання

Під час різьблення потрібно дотримуватись таких правил організації праці:

Трудові завдання

Варіант 1. Переведіть за допомогою кальки один зі стрічкових елементів (мал. 23) на поверхню заготовки. Виконайте різьблення.

Варіант 2. За допомогою креслярських інструментів зробіть розмітку на дошці, використовуючи мал. 23.

Творчі завдання

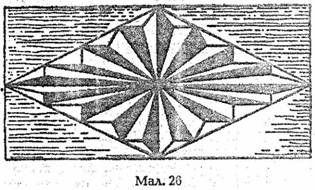

1. Розмітьте та виконайте узор «сіяння» (мал. 26,27).

2. Виконайте розмітку узору за власним задумом.

Заняття 10. Різьблення багатопроменевої розетки

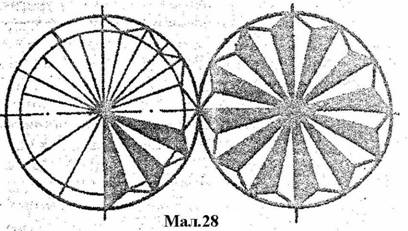

Послідовність розмітки розетки:

На дошку наносять рисунок квадратів.

З кутів квадратів проводять діагоналі.

З центра квадрата креслять циркулем два концетричних кола. Радіус зовнішнього кола більший від радіуса внутрішнього на 3—5 мм (залежно від розміру розетки

Велике коло ділять на 12 або 16 секторів, мале — на 24 або 32.

Кінцеві точки радіусів внутрішнього і зовнішнього кіл сполучають прямими.

Послідовність різьблення розетки:

Різьблення починають з вертикальних надрізів. Їх зручно робити рухом до себе, тому дошку повертають по колу. Потім ріжуть грані променів від центра розетки рухом до себе, з нахилом різака вправо і вліво. При цьому однією рукою притримують дошку і поступово повертають її в процесі вирізування, а другою рукою ріжуть. Різьблення виконують уздовж волокон, упоперек і навскоси. Третю, коротку, грань променя ріжуть останньою. Це роблять так само, як і підрізування кутів, але в цьому разі, косячок рухається не по прямій, а по дузі (мал. 28).

Треба пильнувати, щоб грані променів були прямими, чіткими, ширина та глибина їх — однаковими.

Доцільно підрізку виконувати в два прийоми — чорнову і чистову. Спочатку підрізаємо під кутом 10—15°, а потім—з нахилом різця 30—45°.

Запитання для самоконтролю

1. У якій послідовності виконують розмітку й різьблення узору «сіяння»?

2. Назвіть стрічкові геометричні орнаменти.

3.Яким інструментом виконують різьблення; який його кут загострення?

4.Яких правил техніки безпеки потрібно дотримуватися під час різьблення?

Запитання та завдання

1.Розмітку виконують за допомогою__________________________

2.Коло ділять на__________рівних частин.

3.Надрізку викопують під кутом___________

4.Під час підрізки різець тримають під кутом_______до поверхні дощечки.

Трудові завдання

Розмітьте в зошиті розетку, поділену на 12 рівних частин.

1.3а допомогою кальки переведіть мал. 38 на поверхню дощечки і вирізьбіть багатопроменеву розетку.

2. Вирізьбіть багатопроменеву розетку R =25; і R =22 (поділ кола на 10 частин).

Заняття 11. Скобоподібне, або нігтеподібне різьблення.

1. Технологія ніггеподібного різьблення

Скобоподібне, або нігтеподібне різьблення найчастіше зустрічається в творах полтавських та чернігівських майстрів. В основі його лежить заглиблення у вигляді скоби, підківки, яке можна зробити напівкруглою стамескою.

За допомогою овальних заглиблень — «зернят» або «пелюсток» — різьбярі створюють різноманітні композиції, поєднуючи ці елементи з геометричним та плоским різьбленням. Щоб вільно володіти скобоподібним різьбленням, необхідно виконати вправи зі скобами уздовж та впоперек шарів деревини.

Основою скобоподібного різьблення є елемент - скобоподібна виїмка. При цьому використовують, напівкруглі стамески із шириною леза від 5 до 12 мм.

3.Розмітка і виконання нігтеподібних виїмок, овальних заглиблень

На підготовлену дошку наносять сітку з прямокутників. У кожному з них ріжуть скобоподібні елементи. Розмір стамески добирають з таким розрахунком, щоб вона була вужча на 2 мм від майбутньої виїмки. З лівої сторони кожного пря­мокутника на відстані 2—3 мм від кожного краю роблять стамескою, неглибокі надрізи, повернуті вгнутою стороною вліво. Цією ж стамескою з нахилом вправо під кутом 60° роблять підрізку, починаючи з правої частини прямокутника. При цьому інструмент ведуть вліво до напівкруглої зарубки (мал. 29). Унаслідок цього на дошці утворюються виїмки з напівкруглими краями.

Щоб навчитися вільно володіти скобоподібними елементами в різьбленні впоперек шарів деревини потрібно передусім добре нагострити стамеску, бо в процесі різьблення впоперек шарів деревини можливі відколи. Виконуючи це завдання, потрібно пам'ятати, що надрізати слід «на себе», тримаючи стамеску; вгнутою стороною на себе, а підрізувати — «від себе»,

4.Правила ТБ під час роботи

Під час різьблення потрібно дотримуватися таких правил техніки безпеки:

• Різці і стамески на столі класти лезом від себе.

•. При різьбленні стамеску не спрямовувати в бік грудей, живота чи лівої руки, а підтримувати її лівою рукою чи різьбити двома руками від себе чи вбік.

• Різці, чи стамески, передаючи товаришеві, класти на стіл ручкою вперед.

• При різьбленні не нахилятись і не спішити, при підрізці підтримувати стамеску лівою рукою. Інструмент для роботи має бути добре загострений, міцно триматися в ручці.

Запитання та завдання

1.Основою скобоподібного різьблення є елемент_________________

2.Інструментом скобоподібного різьблення є_____________________

3.Підрізку виконують під кутом________

4.Ширина стамески має бути ___________________ від розміру виїмки.

Трудові завдання

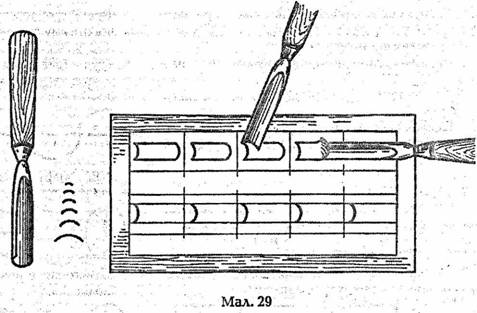

1.Виконайте надрізку й підрізку, як на мал. 29.

2.Виконайте надрізку й підрізку, використовуючи косячок і напівкруглу стамеску.

Творче завдання

Виконайте заглиблення по дузі зі зміною глибини різання (малюнок у додатку 2, с. 93).

Заняття 12. Технологія виконання узорів скобоподібного різьблення. Тематична атестація з розділу «Азбука тригранно-виїмчатого різьблення»

1. Різьблення узору «зубчики»

Із нігтеподібних виїмок можна скласти узор «зубчики». Для цього спочатку знімають фаски в напрямі від себе, потім із нахилом 20—30° стамеску врізають у деревину, нахиливши її вліво. Так само надрізають решту виїмок, тільки з нахилом вправо.

2. Різьблення орнаменту «зернятка»

Нігтепрдібні виїмки лежать і в основі узору«зернятка». Для виконання цього елемента спочатку надрізають середню лінію з обох сторін косячком із нахилом біля 20°. Потім беруть напівкруглу стамеску завширшки 10—20 мм фаскою до себе і ставлять лівим кутом навскоси до прорізаної лінії. Долонею лівої руки підтримують дощечку, а великим пальцем впираються в ребро стамески. Стамеска нахилена на30—40°. Правою рукою з незначним натиском на стамеску обертають її по колу леза. Обертанню допомагає великий палець лівої руки. Так само різьблять виїмки і з іншого боку.

3.Різьблення орнаменту «колосок»

«Колосок» різьблять так. Проводять вузеньку смужку з чотирьох рисок, по дві з кожного боку (ширина смужки 3 мм). Потім прикладають під кутом 45° напівкруглу стамеску між лініями (ширина смуг між лініями 5 мм), з кожного боку смужки роблять заглибину до 2 мм. Далі, повертаючи стамеску, повторюють те саме, викидають стружку деревини гострим кутом до себе; У деяких творах гуцульських майстрів можна побачити заглиблений матовий фон, на якому більш контрастно виділяється орнамент. Після того, як відокремили лінією основні елементи орнаменту, фон вибирають до глибини 1—2 мм вузькою та скісною стамесками. Його можна покрити тисненням, стукаючи по чеканах або гребінчиках молотком. Від дрібного тиснення отримують матовий шорсткий фон.

Трудові завдання

1. Виконайте розмітку та різьблення узору «зубчики».

2. Виконайте розмітку та різьблення орнаменту «зернятка».

3. Виконайте розмітку та різьблення орнаменту «колосок».

Запитання до тематичної атестації, трудові, творчі завдання

1.Як має рухатися різець при різьбленні кутиків під час підрізки щодо сторони кута?

У якому напрямі щодо волокон легше виконується підрізка?

Які особливості різьблення тригранних виїмок-кутів із заглибленням у центрі

4.3 яких азбучних елементів складаються стрічкові геометричні орнаменти?

5. Як полегшити розмітку орнаменту?

Назвіть стрічкові геометричні орнаменти.

6.Який інструмент використовують для виконання стрічкових орнаментів?

7.Для чого використовують напівкруглі стамески?

8.Які геометричні узори скобоподібного різьблення ви знаєте?

9.Яких правил ТБ потрібно дотримуватися при різьбленні?

Трудові завдання

1.Виконайте елемент узору «сіяння».

2.Виконайте різьблення сектора багатопроменевої розетки.

3.Виконайте один із узорів технікою скобоподібного різьблення.

4.Покажіть учителеві положення різця під час надрізки й підрізки при виконанні орнаменту.

Контрольні тести до тематичної атестації

1. Вибрати інструмент для виконання узору «завиваник»:

а) ніж-косяк; б) ножівка; в) стамеска; г) лобзик.

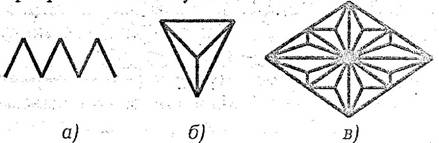

2. Тригранні виїмки кути:

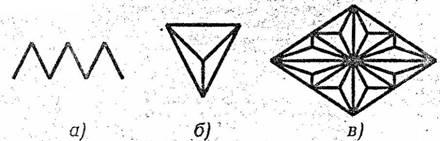

3.Тригранні виїмки-кути із заглибленням у центрі

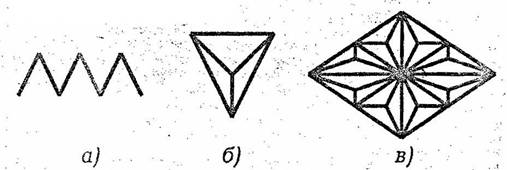

5.Узор «сяйво»

5. Для виконання тригранних виїмок-кутів потрібно розмітити:

а) глибину різання;

б) точку надрізки, лінію надрізки;

в) центр кола.

6. Чорнову підрізку (при виконанні багатопроменевої розетки) виконують під кутом:

а) 10—15°; б) 40—55°; в) 60—80°.

7. Чистову підрізку при виконанні орнаменту багатопроменевої розетки виконують під кутом: :
