Руководство пользователя (стр. 7 )

§  в списке “Рядки” отметить строки таблицы;

§  в результате построится график со значением графы таблицы по оси Y и значениями строк таблицы по оси X.

Замечание: в данной версии программы при изменении значений типа графика, уровня данных и других параметров возможны проблемы перерисовки графика: отсутствие изображения графика, слишком крупные или малые размеры графика. Чтобы устранить данную проблему следует вручную настроить два параметра графика. Для этого в контекстном меню графика выбрать команду “Параметри графіка”, в появившемся диалоге перейти на закладку “Вісі”. Далее в секции “Значення по вісі Y” нажать кнопку “Визначити” напротив полей “Максимум” и “Мінімум”, закрыть диалог кнопкой “ОК”.

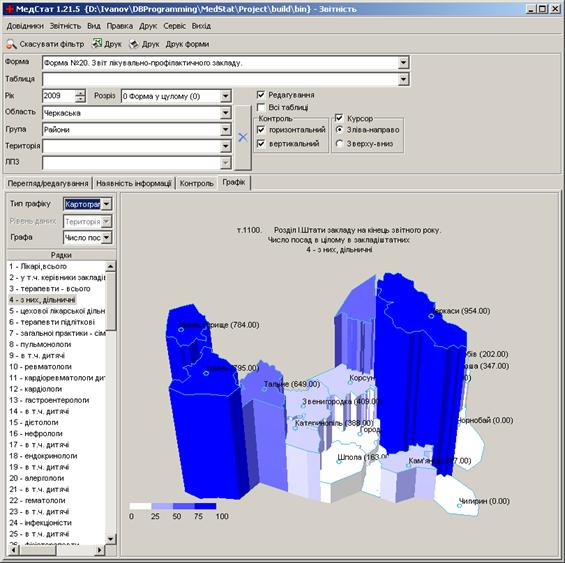

Чтобы отобразить картограмму:

§  указать таблицу и необходимые ключевые реквизиты;

§  в списке “Тип графіку” выбрать “Картограма”;

§  в дереве “ЛПЗ” выделить требуемый уровень организации: при выделении узла “Україна” осуществляется отображение данных по областям, при выделении группы районных организаций – по районам;

§  далее выбрать требуемую графу и строку таблицы.

Чтобы изменить масштаб картограммы: удерживая клавишу Ctrl и левую кнопку мыши, перемещайте курсор мыши вверх-вниз для получения нужного масштаба.

При нажатой левой кнопке мыши перемещение вверх-вниз изменяет угол обзора по оси X, влево-право – по оси Y.

Названия регионов можно перетаскивать с помощью мыши. Для этого нужно навести курсор на первую букву названия. Курсор изменит изображение. После этого надпись можно перетащить. Положения сохраняются при последующем входе в программу.

Любой вид графика поддерживает печать изображения и сохранение в файл.

Параметры графика

Для настройки параметров графика используется команда контекстного меню “Параметри графіка”.

Все параметры графика применяются к нему немедленно, чтобы был виден конечный результат. При нажатии кнопки “ОК” эти изменения подтверждаются. Если окно закрыть или нажать “Скасувати”, то восстанавливаются значения до редактирования графика.

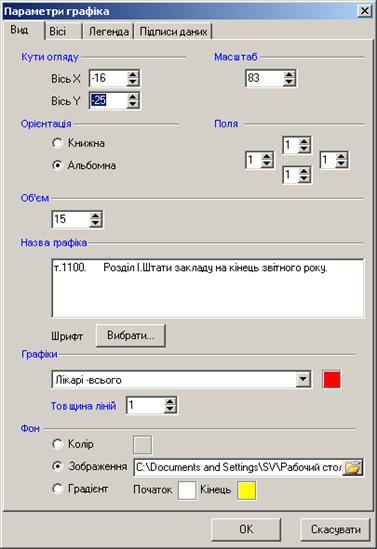

Закладка “Вид”:

§  “Кути огляду” – эта группа опций используются для придания графику объёмного вида:

–  “Вісь X” – счётчик угла обзора по оси X ();

–  “Вісь Y” – счётчик угла обзора по оси Y ();

§  “Масштаб” – масштаб графика;

§  “Орієнтація” – переключатели ориентации графика относительно печатного листа; эта опция влияет как на отображение графика на дисплее, так и на печать;

§  “Поля” – счётчики для установки полей графика;

§  “Об’єм” – счётчик, задающий “глубину” графика;

§  группа “Назва графіка”:

–  текстовое поле для редактирования названия графика; при смене ключевых реквизитов старое значение стирается и в качестве названия графика используется название таблицы;

–  “Шрифт” – с помощью кнопки “Вибрати” можно изменить шрифт названия графика;

§  группа “Графіки” – настройки по каждому графику в отдельности:

–  список содержит названия каждого графика; цвет графика отображается и редактируется индикатором напротив списка;

–  “Товщина ліній” – счётчик толщины линий графика;

§  группа “Фон” – переключатели, определяющие параметры фона:

–  “Колір” – устанавливает фон как сплошную заливку; ее цвет устанавливается с помощью щелчка по квадратной области напротив переключателя; там же отображается сам цвет;

–  “Зображення” – определяет файл изображения для фона;

–  “Градієнт” – градиентная заливка; квадратные области напротив переключателя отображают начальный и конечный цвет градиента; щелчком по области можно изменить ее цвет.

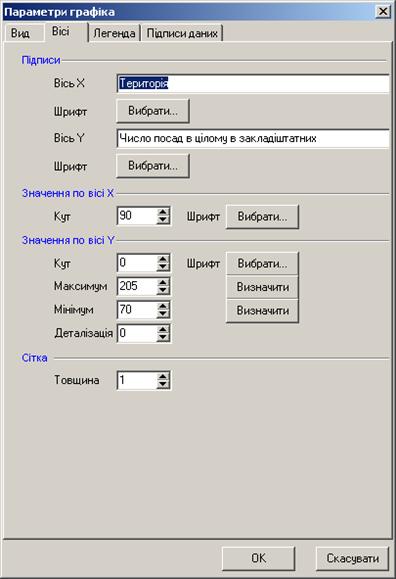

Закладка “Вісі”:

§  “Підписи” – группа опций, связанных с подписями по осях; подпись оси X – это уровень данных, для оси Y – это название графы:

–  “Вісь X”, “Вісь Y” – поля для отображения и редактирования подписи по оси X и Y соответственно;

–  “Шрифт” – с помощью кнопки “Вибрати” можно изменить шрифт подписи;

§  “Значення по вісі X” – группа параметров, связанных со значениями по оси X:

–  “Кут” – угол наклона подписей по оси;

–  “Шрифт” – с помощью кнопки “Вибрати” можно изменить шрифт подписей;

§  “Значення по вісі Y” – группа параметров, связанных со значениями по оси Y

–  “Кут”, “Шрифт”– угол наклона подписей и их шрифт;

–  “Максимум”, “Мінімум” – счётчики для изменения диапазона отображаемых значений по оси Y;

–  кнопки “Визначити” используются для определения значений “Максимум” и “Мінімум”;

Примечание: если график не виден на экране, значит нужно заново зайти в его параметры и отредактировать значения “Максимум”, “Мінімум”;

–  “Деталізація” – определяет шаг сетки по оси Y;

§  “Сітка” – группа параметров сетки графика:

–  “Товщина” – толщина линий сетки.

Закладка “Легенда”:

§  “Легенда” – группа опций для легенды:

–  “Показувати легенду” – управляет видимостью легенды;

–  “Положення” – список, определяющий положение легенды; возможные варианты: “Зліва”, “Справа”, “Зверху”, “Знизу”;

–  “Шрифт” – с помощью кнопки “Вибрати” можно редактировать шрифт легенды;

–  “Відступ” – отступ легенды;

Примечание: если параметр “Положення” установлен в “Зверху” или “Знизу”, то отступ определяется от верхней границы графика; для положения “Зліва” или “Справа” – от левой границы.

Закладка “Підписи даних”:

§  “Показувати підписи даних” – отображает значения вершин графика по Y;

§  “Показувати фон підписів” – отображает фон значений вершин по Y.

Параметры картограммы

Параметры картограммы настраиваются с помощью команды “Параметри картограми” контекстного меню.

Как и для графиков, все параметры картограммы применяются к ней немедленно, чтобы был виден конечный результат. При нажатии на кнопку “ОК” эти изменения подтверждаются. Если окно закрыть или нажать “Скасувати”, то восстанавливаются значения до редактирования.

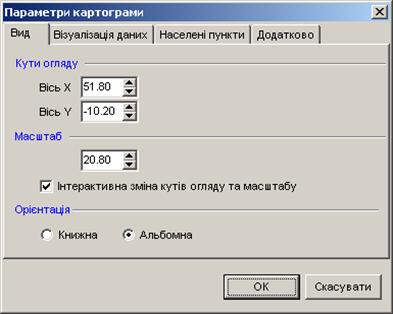

Закладка “Вид”:

§  “Кути огляду” – значения углов обзора:

–  “Вісь X” – угол обзора по оси X ();

–  “Вісь Y” – угол обзора по оси Y ();

§  “Масштаб” – секция масштаба:

–  счётчик масштаба;

–  “Інтерактивна зміна кутів огляду та масштабу” – включает режим интерактивного изменения углов обзора и масштаба; если она выбрана, то эти параметры можно изменять непосредственно в окне просмотра с помощью мыши;

§  “Орієнтація” – переключатели ориентации картограммы относительно печатного листа; эта опция влияет как на отображение графика на дисплее, так и на печать.

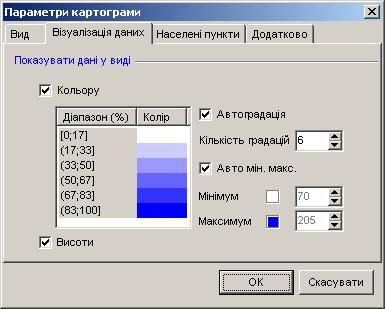

Закладка “Візуалізація даних”:

§  “Показувати дані у виді” – группа параметров определяет отображение данных по регионам:

–  “Кольору” – опция представления данных цветом; если она включена, то в зависимости от своих значений, регионы окрашиваются в цвет соответствующей интенсивности;

–  “Автоградація” - при включении этого режима рассчитываются градации. Градация определяет в процентах диапазон значений и соответствующий этому диапазону цвет. Расчёт происходит следующим образом: Весь диапазон данных по регионам делиться на количество градаций. Для первой градации берётся цвет соответствующий минимальному значению, для последней – максимальному. Цвета промежуточных градаций определяются интерполированием (плавный переход от цвета первой градации к цвету последней);

–  Градации, их диапазоны и цвета отображаются в списке слева; если отключена автоградация, то градации можно редактировать двойным щелчком (в окне редактирования градации устанавливается диапазон градации и её цвет);
