Для смазки машин используются два вида смазочных материалов: смазочные масла - жидкие смазочные материалы, находящиеся всегда только в одном жидком (однофазном) агрегатном состоянии, и консистентные (пластичные) смазки - смазочные материалы, состоящие из жидкого смазочного масла и твердого загустителя (кальциевое, натриевое или литиевое мыло) и находящиеся в двухфазном или микронеоднородном агрегатном состоянии.
Масла, применяемые в гидроприводах машин, называются рабочими жидкостями.
Минеральные масла характеризуются, в основном, вязкостью, содержанием вредных примесей, температурой застывания, вспышки и воспламенения.
Вязкость характеризует подвижность масла, его способность сопротивляться сдвигу. Различают вязкость динамическую, кинематическую и условную.
Динамическая вязкость (коэффициент динамической вязкости) выражает зависимость между внутренними касательными напряжениями между граничными слоями жидкости и градиентом скорости потока жидкости.
Единица измерения динамической вязкости Паּс (Нּс/м2).
Кинетическая вязкость (коэффициент кинематической вязкости) к ее плотности, измеренных при одной и той же температуре. Размерность кинематической вязкости - м2/с.
Таким образом динамическая вязкость μ и кинематическая вязкость ν связаны между собой соотношением:
μ = ν ּ ρ или ν = μ / ρ,
где ρ - плотность жидкости, Н/м3.
Динамическая и кинематическая вязкости выражаются в абсолютных единицах и поэтому называются абсолютными; они измеряются приборами, называемыми капиллярными вискозиметрами.
Как физическая величина динамическая вязкость используется при гидродинамических расчетах вязкости масел для смазки трущихся поверхностей, а кинематическая - для расчета прокачиваемости масла по трубопроводам.
Условная вязкость является отвлеченной величиной, выражающей отношение времени истечения из вискозиметра типа ВУ испытываемого масла в количестве 200 г ко времени истечения такого же количества дистиллированной воды при температуре 20°С. Условная, или относительная вязкость выражается в градусах ВУ50 или ВУ100. Индекс обозначает температуру масла при испытании, которая принимается равной 50 °С, для более вязких масел - 100 °С. Вязкость масел изменяется в зависимости от температуры. При повышении температуры вязкость уменьшается, при понижении - увеличивается. Для сравнения вязкости различных масел она должна быть определена при одной и той же температуре. ГОСТ предусматривает стандартные температуры 50 °С или 100 °С.
Температура вспышки – это та температура, при которой пары масла образуют с окружающим воздухом смесь, воспламеняющуюся при поднесении к ней пламени. Эта температура служит показателем испаряемости и огнеопасности масла. При сравнении двух масел с одинаковой вязкостью лучшим считается то, которое имеет более высокую температуру вспышки. Испарение масла начинается при температуре на 65-85° ниже температуры вспышки.
Температурой воспламенения масла называется температура, при которой не только вспыхивают масляные пары при поднесении пламени, но и загорается само масло и горит не менее 5 с. Температура воспламенения на 15-20° выше температуры вспышки.
Температура застывания масла характеризует потерю его подвижности при низкой температуре, т. е. когда масло после наклонения стандартной пробирки под углом 45° останется неподвижным в течение 2 мин. Застывшее масло теряет подвижность, что приводит к сильному износу трущихся деталей и затрудняет холодный запуск машины.
Смазочные материалы или консистентные смазки характеризуются температурой каплепадения и пенетрацией.
Температура каплепадения - это температура, при которой происходит падение первой капли смазки, нагреваемой в строго определенных условиях в капсюле специального прибора. Эта температура должна быть выше рабочей температуры узлы трения для углеводородных смазок на 10°С, для мыльных смазок на 15-20 °С. Чем выше температура каплепадения смазки, тем выше ее работоспособность при высоких температурах.
Пенетрация характеризует степень густоты или консистенции смазки, ее плотность и определяется по глубине погружения стандартного конуса прибора - пенетрометра при температуре 25 °С в течение 5 с. Чем мягче смазка, тем выше число пенетрации.
Принятые обозначения масел: АК - автотракторное, М - авиационное, И - индустриальное, 3 - масло с загустителем, П - с присадкой, У - улучшенное, В - веретенное, Т - турбинное, К - компрессорное.
Обозначения смазок: У - универсальная, И - индустриальная, Н - низкоплавкая (до 65 °С), С - среднеплавкая (до 100 °С), Т - тугоплавкая (свыше 100 °С), В - водостойкая, М - морозостойкая, 3 - защитная, К - кислотоупорная, С - синтетическая.
Для повышения качества минеральных масел в их состав вводят в небольшом количестве - от 0,03 до 10 % специальные вещества, называемые присадками. Присадки способны резко улучшить одно или несколько свойств масел и в зависимости от этого являются одно - или многофункциональными .
Присадки разделяются на несколько основных групп:
1) вязкостные, загущающие присадки, повышающие вязкость;
2) депресаторы - присадки, понижающие температуру застывания;
3) ингибиторы - антиокислительные присадки;
4) антикоррозийные присадки;
5) присадки, повышающие липкость масел;
6) моющие присадки;
7) антипенные присадки.
Присадки добавляются и к некоторым сортам консистентных смазок. В угольной промышленности широко применяется в качестве ингибитора присадка ВНИИ-НП-117 при приготовлении эмульсий для гидрофицированных крепей.
Жидкие смазочные материалы имеют следующие достоинства:
– не теряют смазочных свойств при большой частоте вращения и высокой температуре;
– не требуют больших затрат энергии на перемешивание при невысоком внутреннем трении;
– не проявляют склонности к заметному загустению при низких температурах;
– обеспечивают полную замену смазки без разборки узла;
– позволяют применять систему циркуляционной смазки для охлаждения трущихся поверхностей и фильтрацию смазки.
К их недостаткам следует отнести повышенную возможность вытекания из картеров, а следовательно, потребность в сложных уплотняющих устройствах и регулярном пополнении смазки.
Консистентные смазки обладают значительно меньшей способностью вытекать из картеров, что упрощает конструкцию уплотняющих устройств, надежно заполняют зазоры между вращающимися и неподвижными деталями уплотнений. Но они не применяются в узлах с большой частотой вращения из-за высокого внутреннего трения, а в узлах, подверженных большим температурным изменениям могут подвергаться загустению или разжижению.
3.2. Выбор смазки
Смазочный материал должен создавать между поверхностями трения прочный масляный слой для предохранения от коррозии, а при высокотемпературных режимах трения смазка должна быть эффективным охладителем.
В подшипниках скольжения встречаются три основных вида смазки: жидкостная, полужидкостная и граничная. При жидкостной смазке поверхности вала и подшипника разделены сплошным масляным слоем. Коэффициент трения при жидкостной смазке весьма незначителен (fmp @ 0,001) и износа поверхностей не происходит. Обязательным условием жидкостной смазки является непрерывная достаточная подача масла в подшипник.
Давление в масляном слое, необходимое для несения нагрузок и предупреждения контакта поверхностей создается за счет эксцентричного расположения вала в подшипнике, который, вращаясь нагнетает масло в суживающуюся часть зазора. Это явление называется гидродинамической смазкой.
При недостаточной подаче масла или при отсутствии механизма гидродинамической смазки (например в подпятниках) наступает полужидкостная смазка, сопровождающаяся контактом микронеровностей. Возрастают потери и температура узла.
При граничной смазке поверхности вала и подшипника соприкасаются полностью или на больших участках и разделяются лишь адсорбированной пленкой (0,1 мк). В тяжелонагруженных подшипниках это приводит к перегреву, расплавлению заливки, схватыванию и заеданию подшипника.
На распределение давления в масляном слое существенно влияет качество узла и его сборки, что показано на рис. 29.

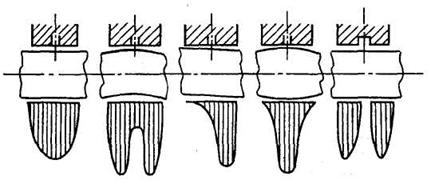

Рис.29 Эпюры давления в масляном слое вдоль оси подшипника
При выборе смазки должны учитываться огнеопасность, химическая агрессивность, склонность к нагарообразованию и др. Для смазывания деталей высокой чистоты обработки необходимо применять смазки с минимальной примесью влаги, кислот и щелочей.
Применение масла с меньшей чем требуется вязкостью может привести к ее выдавливанию из зазоров между трущимися поверхностями, их перегреву, задирам и ускорению процесса износа.
Применение смазки с большей вязкостью приводит также к перегреву поверхностей и увеличению потерь энергии. Вязкость смазочных масел изменяется с температурой. Так, например, для масла И-45 при температуре 20°С она равна 0,35 Па с, а при 150°С всего лишь (2-3)ּ10-3 Па с, т. е. падает более чем в 100 раз.
При температуре 150°С у большинства масел начинается испарение летучих, образуются паровые мешки, нарушается сплошность масляного слоя, усиливается окисление масла, происходит осмоление и выделение твердых продуктов окисления, что приводит к коксованию масла и закоксовыванию подшипника.
При выборе пластичной смазки увязывается температура каплепадения и температура нагрева узла.
Для смазывания подшипников скольжения требуемая вязкость масла выбирается в зависимости от давления на опору и окружной скорости вращения по таблице 29.
Кинетическая вязкость масла для подшипников скольжения определяется по выражению /17/:
Таблица 29
Окружная скорость вращения, м/с | Условная вязкость масла (°ВУ) при давлении, МПа | ||
≤0,5 | 0,5-5,0 | >5,0 | |
≤0,5 | 1,7-2,5 | 5,5-7,0 | 8,0-10,0 |
0,5-5,0 | 1,5-2,0 | 4,0-5,5 | 6,0-8.0 |
>5,0 | 1.3-1,6 | 2,5-4,0 | 4,0-6,0 |
где с =1,5 -2,5 – коэффициент отношения длины шейки вала к его диаметру; q – давление на опору, Па; пв – частота вращения вала, 1/мин; Δ – величина зазора в сопряжении по диаметру, мм; d – диаметр шейки вала, мм.
|
