ШКАЛА ПРИЦІЛУ – шкала для відліку кутів, установлених на прицілі гармати, 92, 221.

ШТАБНА КУЛЬТУРА ОФІЦЕРА – сукупність якостей, необхідних для успішної управлінської діяльності. Полягає у високій організованості, оперативності та ініціативній ретельності, здатності послідовно і якісно виконувати великий обсяг різноманітних завдань, грамотно, стисло і чітко оформлювати усі штабні документи; в умілому застосуванні математичних моделей операцій і методики, наукової організації штабної роботи.

Список використаної літератури

Основна

1. Бойовий статут Сухопутних військ. – Частина 2: Батальйон, рота. - К.: Видавництво «Варта», 2010. - 370с.

2. Бойовий статут артилерії Сухопутних військ. – Частина 2: Дивізіон, батарея, взвод, гармата. Проект. - К.: Видавництво «Варта», 2010. - 370с.

3. Правила стрільби і управління вогнем наземної артилерії. Група, дивізіон, батарея, взвод, гармата. – Київ: 2008. – 255с.

4. Курс підготовки артилерії Збройних Сил України. Артилерійська бригада, полк, бригадна артилерійська група, дивізіон, батарея, взвод. – Київ: ЗАТ „Віпол”, 2007. – 144с.

5. Наставление по огневой службе наземной артиллерии. - М.: Воениздат, 1967. – 224с.

6. Руководство по боевой работе огневых подразделений артиллерии. – М.: Воениздат, 1978. – 192с.

7. Руководство по боевой работе огневых подразделений артиллерии. – М.: Воениздат, 1982. – 400с.

8. Топогеодезическая подготовка ракетных войск и артиллерии. – М.: Воениздат, 1987. – 176с.

9. Ляпа робота протитанкових підрозділів артилерії: навчальний посібник // , П. Є. Трофименко, та ін. – Суми: Видавництво СумДУ, 2008. – 125с.

10. Колесніков робота вогневих підрозділів артилерії: навчальний посібник // П. Є. Трофименко, Ю. І. Пушкарьов, ін та ін. – Суми: Видавництво СумДУ, 2004. – 152с.

11. Є. Інженерне обладнання районів розташування позицій ракетних та артилерійських підрозділів: навчальний посібник // П. Є. Трофименко, Ю. І. Пушкарьов та ін. – Суми: Видавництво СумДУ, 2004. – 56с.

12. Є. Тактична підготовка підрозділів артилерії: навчальний посібник // П. Є. Трофименко, Ю. І. І., , та ін. - Суми: Видавництво СумДУ, 2010. – 522с

Додаткова

13. Макеєв В. І. Стрільба артилерії: навчальний посібник // В. І. Макеєв, , В. Є. Житник. – Суми: Видавництво СумДУ, 2010. – 281 с.

14. Ляпа істична підготовка стрільби, методи і засоби її удосконалення: навчальний посібник/ , В. І. Макєєв, , В. Є. Житник. – Суми: Видавництво СумДУ, 2008. – 160с.

15. Стрельба и управление огнем артиллерийских подразделений. Учебник. – Москва: Военное издательство МО СССР, 1987. - 440с.

16. Каратуев войска и артиллерия в локальных войнах и вооруженных конфликтах /Военная мысль, №1. – М.: Воениздат, 1998.

17. Указания по работе метеорологического поста артиллерийского дивизиона. – М.: Воениздат, 1981. – 32с.

18. Таблицы стрельбы 122-мм самоходной гаубицы 2С1. – М.: Воениздат, 1984. – 256с.

19. Воробьев в локальных войнах и вооруженных конфликтах /Военная мысль, №1. – М.: Воениздат, 1999.

20. Словник ракетних і артилерійських термінів. – Суми: Видавництво СумДУ, 2001. – 264с.

21. Прибор управления огнем. Описание и инструкция по эксплуатации. – М.: Воениздат, 1986. – 58с.

Д О Д А Т К И

Додаток А

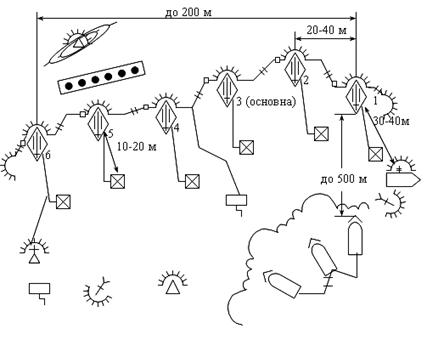

СХЕМА ЗАКРИТОЇ ВОГНЕВОЇ ПОЗИЦІЇ БАТАРЕЇ 2С1

(Варіант)

Умовні позначення:

- гармата в окопі, з нішою і перекритою щілиною;

- пункт управління СОБ;

- відкрита споруда для КВВ;

- позиція гранатометника;

- окоп для самооборони;

- сховище для особового складу;

- спостережний пост

- погрібець для боєприпасів

Додаток Б

РОЗТАШУВАННЯ НОМЕРІВ ОБСЛУГИ, БОЄПРИПАСІВ, ПРИЛАДДЯ ТА ШАНЦЕВОГО ІНСТРУМЕНТУ БІЛЯ ГАРМАТИ, ПРИВЕДЕНОЇ У БОЙОВЕ ПОЛОЖЕННЯ

(Варіант)

Умовні позначення:

КГ – командир гармати; 1 – навідник; 2 – замковий;

3 – заряджаючий; 4 – установник; 5 – снарядний; 6 - зарядний

Додаток В

КАРТКА

ТОПОГЕОДЕЗИЧНОЇ ПРИВ’ЯЗКИ

ВОГНЕВОЇ ПОЗИЦІЇ 1–ї батареї

(Варіант)

Карта 1 : 50000

Координати ВП визначалися по карті 1 : 50000 від контурної точки: тригопункт (5134) бусольним ходом у дві сторони.

Контроль визначення координат здійснено по карті за допомогою приладів полярним способом від КТ – башта (5234).

Дирекційні кути орієнтирних напрямків визначалися з використанням магнітної стрілки ПАБ-2А (№ 000); D Am = - 0-25.

Контроль визначення дирекційних кутів орієнтирних напрямків здійснено за допомогою ПАБ-2А з використанням таблиці розрахованих кутів Сонця.

Старший офіцер батареї

(військове звання, підпис)

“ “ 20__р.

Додаток Ґ

ПОРЯДОК ВИЗНАЧЕННЯ ТА уРАХУВАННЯ ПОПРАВОК НА БАЛІСТИЧНИЙ ВІТЕР НА ВОГНЕВІЙ ПОЗИЦІЇ РЕАКТИВНОЇ БАТАРЕЇ

Загальні положення

1 Поправки на приземний вітер визначають та ураховують безпосередньо перед відкриттям стрільби за результатами вимірювання швидкості і напрямку вітру на висоті 3,5 м над землею. Поправки розраховують за ТС або спеціальними графіками поправок.

2 Визначені поправки на приземний вітер старший офіцер батареї (командир вогневого взводу) вводить у розраховані установки перед відкриттям стрільби не пізніше ніж за 15 хвилин до відкриття вогню.

3 Якщо швидкість вітру на вогневій позиції менше 1 м/с, то поправки не визначають, їх приймають рівними нулю.

Вимірювання вітру на вогневій позиції

4 Вимірювання вітру виконують спеціально навчені солдати або сержанти (метеоспостерігачі) зі складу батареї за допомогою десантного метеорологічного комплекту (ДМК), вітрової рушниці або вітроміра.

5 Місце для установлення приладів вибирають на відстані до 20 м від крайньої бойової машини, як правило, з боку, звідки віє вітер. ДМК (вітромір) орієнтують за допомогою перископічної артилерійської бусолі (компаса) так, щоб букви Пн на датчику і щоглі ДМК (на лімбу вітроміра) були направлені на північ.

Район розташування вітрової рушниці повинен знаходитися поблизу вогневої позиції на безпечній відстані від БМ, пального, будівель та іншого легкозаймистого майна і мати по можливості відкриті ділянки місцевості в імовірних напрямках зносу куль, що дозволить вести спостереження за їх падінням.

6 Напрямок і швидкість вітру визначають як середнє арифметичне значення з 10-и відліків напрямку і 10-и відліків швидкості вітру (з округленням до 1-00 та 1 м/с). Відліки зчитують через 15 с по черзі - відлік напрямку, відлік швидкості і т. д.

Послідовність роботи з ВР-2 визначена в таблицях стрільби осколково-фугасними реактивними снарядами М-21ОФ (ТС-74, ТС-74М, ТС-74Б).

7 По команді старшого офіцера батареї (командира вогневого взводу) “Вітер” метеоспостерігач доповідає йому розрахований кут вітру відносно основного напрямку стрільби у поділках кутоміра і швидкість вітру у м/с: “Кут 10, швидкість 5”. Для розрахунку кута вітру (Aw) відносно основного напрямку стрільби з дирекційного кута основного напрямку стрільби (aOH) віднімають дирекційний кут напрямку вітру (aW) : Aw = aон - aw; якщо дирекційний кут основного напрямку менше від дирекційного кута напрямку вітру, то до його значення необхідно додати 60-00.

Визначення і урахування поправок на приземний вітер

а) Перед відкриттям стрільби

8 Поправки на приземний вітер перед стрільбою старший офіцер батареї (командир вогневого взводу) розраховує у такому порядку:

-  визначає кут вітру відносно напрямку стрільби: для цього до кута вітру, що доповів метеоспостерігач, додає значення довороту від основного напрямку із урахуванням його знака (результат округляє до 1-00);

-  за таблицею розкладу вітру на складові (з ТС) зчитує повздовжню та бокову складові зі своїми знаками;

-  з ТС по прицілу (отриманому з команди) зчитує табличні поправки дальності DПwax (на повздовжній вітер), DПwaz (на боковий вітер) і напрямку DZwax (на повздовжній вітер), DZwaz (на боковий вітер) зі своїми знаками на вітер швидкістю 1 м/с з точністю до 0,1 тисячної;

-  для розрахунку поправок дальності і напрямку перемножує табличні поправки (для швидкості вітру 1 м/с) на складові швидкості вітру на вогневій позиції зі своїми знаками;

-  розраховує сумарні поправки дальності у приціл і напрямку у кутомір.

Приклад 15. Стрільба проводиться снарядами М-210Ф (ТС-74) без гальмівних кілець. Старший офіцер батареї отримав команду від командира батареї: “Псел”. Стій. Ціль 8-а, піхота. Приціл 340, рівень 30-10, основний напрямок правіше
1-80. Залпом, зарядити. Я “Дніпро”.

Метеоспостерігач доповів: “Кут 10, швидкість 5”.

Старший офіцер батареї (командир вогневого взводу):
