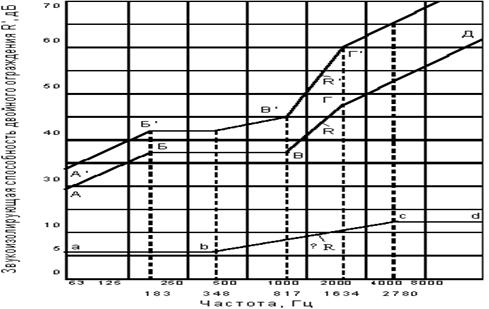

Рис. 4.6. Построение частотной характеристики звукоизолирующей способности раздельной гипсобетонной стены:

R – звукоизолирующая способность одной панели; D R – дополнительная звукоизолирующая способность при установке второй панели с воздушным промежутком; R' – общая звукоизолирующая способность раздельной стены

Задача 4.10. Определить общий уровень и октавные уровни звуковой мощности вентилятора Ц4-70 №6 со стороны всасывания b общ. вс и нагнетания b общ. нагн, если полное давление, создаваемое вентилятором, равно 48 кг/м2, производительность вентилятора – 6000 м3/ч, число оборотов –950 об./мин. Вентилятор работает в режиме максимального кпд d =0.

Решение. Общий уровень звуковой мощности шума вентиляторов b общ, дБ, определяется по формуле

, (4.13)

где b – критерий шумности, зависящий от типа и конструкции вентилятора, дБ (табл. 4.15); Н – полное давление, создаваемое вентилятором, кг/м2; Q – производительность вентилятора, м3/с; d – поправка на режим работы вентилятора.

По формуле (4.13) и табл. 4.15 определяем:

дБ;

дБ.

Таблица 4.15 Значение критерия шумности b для вентиляторов

Сторона	Вентиляторы
Ц4-70, Ц4-76	ВРС, Ц13-50	Ц9-55, Ц9-57	ВВД	МЦ-4	К
Нагнетание	41	44,5	47,5	48	46	43
Всасывание	38	40,0	43,5	40	46	43

Октавные уровни звуковой мощности шума, излучаемого открытым входным либо выходным патрубком вентилятора в свободную атмосферу или в помещение, – b окт определяем по формуле

, (4,14)

где b общ – общий уровень звуковой мощности вентилятора, дБ; D b 1 – поправка, учитывающая распределение звуковой мощности вентилятора по октавным полосам частот, дБ (принимается в зависимости от типа вентилятора и числа оборотов по табл. 4.16).

Результаты расчета сведены в табл. 4.17.

Таблица 4.16 Поправки D b 1, учитывающие распределение звуковой мощности вентилятора по октавным полосам частот, дБ

Тип вентилятора	Число оборотов в минуту	Среднегеометрические частоты октавных полос, Гц
63	125	250	500	1000	2000	4000	8000
Осевой	350–690	8	9	5	7	10	16	23	30
700–1400	13	8	9	5	7	10	16	23
1410–2800	18	13	8	9	5	7	10	16
Более 2800	18	18	13	8	9	5	7	10
Центробежный с лопатками, загнутыми вперед	350–690	6	6	9	13	17	21	26	31
700–1400	6	6	6	9	13	17	21	26
1410–2800	6	6	6	6	9	13	17	21
Более 2800	6	6	6	6	6	9	13	17
Центробежный с лопатками, загнутыми назад	350–690	7	5	6	9	16	21	26	31
700–1400	11	7	5	6	9	16	21	26
1410–2800	15	11	7	5	6	9	16	21
Более 2800	15	15	11	7	5	6	9	16

Таблица 4.17 Расчет октавных уровней звуковой мощности шума вентилятора, излучаемого в свободную атмосферу или в помещение

№ п/п	Показатель	Среднегеометрические частоты октавных полос, Гц
63	125	250	500	1000	2000	4000	8000
1	Поправки D b 1 (вентилятор Ц4-70, n=950 об/мин, лопатки загнуты вперед, дБ)	6	6	6	9	13	17	21	26
2	Октавные уровни звуковой мощности b' окт на всасывание (b общ. вс. – п.1), дБ; на нагнетание (b общ. нагн. – п.1), дБ	75 78	75 78	75 78	72 75	68 71	64 67	60 63	55 58

Октавные уровни звуковой мощности шума вентилятора, дБ, излучаемого в вентиляционную сеть b" окт, определяются по формуле

, (4.15)

где D b 2 – поправка, учитывающая влияние присоединения вентилятора к сети воздуховода, дБ (принимается по табл. 4.18).

Таблица 4.18 Поправка D b 2, учитывающая влияние способа присоединения вентилятора или дросселирующего устройства к сети воздуховодов, дБ

Корень квадратный из площади поперечного сечения патрубка вентилятора или воздуховода, мм	Среднегеометрические частоты октавных полос, Гц
63	125	250	500	1000	2000	4000	8000
100	23,5	18,0	13,0	7,5	3,0	0,5	0	0
140	21,0	15,0	10,5	5,5	1,5	0	0	0
200	18,0	13,0	7,5	3,0	1,0	0	0	0
250	16,0	11,0	6,0	2,0	0,5	0	0	0
315	14,5	9,5	4,5	1,0	0	0	0	0
400	12,5	7,5	3,0	0,5	0	0	0	0
500	11,0	6,0	2,0	0,5	0	0	0	0
630	9,5	5,0	1,0	0	0	0	0	0
800	7,5	3,0	1,0	0	0	0	0	0
900	7,0	3,0	0,5	0	0	0	0	0
1000	6,0	2,0	0,5	0	0	0	0	0

СПИСОК ЛИТЕРАТУРЫ

1. Охрана труда в грузовом хозяйстве железных дорог (с примерами решения задач) / , , и др. – М.: Транспорт, 1984.

2. Бобин, с шумом и вибрацией на железнодорожном транспорте – 3-е изд., перераб. и доп. / . – М.: Транспорт, 1973.

3. СН 2.2.4/2.1.8.562-96. Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки. – М., 1996.

4. ГОСТ 12.1.003-83. ССБТ. Шум. Общие требования безопасности. Введ. 01.07.84. – М.: Издательство стандартов, 1985.

5. СНиП II-12-77. Защита от шума. Введ. 01.07.88. – М.: Стройиздат, 1977.

6. Борьба с шумом на производстве / Под ред. . – М.: Машиностроение, 1985.

5.ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ

Отопление предназначено для обеспечения нормируемых температурных условий в рабочих зонах производственных помещений.
