Инструкция по эксплуатации (стр. 2 )

Ø                  Электрические лампочки;

Ø                  Главный ключевой выключатель;

Ø                  Высокоэффективный сухой воздухофильтр (приточный и вытяжной воздух);

Ø                  Предфильтр (приточный и вытяжной воздух);

Ø                  Электронный контроллер частоты вращения двигателя (приточный и вытяжной воздух);

Ø                  Дифференциальный датчик давления;

Ø                  Многофункциональный дисплей (МФД);

Ø                  Радиальный вентилятор (не требующий обслуживания);

Ø                  Два направляющих колеса с тормозами;

Ø                  Нержавеющая сталь (AISI 304 / № 1.4301);

Ø                  Сухой контакт для системы управления зданием.



Альтернативные элементы:

Ø                  Интерфейс RS232;

Ø                  Контроль расхода объема;

Ø                  Контроль температуры / относительной влажности;

Ø                  Контроль фильтра;

Ø                  Перекрестная связь различных Передвижных Вентиляционных Систем Bio.A.S;

Ø                  Программное обеспечение для записи, визуализации и контроля.

2.1 Трассировка воздушного потока

Приточный воздух:

Блок подачи воздуха принимает воздух из помещения, в котором он установлен, проводит его через предфильтр и высокоэффективный сухой воздухофильтр, встроенный в блок подачи воздуха, и распределяет чистый воздух посредством системы трубок и специального фильтра в подсоединенные клетки для животных.

Вытяжной воздух:

Вытяжной вентилятор выводит воздух из клеток через предфильтр и высокоэффективный сухой воздухофильтр.

Уходящий воздух:

Канал уходящего воздуха устанавливается на блок подачи воздуха. Если канал уходящего воздуха надо подсоединить к системе вытяжного воздуха, позаботьтесь о том, чтобы вытяжка выполнялась без повышения давления и тяги.

Рекомендуем использовать воронкообразный вытяжной шкаф, который «собирает» уходящий воздух перед нагнетанием его в вытяжную систему.

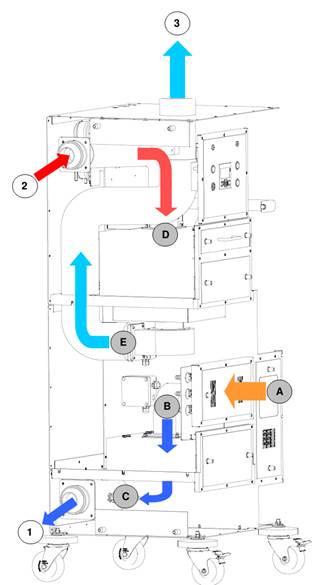

2.2     Соединения для приточного, вытяжного и уходящего воздуха

Соединение для приточного воздуха (3х);   Соединение для вытяжного воздуха (3х);   Соединение для уходящего воздуха   Основные трассы воздушного потока   Свежий воздух; Свежий воздух через предфильтр приточного воздуха; Свежий воздух через высокоэффективный сухой воздухофильтр приточного воздуха; Вытяжной воздух через предфильтр вытяжного воздуха; Чистый вытяжной воздух через высокоэффективный сухой воздухофильтр вытяжного воздуха.



3. Запуск

Вставьте вилку в розетку (смотри главу 1.3).

Соблюдайте электрические данные, указанные на табличке с характеристиками.

Подсоединение приточного, вытяжного и уходящего воздуха смотри главу 2.2.

3.1 Описания

	Поверните главный / ключевой выключатель вправо, Многофункциональный Дисплей (МФД) проведет самоиспытание, указывая режим работы. После этого, на МФД появится первоначальный экран.
Теперь вентиляционная установка находится в рабочем режиме и вентилятор приточного и вытяжного воздуха работает постоянно. Все параметры контролируются автоматически.

Ламповые индикаторы

	Зеленый ламповый индикатор сигнализирует, что установка включена, и есть напряжение сети.
	Красная сигнальная лампа означает аварийное сообщение (аварийное сообщение смотри главу 4.5.1).
	Желтая сигнальная лампа означает индикационное сообщение (индикационное сообщение смотри главу 4.5.2).



4. МФД – Многофункциональный дисплей

4.1 Работа

4.1.1 Основная конфигурация и принципы работы дисплея

МФД – графический дисплей с подсветкой. На нем указываются текущие параметры вентиляционного блока. Конфигурация вентиляционного блока выполняется с помощью меню. Нажав кнопку SET (Задать), вы сразу попадете в меню. Если вы хотите войти в меню различных команд, вы должны управлять курсором с помощью кнопок , пока не достигнете желаемого меню команд, подтвердите выбор нажатием кнопки OK. Вы можете вернуться из любого пункта меню в первоначальный экран, нажав кнопку ESC (Выход). Если вы хотите ввести пароль или поменять уставки, используйте кнопки  для выбора цифр. Для изменения цифр вы можете использовать кнопки . Обзор меню дисплея Передвижной вентиляционной системы Bio.A.S., вы найдете в главе 11.



Ламповые индикаторы (на правой стороне дисплея)

ERR	Красный, мигающий: аварийное сообщение
RUN	Зеленый, мигающий: индикационное сообщение
RUN	Зеленый, горящий: нормальный режим работы (без помех)
Кнопки
SET Задать / Настроить	Меню настройки / изменения времени и др., смотри описание меню.
CLK Часы	Отображение даты и времени, а также счетчика рабочего времени для фильтра, блока или техобслуживания.
OPT Опция / Опции	Контроль расхода объема, температуры и / или влажности.
ESC Выйти	Выйти или завершить, вернуться назад, отменить.
OK Подтвердить	Активировать / деактивировать или выбрать.
Вверх / Вниз	Поменять цифру / выбрать пункт меню.
Цифры	Установить левое / правое изменение.

4.1.2      Режим консультации

Режим положительного давления (+) на первоначальном экране	Режим отрицательного давления (-) на первоначальном экране

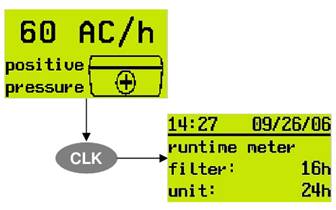

4.1.3 Счетчик / часы времени работы в режиме консультации

Здесь вы можете видеть реальную дату и время, а также время работы фильтров и время после последнего техобслуживания в часах. Счетчик времени работы:   „filter:“ показывает, как долго фильтры находятся внутри блока (в часах).   „unit:“ показывает счетчик полного времени работы.   Альтернатива: „Maintenance“: показывает время работы с последнего техобслуживания (смотри главу 4.4.5).

Если показания счетчика времени техобслуживания или работы фильтра выходят за установленные пределы, появится индикационное сообщение. Предельные значения можно менять с помощью меню. В качестве альтернативы, можно указывать рабочие часы или время до последнего техобслуживания. Тем не менее, такое определение предельных значений приобретает значение только после определенного общего реального времени работы, если соответствующие эмпирические данные уже собраны.
