Инструкция по эксплуатации (стр. 6 )

4.5 Сообщения

4.5.1 Аварийное сообщение

	Расход воздуха   Если значение скорости смены воздуха больше или меньше желаемого, например, из-за поломки вентилятора, появится сигнализация о нарушении диапазона.
	Неправильный режим работы Контролируемая пропорция давления не согласовывается ни с одним из регулируемых режимов работы (положительное / отрицательное давление).
	Перепад давления Перепад давления между приточным и вытяжным воздухом для выбранного режима работы (положительное / отрицательное давление) недостаточен.
	Объем воздушного потока (альтернативный) Реальное значение объема воздушного потока слишком низкое или слишком высокое, появится сигнализация о нарушении диапазона.
	Ошибка ИБП Емкость батареи ИБП слишком низкая. Немедленно подсоедините Передвижную вентиляционную систему к сети питания.



Выдержка сообщения

Вышеописанные аварийные сообщения можно задержать на определенное время нажатием OK. Сигнализации все еще остаются в фоне, что можно увидеть по мигающему красному светодиоду ERR на правой стороне дисплея. После заданного времени, аварийное сообщение снова появится.

СУТП – передача сигнализации

При наличии аварийных сообщений, обращение к центральной СУТП (системе управления технологическими процессами – если есть) будет активировано после заданного времени, чтобы передать аварийное состояние в СУТП. Когда аварийные сообщения передаются в СУТП, символ на правой стороне дисплея сменится с символа “attention” («внимание»), который также мигает на левой стороне, на мигающий символ “bell” («звонок»).

4.5.2 Индикационное сообщение



Индикационные сообщения не будут передаваться в СУТП, так как эти сообщения являются некритическими.



	Счетчик рабочего времени Счетчик рабочего времени фильтра.
	Счетчик рабочего времени обслуживания (выборный).
	Температура (альтернатива) Предельная температура слишком низкая.
	Предельная температура слишком высокая.
	Влажность (альтернатива) Предельная влажность слишком низкая.
	Предельная влажность слишком высокая.
	Нарушение электропитания Передвижная вентиляционная система была отключена от сети питания.
	Сопротивление фильтра (альтернатива) Сопротивление фильтра приточного воздуха слишком высокое.
	Сопротивление фильтра вытяжного воздуха слишком высокое.
	СУТП – контроль вилок Вилка СУТП не вставлена (выборный).



Выдержка сообщения

Вышеописанные индикационные сообщения можно задержать на определенное время нажатием OK. Сообщения все еще остаются в фоне, что можно увидеть по мигающему зеленому светодиоду ERR на правой стороне дисплея. После заданного времени, сообщение снова появится.

5. ИБП

Передвижная вентиляционная система Bio.A.S. также обеспечивается электропитанием через ИБП (Источник Бесперебойного Питания).



Детали под опасным напряжением внутри этого блока запитываются от батареи, даже когда блок отключен от сети переменного тока.



Риск поражения электрическим током, не снимайте крышку. Внутри нет деталей, требующих их обслуживания пользователем. Смотрите обслуживание квалифицированным техническим персоналом.

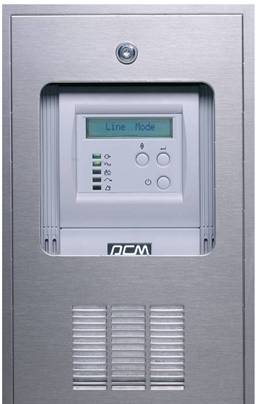

	Светодиод – панель управления
	Этот зеленый светодиод загорается, когда ИБП включается.
	Когда ИБП в нормальном или статичном байпасном режимах, выводы находятся под напряжением, и этот светодиод горит зеленым светом.
	При работе в режиме питания от батареи.
	При работе в байпасном режиме, этот светодиод горит желтым светом.
	Если в ИБП произошла внутренняя ошибка, этот светодиод горит красным светом и звучит звуковая сигнализация. Нажмите любую кнопку на передней панели для выключения сигнализации.



ИБП гарантирует, что Передвижная вентиляционная система Bio.A.S. VENT будет все время обеспечиваться электроэнергией.



Читайте прилагаемую инструкцию по эксплуатации ИБП.

6. Испытание ДЭГС

Блок подачи воздуха оснащен испытательных соединений CPC для выполнения испытаний фильтра. Эти соединения располагаются за панелью управления. Для этого, откройте переднюю панель с помощью поставляемого специального ключа.   Панель удерживается в открытом положении двумя опорами.

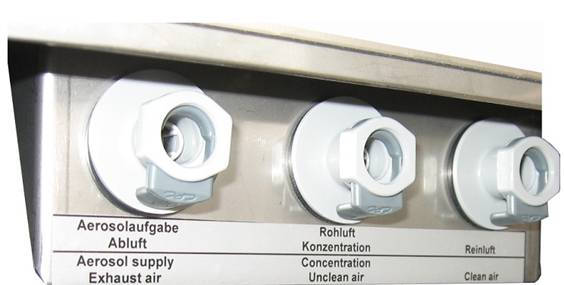

Подача аэрозоля для вытяжного воздуха Подача аэрозоля (ДЭГС) осуществляется через левое соединение (для приточного / вытяжного воздуха).

Концентрация нечистого воздуха Концентрация аэрозоля после подачи аэрозоля измеряется через среднее соединение с отметкой concentration unclean air (концентрация нечистого воздуха).

Чистый воздух Подсчет частиц выполняется через правое соединение с отметкой clean air (чистый воздух).





В соединения CPC блока вставляются три вилки CPC.



Эти соединения располагаются на задней стороне предфильтра. Чтобы открыть предфильтр, вы должны повернуть оба фиксатора против часовой стрелки.
