Инструкция по эксплуатации (стр. 7 )

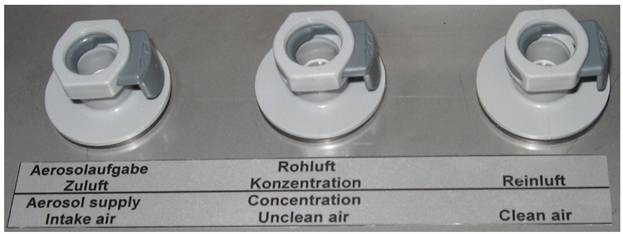

Подача аэрозоля для вытяжного воздуха Подача аэрозоля (ДЭГС) осуществляется через левое соединение (для приточного / вытяжного воздуха).

Концентрация нечистого воздуха Концентрация аэрозоля после подачи аэрозоля измеряется через среднее соединение с отметкой concentration unclean air (концентрация нечистого воздуха).

Чистый воздух Подсчет частиц выполняется через правое соединение с отметкой clean air (чистый воздух).



7. Фильтры

Предфильтр приточного воздуха Изготовитель: Viledon; Тип: P15/500; Класс: G 4 согласно EN779; Характеристика: 90% крупной пыли; Размеры: 250x120 мм.



Предфильтр вытяжного воздуха Изготовитель: Viledon; Тип: P15/500; Класс: G 4 согласно EN779; Характеристика: 90% крупной пыли; Размеры: 305x340 мм.



Высокоэффективный сухой воздухофильтр приточного/вытяжного воздуха Изготовитель: Camfil MD13; Уплотнение: На стороне нечистого воздуха или на обеих сторонах; Класс: Класс H 13 согласно EN1822; Характеристика: 99,95 % частиц 0,3 мкм; Размеры: 305x305x66-01PU мм с алюминиевой рамой.



Предфильтр ИБП Изготовитель: Viledon; Тип: P15/500; Класс: G 4 согласно EN779; Характеристика: 90% крупной пыли; Размеры: 100x70 мм.



7.1 Замена фильтров



Перед заменой фильтров, убедитесь, что блок отключен.



Помните, что спецодежда изнашивается при замене фильтров, неважно предфильтров или высокоэффективных сухих воздухофильтров.

7.1.1 Предфильтр приточного воздуха

Этот фильтр следует контролировать более часто.

	Для съема предфильтра приточного воздуха, поверните оба фиксатора против часовой стрелки. Осторожно придерживайте переднюю панель предфильтра приточного воздуха.
	Выньте старый предфильтр приточного воздуха и замените его новым. Сборка производится аналогично выше описанному, но в обратном порядке.



7.1.2 Высокоэффективный сухой воздухофильтр приточного воздуха



Перед заменой фильтров, убедитесь, что блок отключен.



Помните, что спецодежда изнашивается при замене фильтров, неважно предфильтров или высокоэффективных сухих воздухофильтров.



	Высокоэффективный сухой воздухофильтр приточного воздуха Для съема предфильтра приточного воздуха, поверните оба фиксатора против часовой стрелки. Осторожно придерживайте переднюю панель предфильтра приточного воздуха.
	Осторожно откройте фиксаторы рамы фильтра (2 детали) против часовой стрелки.
	Потяните на себя высокоэффективный сухой воздухофильтр приточного воздуха с помощью лотка фильтра. Выньте старый высокоэффективный сухой воздухофильтр приточного воздуха и замените его новым. Обратите внимание на направление воздушного потока фильтра! Также учтите, что лоток фильтра тоже заменяется. Сборка производится аналогично выше описанному, но в обратном порядке.



Обратите внимание на направление воздушного потока фильтра! Утилизируйте фильтр согласно внутренним нормам.

7.1.3 Предфильтр вытяжного воздуха

Предфильтр вытяжного воздуха располагается под панелью МФД.



Перед заменой фильтров, убедитесь, что блок отключен.



Помните, что спецодежда изнашивается при замене фильтров, неважно предфильтров или высокоэффективных сухих воздухофильтров.



	Предфильтр вытяжного воздуха Для съема предфильтра вытяжного воздуха, поверните оба фиксатора против часовой стрелки.
	Теперь можно вынуть предфильтр вытяжного воздуха.   Выньте старый предфильтр приточного воздуха и замените его новым. Сборка производится аналогично выше описанному, но в обратном порядке.



Утилизируйте фильтр согласно внутренним нормам.

7.1.4 Высокоэффективный сухой воздухофильтр вытяжного воздуха

Высокоэффективный сухой воздухофильтр вытяжного воздуха располагается под предфильтром вытяжного воздуха.



Перед заменой фильтров, убедитесь, что блок отключен.



Помните, что спецодежда изнашивается при замене фильтров, неважно предфильтров или высокоэффективных сухих воздухофильтров.



	Высокоэффективный сухой воздухофильтр вытяжного воздуха Для съема высокоэффективного сухого воздухофильтра вытяжного воздуха, поверните оба фиксатора против часовой стрелки. Осторожно придерживайте переднюю панель высокоэффективного сухого воздухофильтра вытяжного воздуха.
	Осторожно откройте фиксаторы рамы фильтра (2 детали) против часовой стрелки.
	Потяните на себя высокоэффективный сухой воздухофильтр вытяжного воздуха с помощью лотка фильтра. Выньте старый высокоэффективный сухой воздухофильтр вытяжного воздуха и замените его новым. Обратите внимание на направление воздушного потока фильтра! Также учтите, что лоток фильтра тоже заменяется. Сборка производится аналогично выше описанному, но в обратном порядке.



Обратите внимание на направление воздушного потока фильтра! Утилизируйте фильтр согласно внутренним нормам.

8. Техобслуживание



Перед любыми работами по техобслуживанию и ремонту, блок надо отключить от сети.
