Инструкция по эксплуатации

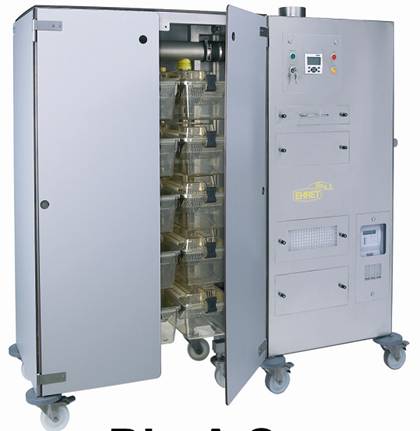

BIO.A.S

Передвижная вентиляционная система

Перед включением системы внимательно читайте эту Инструкцию по Эксплуатации!



Эта инструкция по эксплуатации была разработана с предельным вниманием. Несмотря на это, мы отказываемся от любой ответственности за рабочие ошибки и случайные повреждения.

Содержание

Декларация соответствия

1. Введение ……...................................................................................................................... 4

1.1 Транспортная страховка …......................................................................................... 4

1.2 Наладка / рабочая площадка ...................................................................................... 4

1.3 Электрические соединения ........................................................................................ 4

1.4 Область применения ................................................................................................... 4

2. Режим работы .................................................................................................................... 5

2.1 Трассировка воздушного потока ............................................................................... 5

2.2 Соединения для приточного, вытяжного и уходящего воздуха ............................. 6

3 Запуск ................................................................................................................................... 7

3.1 Описания ..................................................................................................................... 7

4 МФД – Многофункциональный дисплей …................................................................. 8

4.1 Работа …...................................................................................................................... 8

4.1.1 Основная конфигурация и принципы работы дисплея .............................. 8

4.1.2 Режим консультации ...................................................................................... 9

4.1.3 Счетчик / часы времени работы в режиме консультации ........................... 9

4.1.4 Ввод уставки – скорость смены воздуха ...................................................... 9

4.1.5 Ввод уставки – расход объема (альтернативный) ...................................... 10

4.1.6 Ввод времени / даты ...................................................................................... 11

4.1.7 Опции дисплея (расход объема; влажность; температура) ....................... 12

4.2 Пароль ......................................................................................................................... 13

4.2.1 Защита пароля ................................................................................................ 13

4.2.2 Запрос пароля ................................................................................................. 13

4.2.3 Ввод пароля ..................................................................................................... 13

4.3 Конфигурация (уровень пароля 1) ............................................................................ 14

4.3.1 Сброс счетчика времени работы ................................................................... 14

4.3.2 Подсветка дисплея ......................................................................................... 15

4.3.3 Пределы счетчика времени работы ….......................................................... 16

4.3.4 Пределы температуры и влажности ............................................................. 18

4.3.5 Аварийное значение расхода воздуха .......................................................... 20

4.3.6 Аварийное значение перепада давления ...................................................... 21

4.3.7 Аварийное значение контроля расхода объема (альтернативное) ............ 22

4.4 Конфигурация блока (уровень пароля 2) ................................................................ 23

4.4.1 СУТП – контроль вилок ……....................................................................... 23

4.4.2 Длительность выдержки аварийного и индикационного сообщения ….. 24

4.4.3 Длительность выдержки сообщения о контакте СУТП ............................ 25

4.4.4 Отображение на дисплее дня недели .......................................................... 26

4.4.5 Счетчик рабочего времени дисплея (блок или обслуживание) ................ 27

4.4.6 Предел минимальной смены воздуха / час ................................................. 28

4.4.7 Изменение режима работы положительного или

отрицательного давления …………………………………………………. 29

4.5 Сообщения ................................................................................................................. 31

4.5.1 Аварийное сообщение .................................................................................. 31

4.5.2 Индикационное сообщение ......................................................................... 32

5. ИБП .................................................................................................................................... 34

6. Испытание ДЭГС ............................................................................................................ 35

7. Фильтры ........................................................................................................................... 37

7.1 Замена фильтров ....................................................................................................... 38

7.1.1 Предфильтр приточного воздуха ……….................................................... 38

7.1.2 Высокоэффективный сухой воздухофильтр приточного воздуха ........... 39

7.1.3 Предфильтр вытяжного воздуха ................................................................. 40

7.1.4 Высокоэффективный сухой воздухофильтр вытяжного воздуха ............ 41

8. Техобслуживание ............................................................................................................ 42

9. Технические данные ...................................................................................................... 43

10. Чертежи ……................................................................................................................... 44

11. Перечень запчастей ...................................................................................................... 45

12. Монтажная схема ......................................................................................................... 47

13. Навигация многофункционального дисплея Передвижной

 Вентиляционной Системы Bio.A.S. .......................................................................... 48

14. Протокол ДЭГС ............................................................................................................ 49

15. Отчет о измерениях ….................................................................................................. 50

Словарь сокращений ……................................................................................................... 51

1. Общая информация

По получении и при распаковке блока подачи воздуха, проверьте его на повреждения. Если произошло повреждение при транспортировке, смотрите главу 1.1.

Также проверьте полноту комплектующих.

1.1 Транспортная страховка

Если транспортная страховка выплачивается через нас, соблюдайте следующее:



Ø            Немедленно проверьте товары на повреждения. При подозрении на повреждение, примите товары только условно и укажите предполагаемое повреждение в транспортной накладной.

Ø            Обеспечьте, чтобы товары были в контейнерах, и контейнеры были закрыты и запечатаны ответственными лицами службы доставки.

Ø            Предоставьте все претензии к третьим сторонам. Пригласите перевозчика для проверки повреждений и попросите его удостоверить их.

1.2 Наладка / рабочая площадка

Обеспечьте горизонтальную установку блока подачи воздуха.

Избегайте мест со слишком высокой температурой и относительной влажностью. Условия окружающей среды должны быть в пределах следующего диапазона:

Ø            Температура + 5 – +35 °C;

Ø            Относительная влажность 20 – 90 % ОВ (без конденсации).

1.3 Электрические соединения

Требуемое соединение: 1 / N / PE, 230 В пер. тока / 50 Гц; защита плавкого предохранителя – макс. 16 A

Параметр соединения: макс. 0,54 кВт

За окончательное подключение к электрической сети заказчика несет ответственность пользователь.



Рекомендуем дополнительную защиту блоков на рабочей площадке заказчика с помощью устройства защиты от токов замыкания на землю (ток отключения ≤ 30 мА).

1.4 Область применения

Передвижная вентиляционная система Bio.A.S. служит для подачи отфильтрованного воздуха в клетки для животных Bio.A.S., которые оснащены специальными фильтрами.



2. Режим работы

Стандартное оснащение:
