Инструкция по эксплуатации (стр. 8 )

Поверхность блока из нержавеющей стали надо чистить подходящим средством.

Вентиляторы не требуют обслуживания.

9. Технические данные

Корпус:	Нержавеющая сталь №: 1.4301 (AISI 304).
Габариты (мм) Ш Х В Х Д:	697x1540x622 (вкл. колесики).
Диаметр соединения:	Приточный и вытяжной воздух: внешний Ø 90 мм (± 0,5 мм). Уходящий воздух: внешний Ø 113 мм (± 0,5 мм).
Вес (кг) прибл.:	120
Корпус фильтра вытяжного воздуха:	С автоклавом.
Электронное соединение:	230 В / 50 Гц (альт. 60 Гц), макс. плавкий предохраниA, класс B.
Силовой кабель:	С вилкой, длина: 2,35 м.
Электропитание:	макс. 300 Вт (при 230 В пер. тока ± 10% 50 Гц).
Электричество:	1 А
Уровень шума:	Согласно критериям TIZ-BIFO.
Предфильтр приточного воздуха:	Тип ворсового предфильтра: G4, размер: 250x120 мм.
Предфильтр вытяжного воздуха:	Тип ворсового предфильтра: G4, размер: 305x340 мм.
Высокоэффективный сухой фильтр приточного / вытяжного воздуха:	Тип высокоэффективного сухого воздухофильтра: MD13, размер: 305x305x66-01PU.
Пневматический дом приточного, вытяжного и уходящего воздуха:	Из хайпалона и нержавеющей стали, с автоклавом, внутренний Ø 114 мм, с зажимом шланга из нержавеющей стали.
Дисплей и контроллер:	МФД (Многофункциональный дисплей).
Дифференциальный датчик:	0 – 300 Па (приточный и вытяжной воздух).
Контроль давления:	Реле перепада давления 50 – 500 Па (регулируется на 250 Па).
Интерфейс:	Втулка SUB-D, 9-полюсная, для интерфейса RS 232.
Вилка СУТП:	Круглая вилка, 6-полюсная + заземление (коммутатор Вывод 1+2; перемычка Вывод 5+6).
Устройство передвижения:	На 4 колесах, 2 колеса с тормозами.
Контроль расхода объема: (приточный и вытяжной воздух)	Питание датчика расхода объема 24 В пост. тока, 0 – 10 м/с ≙ 0 – 10 В.
Контрольные приборы:	Индикационные, сигнальные и аварийный лампы, светодиоды, ключевой выключатель.
Индикация расхода объема:	Через МФД (Многофункциональный дисплей)
Программное обеспечение:	ПО Easy-Read-PRO для подсоединения ПК. Файлы с данными в формате *.csv- или *.xls- (EXCEL) соответственно. Программа поддерживается операционной системой Windows 2000/XP.
Перекрестная связь 1 – 7 блоков:	Втулка RJ 45 для CAT5.
Температурный датчик (альтерн.):	Датчик 0 – 10 В ⇒ 0 – 50 °C, диапазон 0 – 50 °C, ± 0,3 °C при 20 °C, вывод температуры на МФД, вкл. пределы мин. и макс. °C.
Влажность (альтерн.):	Датчик 0 – 10 В ⇒ 0 – 100 % ОВ, диапазон ОВ: 0 – 100 % ± 3 % при 20 °C, вывод влажности на МФД, вкл. пределы мин. и макс. ОВ.



10. Чертеж



11. Перечень запчастей

Чертеж	Наименование	Тип	Изготовитель
1	Многофункциональный дисплей	MFD-RA 17	Moeller
2	Главный ключевой выключатель	2 позиции	Eao
3	Лампочка ВКЛ./ВЫКЛ. (зеленая)	Светодиод T1 3/4MG 28 V; зеленый	Eao
4	Индикаторная лампочка (желтая)	Светодиод T1 3/4MG 28V; желтый	Eao
5	Аварийная лампочка (красная)	Светодиод T1 3/4MG 28V; красный	Eao
6	Предфильтр вытяжного воздуха	Предфильтр (EN779/G4); Тип: G4 15/500, размер: 305x340 мм	Camfil
7	Фильтр вытяжного воздуха	Высокоэффективный сухой воздухофильтр Тип: MD13-305x305x66-2PU - Megalam, Размер: 305x305x66-01PU.	Camfil
8	Предфильтр приточного воздуха	Предфильтр Тип: G4 15/500, размер: 250x120 мм	Viledon
9	Фильтр приточного воздуха	Высокоэффективный сухой воздухофильтр Тип: MD13-305x305x66-2PU - Megalam, Размер: 305x305x66-01PU	Camfil
13	Источник питания US-UL и CSA	3м, 125В/10A, B.Nr.: 88F240	Feller
14	Сухой контакт для контроля здания	CA 6 LD + CA 6 GS	Hirschmann
15	Интерфейс	RS232	Moeller
16	Вытяжной воздух ДЭГС (соединение штекерного типа)	EFC 224-12 полипроп. EPDM 1/4	Wolftechnik
16	Вытяжной воздух ДЭГС (соединение розеточного типа)	EFCD 164-12 полипроп. EPDM	Wolftechnik
17	Приточный воздух ДЭГС (соединение штекерного типа)	EFC 224-12 полипроп. EPDM 1/4	Wolftechnik
17	Приточный воздух ДЭГС (соединение розеточного типа)	EFCD 164-12 полипроп. EPDM	Wolftechnik
18	Датчик расхода возвратного воздуха	EE65-VCK5000; 0-10м/с; 0-10В	E+E
19	Датчик влажности и температуры	EE16-FT3B21; 0-10В / 50мм	E+E
20	Шланг вытяжного воздуха	UNI E13/S V2A, витой	SHP
21	Вытяжной вентилятор	G2E160-AY47-57 UL/CSA 230В/60Гц 280Вт 50Гц 270Вт	Ebm
22	Приточный вентилятор	G2E160-AY47-57 UL/CSA 230В/60Гц 280Вт 50Гц 270Вт	Ebm
23	Клеммная коробка	PC99 IP66 серая	Spelsberg
24	Датчик расхода приточного воздуха	EPDM WN0260	Späh
25	Контроллер скорости	PAE10E-M	Ziehl-Abeg.
26	Контроллер скорости	PAE10E-M	Ziehl-Abeg.
27	Реле перепада давления приточного воздуха	604.9110020; 50-500Па	HubaContr.
28	Реле перепада давления вытяжного воздуха	604.9110020; 50-500Па	HubaContr.
29	Источник питания	S25W24 Код: 11055; 26Вт/1,1A	Schukart
30	Передатчик расхода приточного воздуха	-	E+E
31	Передатчик расхода возвратного воздуха	-	E+E
32	Датчик положительного давления	694.912211010; 0-300Па	HubaContr.
33	Датчик отрицательного давления	694.912211010; 0-300Па	HubaContr.
34	Уплотнение	WN 0259	Späh
35	Блок ИБП VGD 1000	VGD1000-UL; 230В/1000ВА	J.Schneider
36	Батарейное питание для ИБП	SBL 18-12, 12В	J.Schneider
37	Трансформатор	Type ECE1.8B 110/230В/1кВА; IP00	J.Schneider
-	трубчатый предохранитель	T3, 15A (20x5A)	Wickmann
-	трубчатый предохранитель	T1, 6A (20x5A)	Wickmann
-	трубчатый предохранитель	T1A (20x5)	Wickmann
-	трубчатый предохранитель	F100мА (20x5)	Wickmann
-	трубчатый предохранитель	T2A (20x5)	Wickmann
-	Предфильтр для ИБП	Предфильтр (EN779/G4) Тип: G4 15/500, Размер: 100x70 мм	Viledon



12. Монтажная схема

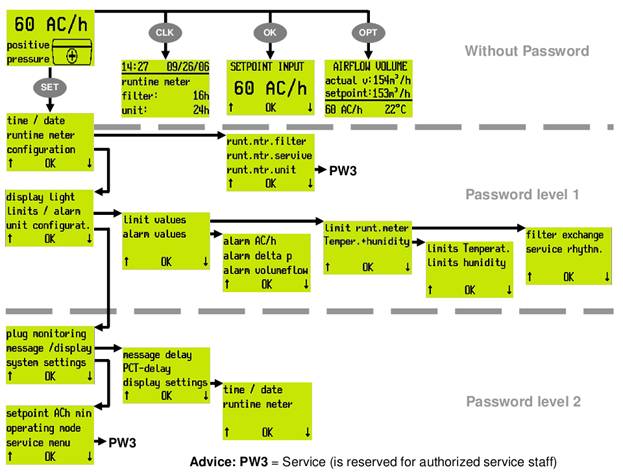

13. Навигация многофункционального дисплея Передвижной Вентиляционной Системы Bio.A.S.

Уровень Пароля 2

Уровень Пароля 1

Помните: УП3 (PW3) = Обслуживание (зарезервирован за уполномоченным техническим персоналом)

Без пароля



14. Протокол ДЭГС



15. Отчет об измерениях



Словарь сокращений

CLK - Часы (см. Меню МФД)

DEHS (ДЭГС) - Ди-2-этил-гексил-себазат (аэрозоль для испытания на протечку)

ESC – Выйти или завершить (см. Меню МФД)

LED – Светодиод

MFD (МФД) – Многофункциональный дисплей

OK – Подтвердить / активировать или выбрать (см. Меню МФД)

OPT - Опции (см. Меню МФД)

PCT (СУТП) – Система Управления Технологическими Процессами

PW (УП) – Уровень пароля

r.h. (ОВ) – Относительная влажность

SET – Настроить (см. Меню МФД).
