Комплекс измерительный метеорологический АМС - МЕТЕО (стр. 2 )

-  "Текущие атмосферные явления";

-  вывод значений метеорологической дальности видимости, температуры и относительной влажности воздуха, температуры поверхности почвы, атмосферного давления на уровне станции, продолжительности солнечного сияния (см. таблица 1);

-  текущий 3-х часовый график атмосферного давления.

12:05

13:05

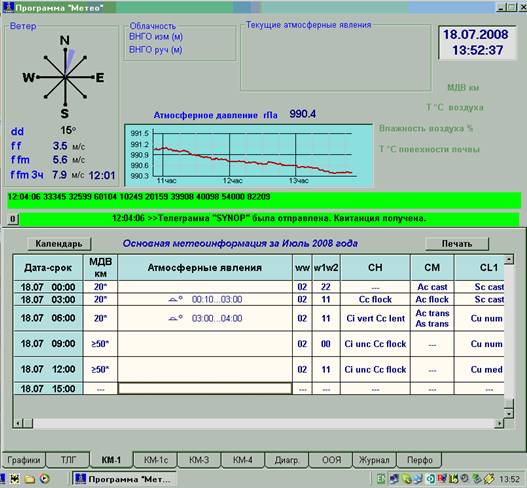

Примеры окна программы "Метео"

Рисунок 1

Таблица 1

Метеовеличина	Наименование поля на экране дисплея	Единица измерения	Количество разрядов	Цена единицы наименьшего разряда
1  Высота нижней границы облаков	ВНГО	м
2  Температура воздуха	Т° воздуха  °С	°С	3	0,1
3  Относительная влажность воздуха	Влажность воздуха  %	%	3	1
4  Метеорологическая дальность видимости	МДВ м	м	4
5  Список атмосферных явлений	Текущие атмосферные явления
6  Среднее направление ветра за 10 мин	dd  °	…°	3	1
7  Средняя скорость ветра за 10 мин	ff  м/с	м/с	3	0,1
8  Максимальная скорость ветра за 10 мин	ffm  м/с
9  Максимальная скорость ветра за последние 3 часа мин	Ffm3ч  м/с	м/с	3	0,1
10  Атмосферное давление	Атмосферное давление гПа 	гПа	5	0.1
11  Продолжительность солнечного сияния

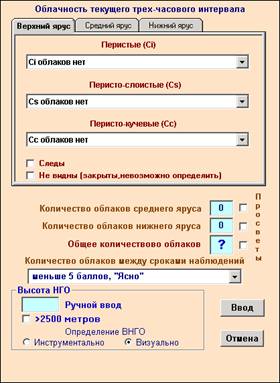

4.2.1.1  В окне "Облачность" индицируется значение ВНГО измеренное прибором - "ВНГО изм (м)" и введенное наблюдателем в ручную – "ВНГО руч (м). При нажатием левой кнопки мыши на надписи "Облачность" вызывается диалоговое окно "Облачность текущего трехчасового интервала" (см. рисунок 2), в котором введенные данные облачности в срок наблюдения будут занесены в электронную книжку КМ-1.

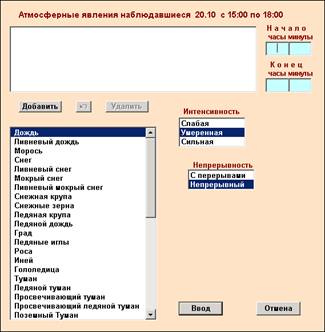

4.2.1.2  При нажатии левой кнопки мыши на поле окна "Текущие атмосферные явления" наблюдатель осуществляет ввод текущих погодных явлений (см. рисунок 2), которые также будут занесены в электронную книжку КМ-1.

4.2.1.3  Вывод значений параметров ветра, метеорологической дальности видимости, температуры и относительной влажности воздуха, температуры поверхности почвы, атмосферного давления на уровне станции, продолжительности солнечного сияния осуществляется от соответствующих измерителей, подключенных к станции (см. рисунок 1, на котором отмечены данные от измерителей – МАРК, БАР). При отсутствии измерителей соответствующие надписи на экране становятся блеклыми и наблюдатель должен осуществлять ручной ввод соответствующих параметров на странице КМ-1 (см. рисунок 1, рисунок 3) в окне ввода данных в КМ-1 после наступления срока. Обновление данных на экране АРМС происходит каждую 1 мин. Перечень метеовеличин значения, которых отображаются на экране АРМС, указан в таблице 1.

4.2.2  Кнопка предназначена для завершения работы с программой ПРОГРАММЫ "Метео" . Кнопка предназначена для свертывания окна ПРОГРАММЫ "Метео" на рабочем столе

В рамку "Текущие атмосферные явления" вводятся явления погоды за текущий срок, при этом в текущем отображении в ней отображаются только неоконченные явления.

Рисунок 2

4.3  Страница КМ-1

4.3.1  Страница КМ-1 предназначена для формирования электронной книжки КМ-1: для занесения и просмотра всех записей метеонаблюдений (см. рисунок 1) аналогично формату книжки КМ-1, которая предусмотрена "Наставлением метеостанциям и постам…". На странице КМ‑1 также предоставляется просмотр данных метеонаблюдений текущего и архивных сроков за текущий/архивный месяц.

4.3.2  Для страницы КМ-1 используются следующие условные обозначения (см. рисунок 1):

, - кнопки и клавиша просмотра списка метеоведичин в окне «Основная метеоинформация за [месяц] [год] »

Клавиша "Внесение и корректировка данных за текущий срок"

-  клавиша для вывода метеонформации на печать ;

-  клавиша «Календарь» для выбора даты архива

4.3.3  При открытии страницы КМ-1 в соответствующих столбцах фиксируются текущие значения метеовеличин от измерителей (например, анемометра и барометра), см. рисунок 1. Заполнение данных электронной книжки осуществляется автоматически при наличии соответствующего измерителя и по ручному вводу.

4.3.4  В срок наблюдения наблюдателю необходимо заполнять форму ввода данных для электронной книжки КМ-1 (см. рисунок 3) "Срок: "дата" "время" (далее по тексту – форма "Срок"), в которой автоматически в срок фиксируются значения метеовеличин, поступившие от измерителей, данные ручного ввода по виду наблюдений, для которых отсутствуют автоматические измерения, и явления погоды. Наблюдатель осуществляет ручной ввод значений метеопараметров при отсутствии автоматического измерителя (например, наблюдения за температурой и влажностью воздуха по психрометру) и также имеет возможность откорректировать значения метеовеличин, поступившие от измерителей.

Внимание! Данные от измерителей не рекомендуется исправлять в ручную между сроками и непосредственно перед сроком, если возникает такая необходимость, напримерто желательно откорректировать численные значения после срока.

При возникновении ровно в срок окна-сообщения "Сформируйте сообщение КН-01" необходимо просто щелкнуть "мышкой" по клавише "Замечание принято", при этом также ровно в срок в электронной книжке появляется текущий срок. Затем необходимо дважды щелкнуть по строке уже предыдущего срока КМ-1, причем после этого появится форма "Срок" для ввода данных, по значениям которых затем формируется сводка КН-01.

Аналогично исправления метеоданных за предшествующие сроки в книжке КМ-1 допускается в течение 1 месяца, но исправления сводки КН-01 при этом не будет фиксироваться.

По каждому виду наблюдения в форме предусмотрены рамки ввода-вывода метеопараметров как по ручному вводу, так и при автоматическом вводе от измерителей:

- "МДВ";

- "Атмосферные явления";

- "Код W1W2", "Код WW"

- "Облачность и ВНГО";

- "Температура и влажность": "Температура поверхности почвы", "Температура воздуха", "Другие параметры";

- "Ветер";

- "Давление";

- "Другое"

В форме ввода данных в верхнем левом углу окна зафиксирован срок: дата и время.

Щелкнув мышкой внутри поля каждой рамки ввода-вывода метеопараметров, кроме рамки "Другие параметры", появляется окно ввода метеоданных по виду наблюдений, см. рисунки 4-10.

Перфорация

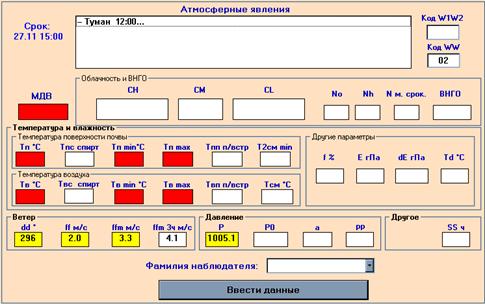

Пример автоматического заполнения формы при наличии анемометра "МАРК 60" и барометра БАР

Перфорация

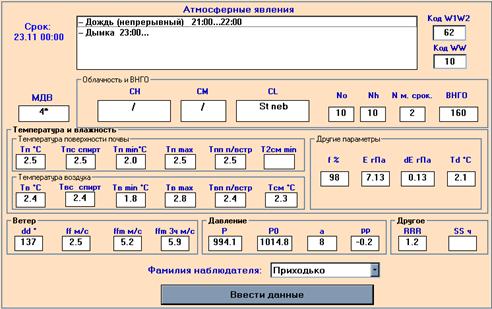

Пример заполнения формы в срок

Рисунок 3

4.3.4.1  Форма ввода значений МДВ

При наличии подключенного измерителя МДВ к станции, в форме ввода значений МДВ в срок будет зафиксировано значение МДВ, полученное по прибору (см. рисунок 4), которое наблюдатель может зафиксировать для книжки КМ-1 или исправить в ручную.

Рисунок 4

При отсутствии инструментальных измерений МДВ, необходимо выбрать значение МДВ по визуальным ориентирам, сделав отметку в рамке "Определение МДВ" – "Визуально, и ввести значение МДВ согласно раскрывающемуся списку, который приведен в соответствие с кодом КН-01.
