Комплекс измерительный метеорологический АМС - МЕТЕО (стр. 4 )

Рисунок 7

Рисунок 7-1

Рисунок 7-2

Пример текстового файла ввода поправок для термометров Correction. txt

Поправки термометров

[SRA]

Term=0

Bar=0

[Ta] ;Сухой термометр

1= -30 / -26.7 : 0

…

5= 37.2 / 40.0: -0.2

[Tva] ;Смоченный термометр

1= -30 / -6.7 : 0

2= -6.6 / 25.5: 0.1

3= 25.6 / 40.0: 0.2

[Tamin] ;Минимальный термометр воздуха

1= -40 / -37.5 : -0.2

…

6= -7.4 / -2.5 : 0.1

7= -2.4 / 40 : 0

[Tamax] ;Максимальный термометр воздуха

1= -36 / -26.7 : 0.5

2= -26.6 / -20 : 0.4

3= -19.9 / -10 : 0.3

4= -9.9 / -6 :0.2

.

.

.

[Tg040]

1= -10 / 14.9 : 0.2;1.5

2= 15 / 24.8 : 0.1;0.4

3= 24.9/40 : 0.2;1.3

Рисунок 7-1

Внимание! 1) Все измерения температуры по датчику и ручной ввод по термометрам в программе МЕТЕО ограничены нижним пределом измерения  температуры - "-40 град" , и при этом запись ниже - 40, например "-45.5", будет неправильной.

2) В строке символ ";" – означает комментарии, например ";1.5" может означать , что ранее была введена поправка 1.5.

3) В записи значений диапазона температур и поправок необходимо в качестве разделительного знака использовать знак "точки" - "." .

4.3.4.7  Форма ввода параметров ветра

При наличии анемометра МАРК 60.1, подключенного к комплексу, в рамках вывода "dd", "ff", "ff m" "ff m 3ч " на основной форме (рисунок 1), будут индицироваться измеренные текущие значения среднего направления и средней скорости ветра за 10 мин, максимальной скорости ветра за 10 мин и за 3 часа, а также и в форме вывода значений в срок "Ветер" в соответствующих рамках вывода (рисунок 3) – "dd °", "ff м/с", "ff m м/с" "ff m 3ч м/с", при чем при старте программы первые 10 мин значения параметров ветра не индицируются.

Для ручного ввода и корректировки автоматических данных параметров ветра необходимо щелкнуть "мышкой" в любой рамке вывода значений "Ветер", при этом откроется форма "Параметры ветра "срок"" (см. рисунок 8), в которой будут зафиксированы данные от датчика или необходимо ввести данные ручного ввода по измерителю, которой присутствует на метеостанции и имеет индикатор, например М63-М1.

При определении ветра как "переменный" рекомендуется в рамку "Среднее направление" ввести значение "999".

По клавишам "Ввод/Отмена" подтверждается ввод данных.

При достижении текущей максимальной скорости ветра значений выпуска штормовой сводки на форме фиксируется время (см. Рисунок 8), в строке сообщений поступает уведомление

"Предложено отправить сводку WAREP STORM",

которое фиксируется в Журнале работы, например:

13:20:00 Предложено отправить сводку WAREP STORM

а также звучит звуковой сигнал и мигает надпись "ffm", при щелчке "мышкой" по надписи, наблюдатель переходит на страницу "ТЛГ" отправки штормовой сводки. Аналогично организована процедура формирования отмены шторма по скорости ветра – по истечении 20 мин. уменьшения скорости ветра.

За срок фиксируется время возникновения наибольшей максимальной скорости ветра.

Рисунок 8

Значения данных по ветру записываются в файлы:

ü  Wind_S. csv - 10-минутные значения среднего направления, средней и максимальной скорости ветра в скалярной обработке,

ü  Wind_V. csv - 10-минутные значения среднего направления, средней и максимальной скорости ветра в векторной обработке,

ü  Scal1m. csv - 1-минутные значения среднего направления, средней и максимальной скорости ветра в скалярной обработке,

ü  Vect1m. csv - 10-минутные значения среднего направления, средней и максимальной скорости ветра в векторной обработке,

ü  Mark60.DAT – 3-секундные значения направления и скорости ветра.

которые затем можно просматривать и обрабатывать с помощью программы MS Excel.

Внимание! Для просмотра или обработки этих файлов необходимо предварительно скопировать их из базы в другую директорию, т. е. нельзя допускать одновременного открытия файлов данных ветра оператором и программой Метео.

4.3.4.8  Форма ввода параметров давления

При наличии барометра типа БАР, подключенного к комплексу, в рамке вывода "Атмосферное давление гПа" на основной форме (рисунок 1) будет индицироваться измеренное текущее значение давления и график значений за текущие 3 часа, а также в форме вывода значений в срок - "Давление" в соответствующих рамках вывода (рисунок 3) – "Р °", "Р0", "а", "рр" :

-  Р – это в срок / текущее измеренное значение давление на уровне станции;

-  Р0 - это в срок / текущее измеренное значение давление на уровне станции, приведенное к уровню моря по реальной атмосфере (определяется автоматически);

-  рр – значение барической тенденции, которое определяется автоматически при наличии значения давления за предыдущий срок;

-  а - характеристика барической (код) тенденции, вводится вручную.

При старте программы "Метео" значение давления не индицируется до 2 мин.

В срок автоматически будут зафиксированы значения Р и Р0.

Для вычисления приведенного давления на станции к уровню моря по реальной атмосфере необходимо иметь значения температуры и влажности воздуха или измеренные автоматически или введенные в ручную, при их отсутствии появляется предупреждающее сообщение (см. рисунок 9).

Для корректировки автоматических данных параметров давления и ручного ввода необходимо щелкнуть "мышкой" в любой рамке вывода значений "Давление", при этом откроется форма "Барометрические параметры "срок"" (см. рисунок 9), в которую вводятся данные ручного ввода по ртутному барометру, или зафиксированы данные от датчика БАР при его наличии.

Для определения значения и характеристики барической тенденции необходимо открыть форму "Барометрические параметры "срок"":

ü  при проведении непрерывных наблюдений и наличия значения давления за предыдущий срок, нужно щелкнуть "мышкой" в рамке "Величина барической тенденции", при этом появится его численное значение, затем из списка "Характеристика барической тенденции (код КН-01)" выбирается код характеристики барической тенденции, который определяется визуально по изменению графика давления;

ü  при отсутствии значения давления за предыдущий срок, рекомендуется ввести численное значение барической тенденции в рамку "Величина барической тенденции" или в предыдущем сроке ввести значение давления, и затем аналогично ввести код характеристики барической тенденции

По клавишам "Ввод/отмена" подтверждается ввод данных.

Рисунок 9

4.3.4.9  Форма ввода количества осадков

Для ввода количества осадков необходимо щелкнуть "мышкой" в рамке вывода значений "RRR" в поле "Другое", при этом откроется форма "Количество осадков за период "срок"" (см. рисунок 10). В рамке "мм" зафиксируются данные от автоматического датчика, при его наличии, или для ввода вручную данных со штатного измерителя, который присутствует на метеостанции.

По клавишам "Ввод/Отмена" подтверждается ввод данных.

Рисунок 10

4.4  Страница ТЛГ

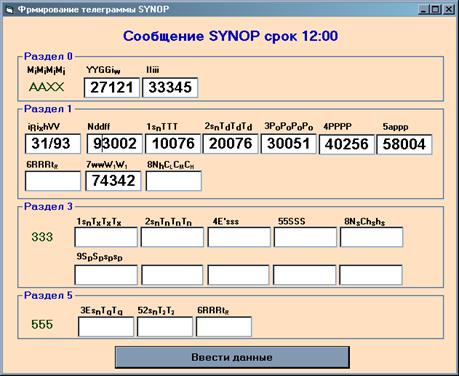

4.4.1  Ровно в срок на экране наблюдателя появится заготовка сводки КН-01 "Формирование телеграммы SYNOP" (см. рисунок 11), а также после заполнения или исправления данных в форме "Срок" за предыдущий срок, при этом по нажатию клавиши "Ввести данные" открывается страница "ТЛГ" (см. рисунок 12).

4.4.2  Для заполнения или исправления групп кода метеосводки КН-01 (SYNOP) необходимо просто щелкнуть "мышкой" по группе кода, причем после этого клавиатурой ПК исправляется или заполняется эта группа. После того как метеонаблюдатель клавишей "Ввести данные" подтвердит сформированную сводку, текст сводки отобразится в редакторе страницы "ТЛГ".

Рисунок 11

Для того, чтобы удалить группу кода, которая автоматически активизировалась или заполнилась, а по плану кода станция ее не формирует, или наблюдатель случайно включил группу кода, щелкнув по рамке вывода группы кода, например 3РоРоРоРо, то необходимо установить курсор в рамке вывода и нажать на клавиатуре клавишу "Esc" и тогда рамка вывода кода станет "пустой".

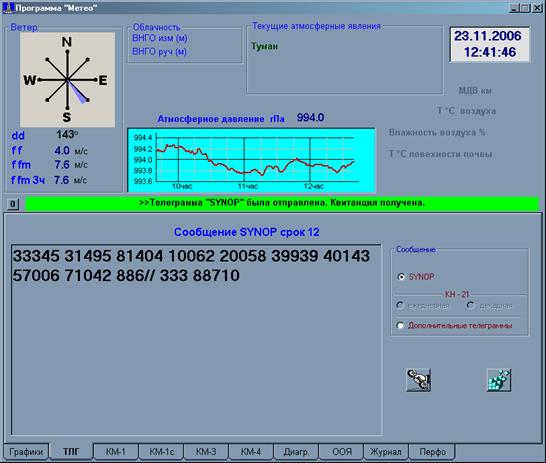

Рисунок 12

4.4.3  Для отправки метеосводки КН-01 (SYNOP) необходимо нажать "мышкой" на кнопку передачи сводки. В строке сообщений метеонаблюдателю появляется надпись:

"Отправляется телеграмма "SYNOP"

затем подтверждение об успешной отправке телеграммы или не отправке:

"Телеграмма "SYNOP" была отправлена. Квитанция получена"
