"Ошибка связи!!! Телеграмма "SYNOP" не отправлена"

4.4.4  Для формирования других синоптических метеосводок, см. рисунок 12, необходимо выбрать из выпадающего списка перечня типов метеосводок необходимую и в текстовом редакторе набрать текст, как правило без индекса станции, который уже учтен в заголовке, например:

ü  Выбрав из списка "Радиометрия", набрать текст: "14808 80011"

ü  Выбрав из списка "STORM", автоматически предлагается время " 2800001", затем набрать текст:

"11 1320408"

При выборе из списка метеосводок WAREP - STORM, AVIA, в текстовом редакторе автоматически формируется группа кода времени формирования сводки.

При формировании из списка текста какой-либо сводки в текстовом редакторе сохраняется набранный текст и при переходе на другую сводку или на другую страницу.

4.4.5  Отправка синоптических метеосводок осуществляется аналогично п.3.4.3.

4.4.6  Тексты всех отправленных сводок сохраняются в журнале работы.

4.4.7  При наличии связи на метеостанции по интернету и отправки сводок через страницу ГЦСТ (http://gcst. meteo. ), программа МЕТЕО использует для передачи сводок открытие этой страницы. Если невозможно передать сводки через программу МЕТЕО, то необходимо проверить открытие этой страницы с помощью интернет-эксплорера (Internet Explorer). Если страница не отрывается, то для передачи сводок необходимо использовать другие каналы связи предусмотренные на данной метеостанции, например, связь по телефону, до восстановления связи через страницу ГЦСТ. Если страница ГЦСТ открылась, то передать сводку через страницу и повторить отправку сводки через программу МЕТЕО. Если попытка отправки сводки через программу МЕТЕО получилась неудачной, то перезагрузить программу МЕТЕО и повторить попытку отправки сводки через программу МЕТЕО. В случае повторной неудачной попытки – перезагрузить ПК, если и в этом случае не удастся отправить сводку через программу МЕТЕО, а страница ГЦСТ открывается и сводки через нее отправляются успешно, то, возможно, ГЦСТ поменял настройки своей страницы, и в таком случае необходимо обратиться к разработчику программы МЕТЕО, чтобы внести изменения в настройки связи, а до тех пор использовать другие каналы связи.

4.5  Страница Журнал

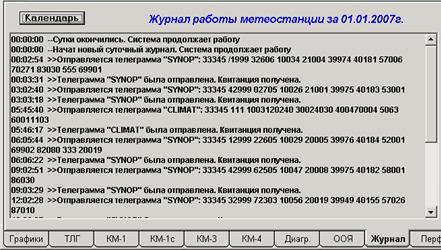

4.5.1  Для просмотра журнала работы программы необходимо открыть закладку "Журнал" (см. рисунок 13), в которой зафиксированы:

-  все записи работы с программой "Метео";

-  телеграммы и сообщения – тексты отправляемых телеграмм и сообщения при отправке;

-  неисправности работы подключенных к станции измерителей;

Рисунок 13

4.6  Книжка КМ-3

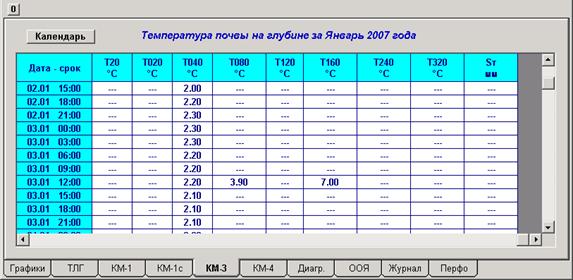

4.6.1  Для просмотра данных от датчиков температуры почвы, необходимо перейти на страницу КМ‑3, на которой отображаются данные при наличии соответствующих датчиков: по температуре поверхности почвы и на 2 см над поверхностью почвы, температуры почвы на глубинах на участке без растительного покрова, температуры почвы и грунта на глубинах под естественным покровом (см. рисунок 14-а).

Также при отсутствии датчиков по каким-либо глубинам на этой странице осуществляется ручной ввод данных (см. рисунок 14-б).

Ручной ввод данных по температуре поверхности почвы и над поверхностью почвы на 2 см осуществляется в форме ввода данных для КМ-1 (см. рисунок 3) - форма "Срок" (см. рисунок 7).

4.6.2  Для измерения температуры почвы на поверхности почвы и на глубинах предлагается использовать датчики температуры почвы ДПСА, в количестве до 13 шт. (см. Комплект датчиков температуры почвы ДПСА. Руководство по эксплуатации ААЕЛ.405112.010).

4.6.3  Заголовки таблицы на странице КМ-3 означают:

- при наличии датчика поверхности почвы*: Tg, Tg min, Tg max – соответственно вывод текущей за 1 мин температуры поверхности почвы, текущих минимальной и максимальной температуры поверхности почвы между двумя последовательными сроками наблюдений и в срок[1];

- при наличии датчика над поверхностью почвы 2см*: Ta2, Ta2min - соответственно вывод текущей за 1 мин температуры воздуха на 2 см над поверхностью почвы, текущей минимальной температура воздуха на 2 см над поверхностью почвы между двумя последовательными сроками наблюдений и в срок;

* - данные от датчиков на странице КМ-3 не изменяются после осуществления ручного ввода в форме "Срок"

Tg5, Tg10, Tg15, Tg20 – вывод от датчика (ручной ввод) значений температуры почвы на участке без растительного покрова на глубинах соответственно 5, 10, 15, 20 см между двумя последовательными сроками наблюдений и в срок наблюдений;

Tg020, Tg040, Tg080, Tg120, Tg160, Tg240, Tg320 - вывод от датчика (ручной ввод) значений температуры почвы и грунта под естественным покровом на глубинах соответственно 0,20; 0,40; 0,80; 1,20; 1,60; 2,40; 3,20 м между двумя последовательными сроками наблюдений и в срок наблюдений.

Ручной ввод значений температуры по глубинам возможен только после срока, форма ввода вызывается двойным щелчком "мыши" по строке предыдущего срока, см. рисунок 14-с.

Вывод численных значений температур осуществляется в диапазоне от –40,0 до 90,0 °С с учетом 0,1 или 0,01°С в зависимости от установок.

При отсутствии какого-либо датчика или неисправности в соответствующей рамке вывода отсутствуют численные значения "---".

Текущие данные от датчиков почвы сохраняются в файлах баз:

ü  В базе МЕТЕО - Pochva. csv.

ü  В базе АРМН (при работе в составе комплекса АМАС Авиа-1):

- Pochva. csv - глубинные датчики, Ta2.DAT – над поверхностью почвы на 2 см, Tg0.DAT – на поверхности почвы.

Для просмотра этого файла нужно скопировать в другую директорию и осуществить просмотр стандартной программой "Блокнот" или Excel.

а)

б)

в)

Рисунок 14

Согласно "Методическим указаниям по машинной обработке.." при ручном вводе для того, чтобы получить соответствующую запись "‑" или "/" по температуре в перфорации в блоках "=08,=09, =10" необходимо при заполнении формы, см. рисунок 14:

-  для получения знака "‑" необходимо не заполнять рамку ввода или пропустить ввод, ставя указатель "мыши" на рамку следующего ввода численного значения или по клавише клавиатуры "Enter" переходить последовательно из рамки в рамку ввода;

-  для получения знака "/" – с клавиатуры знак нельзя ввести, при этом выводится окно предупреждения, поэтому необходимо исключить в конфигурации программы наличие датчика, см. Приложение.

г)

Рисунок 14

Присутствие блока "=08" в перфорации определяется в файле Meteo. ini

[Perfo]

16=1

;08=1

- запись 16=1 – означает отсутствие блока "=11" в перфорации.

– наличие ";" перед строкой "08=1"- означает, что блок присутствует в перфорации, см. Приложение.

4.6.4  Для формирования в перфорации блока "=11" необходимо вводить в КМ-3 значения высоты снега у термометров "Sт". В данную рамку разрешен ввод символа "/". R

д)

Рисунок 14

Если Sт<0.5 см, то для, чтобы получилось кодирование "=11,0, " необходимо набрать в КМ-3 в рамке "Sт" любое значение отличное от "0" (от 0.1 до 0.4).

4.7  Книжка КМ-1c

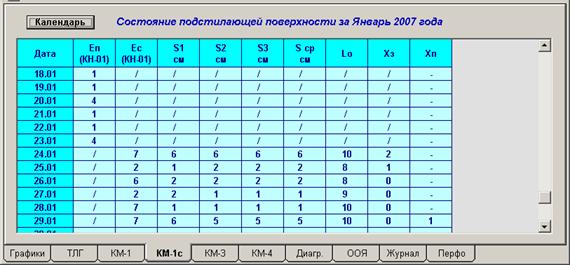

4.7.1  Для ввода данных состояния подстилающей поверхности почвы необходимо перейти на страницу КМ‑1с, (см. рисунок 15).

Ручной ввод данных осуществляется в форме ввода данных для КМ-1с (см. рисунок 16) - форма "Состояние подстилающей поверхности "дата"" .

1) Примеры формирования группы кода в сводке SYNOP к рисунку 15:

26/01/07 06:06:32 >>Отправляется телеграммa "SYNOP": 33345 11497 82502 11034 21042 39951 40163 52004 69952 77172 8872/ 333 21035 46002 88714

27/01/0706:05:45 >>Отправляется телеграммa "SYNOP": 33345 32998 01803 11086 21105 39890 40106 57022 333 21086 42001

28/01/07 06:10:24 >>Отправляется телеграммa "SYNOP": 33345 12599 63105 11061 21101 39850 40063 52021 69912 83584 333 21064 47001

29/01/07b06:12:54 >>Отправляется телеграммa "SYNOP": 33345 11496 82204 11006 21012 39704 49909 57026 60032 77172 8872/ 333 21067 47005 88515

Рисунок 15

Ручной ввод данных состояния подстилающей поверхности почвы при отсутствии снежного покрова – выбирается из выпадающего списка "Состояние поверхности почвы", код вводится согласно таблице 0901 кода КН-01 (см. рисунок 15) и заносится в колонку Еп (КН-01).

Для ручного ввода данных при наличии снежного покрова необходимо сначала ввести по таблице 0975 кода КН-01 (см. рисунок 16) в баллах в рамке "Lo" - степень покрытия снегом видимой окрестности станции, при этом становятся активными (доступными для ввода) выпадающие списки "Состояние снега", "Характер залегания снега", "Структура снега" (см. рисунок 16).
