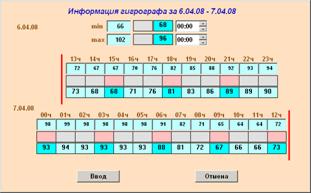

Рисунок 21

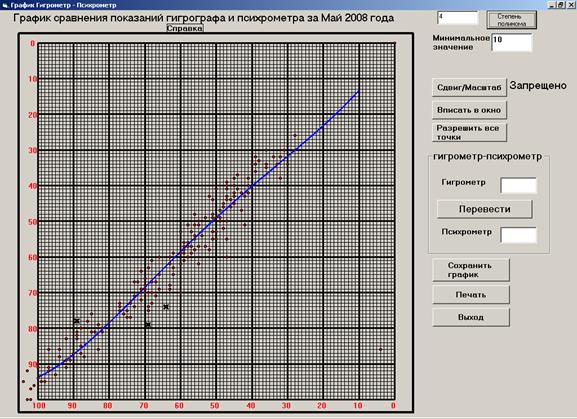

Рисунок 22
Рисунок 22-1

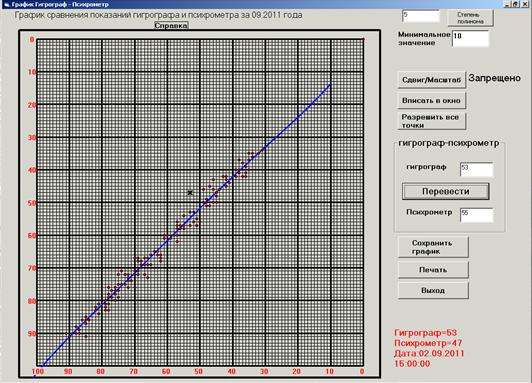

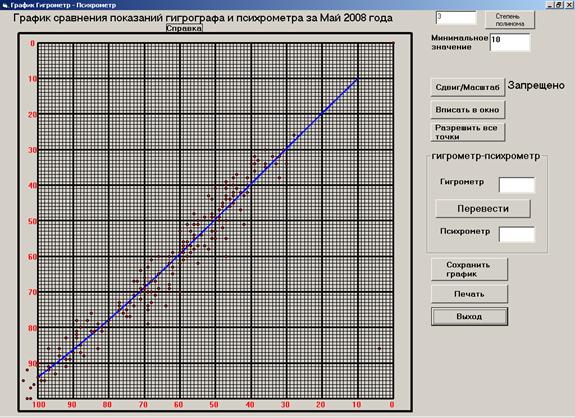

Для этого необходимо нажать в закладке "Гигрограф" кнопку "Новый график" и при этом выводится соответствующее окно "График сравнения показаний гигрографа и психрометра за "месяц" "год"", см. рисунок 22, при этом на все имеющееся (менее 150 и/или более) введенные значения влажности по гигрографу и психрометру автоматически построится график. При просмотре графика можно до 4 точек не учитывать, отметив их на графике, щелкнув левой кнопкой мыши по этим точкам, точки отметятся "крестиком", см. рисунок 22. После этого график автоматически перестроиться. При ручном вводе ленты гигрографа могут быть ошибки введенных значений. Для этого с помощью правой кнопки мыши, отметив точку графика, можно определить срок и введенные значения гигрограммы и психрометра, см. рисунок 22.
По вводу значения степени полинома (от 2 до 5) и нажатию кнопки "Степень полинома" строится график сравнения показаний гигрографа и психрометра, с помощью которого затем вычисляются поправки к значениям гигрографа.

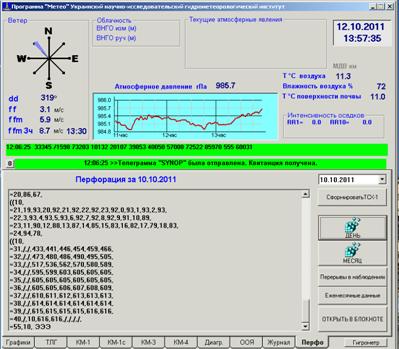

При сохранении построенного графика по кнопке "Сохранить график" в файл месячной базы VaGraf. csv, вычисляются коэффициенты полинома в файл месячной базы koef. txt, по которым будет произведена перфорация, например:
((05,
=21,19,53,20,54,21,60,22,64,23,70,0,74,1,77,2,77,
=22,3,75,4,69,5,62,6,52,7,42,8,36,9,32,10,31,
=23,11,31,12,30,13,32,14,32,15,32,16,32,17,36,18,42,
=24,83,29,
Также предусмотрена возможность изменить сохраненный график, для этого по кнопке "Новый график" вновь строится график и затем вновь сохраняется по откорректированным данным, тогда перфорация будет вновь пересчитана.
Кнопка "Сохраненный график" вызывает сохраненный график для его просмотра с указанием степени полинома, которая была применена.

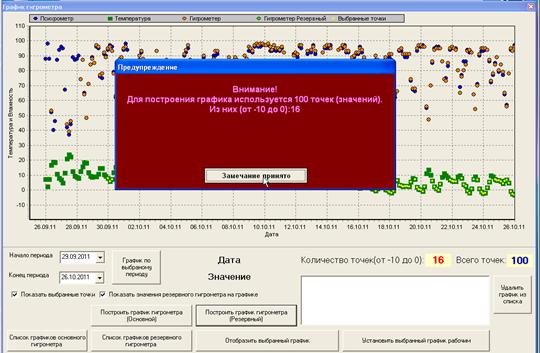

На рисунке 22-1 представлены предупредительные сообщения: при отсутствии данных по гигрографу, при недостаточном количестве данных и при замене (перезаписи сохраненного) графика сравнения.
4.10.5 На странице "Диагр" имеется возможность при наличии автоматического датчика НМР-45D, ф. Вайсала, и проведения наблюдений по психрометру, использовать данные с датчика в режиме автоматического заполнения термограммы и гигрограммы и автоматического вычисления поправок, см. рисунки 22-2, 22-3. Данные с датчика затем используются в перфорацию вместо данных термографа и гигрографа.

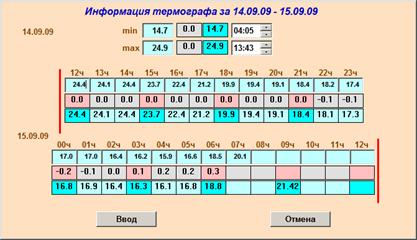

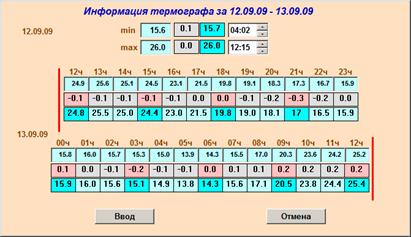

Заполнение термограммы по данным автоматического датчика
Рисунок 22-2

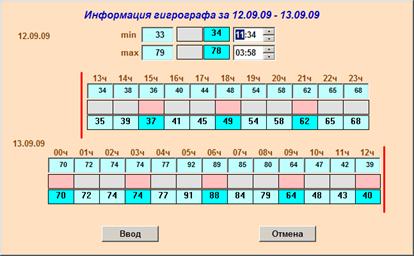

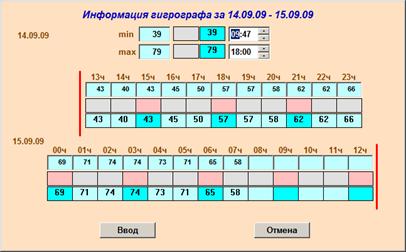

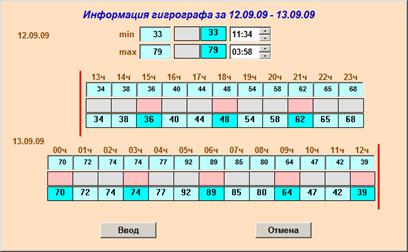

Заполнение гигрограммы по данным автоматического датчика и психрометра

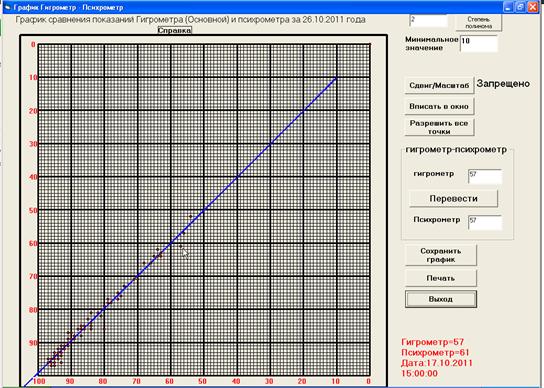

Гигрограмма после построения графика сравнения показаний датчика и психрометра.
Рисунок 22-3

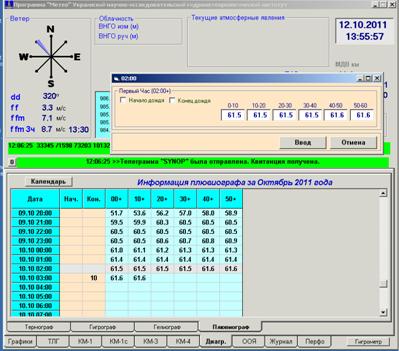

4.10.6 При наличии автоматического датчика измерения осадков ВОА-1, ф. Миррад, и проведения наблюдений по плювиографу, на странице "Диагр" имеется возможность использовать данные от датчика в режиме автоматического заполнения плювиограммы, см. рисунок 23, страница "Плювиограф". В верхней части окна при этом становится активной рамка "Интенсивность осадков", в "RR1="- количество осадков за 1 мин и "RR10="- количество осадков за 10 мин, в которой отображаются данные с датчика ВОА-1. Эти данные, затем используются в перфорацию вместо данных плювиографа в блоках =31, =32,…=54.
Для корректировки данных плювиограммы, например, при выключении питания есть пропуски, то необходимо щелкнуть мышью по строке часа наблюдений и тогда появляется окно ручного ввода.
Заполнение плювиограммы по данным автоматического датчикаВОА-1
Рисунок 23

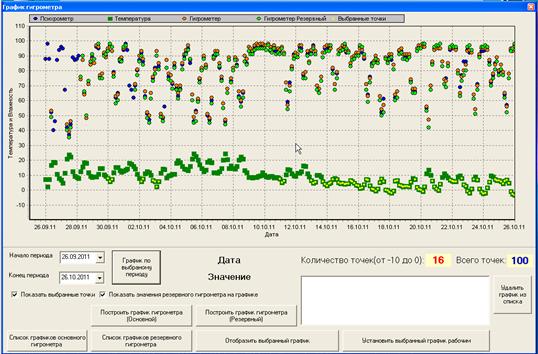

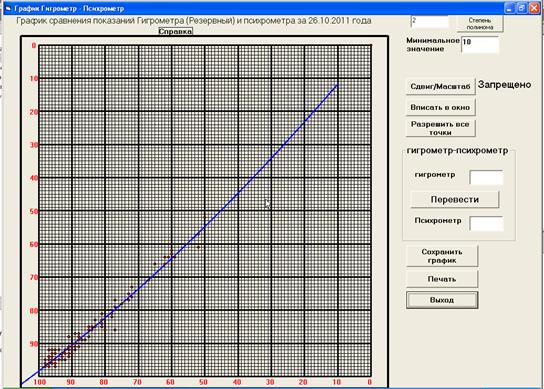

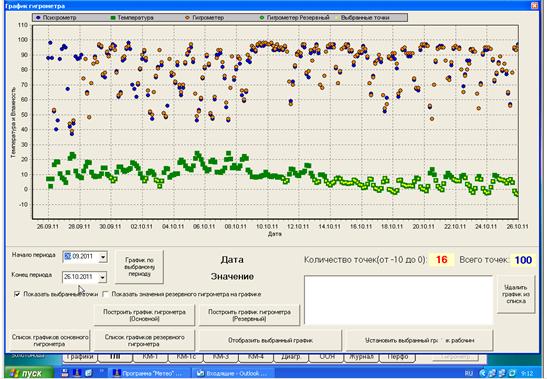

4.10.7 Для ввода данных гигрометра и просмотра предназначена кнопка "Гигрометр", см. рисунок 23.
ПРИЛОЖЕНИЕ
Указания по настройке конфигурации программы МЕТЕО в файле конфигурации Мeteo. ini
Файл Мeteo. ini после установки программы "Метео" на ПК метеонаблюдателя обычно расположен в директории Program Files\ Мeteo, но рекомендуется устанавливать программу "Метео" не на системном диске, где установлен Window′s, а создавать на пользовательском диске обычную рабочую папку "Метео".
Для настройки конфигурации программы "Метео" необходимо файл Мeteo. ini открыть с помощью блокнота, предварительно сохранив предыдущий файл в другой директории, чтобы можно было вернуться к прежним настройкам, и в следующих строках проверить или установить свои параметры (строки выделены желтым цветом):
1)
[GENERAL]
;Индекс метеостанции
MeteoID=34000
;Координатный номер метеостанции для режимной информации
PerfoID=4993630 – (должно быть 7 символов)
;Географическая широта станции
Latitude=49
;Высота станции над уровнем моря в метрах
MeteoHeight=155
; разница между
высотой станции над уровнем моря и высотой установки барометра над уровнем моря в метрах)
BarHeight=1.012 ; (разница между
высотой станции над уровнем моря и высотой установки барометра над уровнем моря в метрах)
;путь на базу МЕТЕО
BasePath=E:\Bases_Meteo\
;файл информации датчиков
SensorFile=D:\ sensor. dat ;– файл данных от измерителей при работе с индивидуальной программой "Метео"
;SensorFile=\\armn1\C\ARMN\sensor. DAT ;– файл данных от измерителей при работе с программой "Метео" в составе комплекса АМАС Авиа-1
;Варианты расчета ветра
Veter=2 ; 2-скалярный рекомендовано к применению
; 1-векторный
LocalDatch=1 ; 1-Датчики опрашиваются программой "Метео", 0 - Информация с датчиков с комплекса АМАС Авиа-1;
;AutoTermograph=1 ; 1-Термограф автоматически заполняется при наличии датчика температуры;
;AutoGigrograph=1 ; 1-Гигрограф автоматически заполняется при наличии датчика влажности;
2)
[Perfo] ; исключение или наличие формирования блоков перфорации: 08,09,16-20
16=1– такая запись означает, что в перфорации не будет присутствовать блок =16 и в КН-01 не будет группы 55SSS
;08=1 – такая запись означает, что наличие перед заголовком 08 знака ";" или отсутствие просто строки с заголовком 08 в перфорации означает, что будет присутствовать блок =08
;09=1 - означает, что в перфорации будет присутствовать блок =09 (температура на глубинах под естест. покровом)
17=1 - такая запись означает, что в перфорации будут отсутствовать блоки с 17 по 20
3) ввести фамилии метеонаблюдателей - до 15)
[Surnames]
1=Иванов
2=Петров
3=Сидоров
4=Юрченко
5=Запольский
6=Логвиненко
4)
У тех станций, где нет в плане наблюдений по всем термометрам или датчикам почвы – проверьте установки "1/0", т. е. наличие термометра/датчика почвы = "1", в блоке [TLGhead].
Tg5- Tg20 – коленчатые термометры, Tg020- Tg320 – вытяжные термометры
Значение "1" означает, что в окне ввода/вывода температуры почвы в срок присутствует рамка ввода/вывода значения:
1) осуществить ручной ввод значения при наличии наблюдения по термометру почвы на глубине,
2) от датчика, которое можно в ручную исправить или принять значение в срок
Например,
[TLGhead]
[Sensor]
DoSotix=1
PochvaDatch=1; - "0" когда нет датчиков почвы в МЕТЕО и АРМН АМАС
;Istochnik_dannihGND= ВТВП_П
;ВТВП_П
;ВТВП
;ИТВ
[SENSOR EXIST]
Tg5=1
Tg10=1
Tg15 =1
Tg20 =0
Tg020 =1
Tg040 =1
Tg080 =1
Tg120 =0
Tg160 =1
Tg240 =1
Tg320 =0
В приведенном примере: "На глубине 20, 120 и 320 см не ведутся наблюдения, нет рамок вывода и нельзя в ручную ввести значения"
; Проверить отправку сводок по программе Бриз (1)на АРМН в АМАС и можно отрегулировать время задержки
; Добавились строки для связи с Интернетом, если есть на ОПН, для этого необходимо иметь свой логин и пароль
[Svyaz]
; VidPosilkiSvodki - 1 только Бриз ( в АМАС)
; - 2 только Интернет (в отдельной МЕТЕО)
; - 3 Интернет+Бриз (в АМАС)
VidPosilkiSvodki=2
Outbox=C:\
Inbox=d:\
SendErrorBox=d:\
|
