Комплекс измерительный метеорологический АМС - МЕТЕО (стр. 3 )

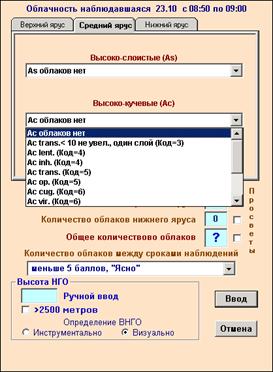

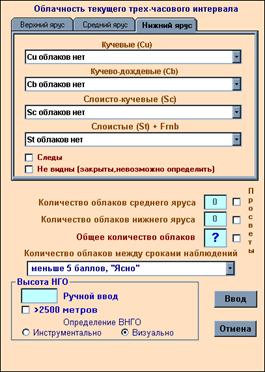

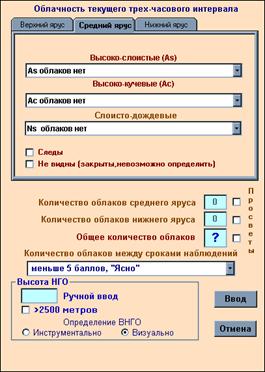

4.3.4.2  Форма ввода данных вида, количества облаков и значений ВНГО

При наличии подключенного измерителя ВНГО к станции в рамке "Облачность" "ВНГО изм" на основной форме будет индицироваться измеренное значение ВНГО, но в форме ввода значений ВНГО в срок не будет автоматически зафиксировано значение ВНГО полученное по прибору (см. рисунок 5). В таком случае наблюдателю необходимо в рамке "Определение ВНГО" поставить отметку "Инструментально" и ввести в рамке "Высота НГО" "Ручной ввод" - численное значение ВНГО измеренное по прибору.

Для визуального определения облачности аналогично сделать отметку "Визуально", и ввести значение ВНГО или отметить флажок ">2500 метров" для среднего/верхнего яруса.

Далее необходимо указать общее количество облаков всех ярусов, количество облаков нижнего или среднего яруса в баллах.

Для формирования записи в КМ-1 типа и разновидности облаков: по ярусам - верхний, средний, нижний необходимо выбирать соответствующую закладку, затем в соответствующем виде облаков из выпадающих списков по разновидностям сформировать запись в условных обозначениях для книжки КМ-1 и код для групп кода 1 и 3 разделов согласно сборнику кода КН‑01.

При количестве облачности нижнего/среднего яруса - 10 баллов, общем количестве также 10 баллов необходимо ставить отметку "Не видны" для соответствующих слоев верхнего/среднего яруса, аналогично необходимо ставить отметку по слоям - для следов облачности по ярусам "Следы", а для облачности с просветами – необходимо отметить флажок непосредственно рядом со значением баллов – "Просветы".

При тумане необходимо общее количество облачности оставлять "?" (по умолчанию при открытии формы – установлено "?", а для нижнего яруса ставить отметку "Не видны", тогда в КМ-1 будет соответствующая запись "?/?". Если было введено общее количество облачности в баллах, а надо поменять на "?", то с помощью клавиатуры нужно вставить в эту рамку символ "?".

Рисунок 5

4.3.4.3  Форма ввода явлений погоды

Атмосферные явления вводятся в форме "Атмосферные явления наблюдавшиеся за "дата" "срок", которая вызывается по щелчку "мышкой" в поле рамки "Текущие атмосферные явления" на основном окне или по щелчку "мыши" в форме "Срок" в рамке "Атмосферные явления" (см. Рисунок 6).

Рисунок 6

Выбрав из списка явление погоды и его характеристики (интенсивность, непрерывность, близость), необходимо ввести время его начала и/или конца, если явление было введено ранее, и подтвердить ввод.

4.3.4.4  Формирование кодов явлений погоды "W1W2", "WW"

Формирование кодов погоды в срок наблюдения или в последний час перед сроком наблюдения "Код WW" и прошедшая погода "Код W1W2" осуществляется автоматически с учетом введенного явления погоды в форме "Атмосферные явления наблюдавшиеся за "дата" "срок"" и по результату установленной цифры кода "0, 1, 2" - в окне "Облачность наблюдавшаяся в "срок" в рамке "Количество облаков между сроками наблюдений" (нужно выбирать соответствующий код: "ясно" - это "0", от "ясно до пасмурно" - это "1",  "пасмурно" - "2"). При этом допускается вручную исправить в рамках "W1W2", "WW" значения кодов.

Ручное изменение кодов "W1W2", "WW" необходимо вводить после набора всех данных в форме, в том числе – температуры воздуха и почвы, ветра и давления, после чего исправленные значения кодов зафиксируются в КМ-1 и сформированной сводке КН ‑01.

4.3.4.5  После ввода видимости, облачности и явлений погоды наблюдателю предоставляется возможность посмотреть результат автоматической перфорации блоков "=01" и "=03" по нажатию кнопки "Перфорация" на форме "Срок", см. рисунок 6.1.

Внимание! При нажатии кнопки "Перфорация" выводится содержание соответствующих блоков "=01" и "=03" в окно редактирования "Перфорация", в котором оператор может вручную исправить содержание и его сохранить (по кнопке "Сохранить") или не сохранять, если автоматически блоки закодированы правильно (по кнопке "Отмена").

Рисунок 6.1

После сохранения блоков "=01", "=03" данные записываются в месячную базу в файлах Km01Perfo. tbl и в дальнейшем используются в перфорацию.

Для автоматического переформатирования блока "=01" при изменении данных по облачности или по видимости (если перед этим было сохранение в окне "Перфорация" по клавише "Сохранить", т. е. уже осуществилась запись в файл) необходимо:

- открыть окно ввода облачности, которая наблюдалась в этот срок, см. рис. 5, независимо от того к чему относятся эти изменения – видимости или облачности,

- и нажать клавишу "Ввод", тогда эти изменения вступят в силу.

Для автоматического переформатирования блока "=03" при изменении данных по явлениям погоды (если перед этим было сохранение в окне "Перфорация" по клавише "Сохранить", т. е. уже осуществилась запись в файл) необходимо:

- открыть окно ввода явлений погоды, которые наблюдались в этот срок, см. рис. 6,

- и нажать клавишу "Ввод", тогда эти изменения вступят в силу.

4.3.4.6  Форма ввода параметров по температуре и влажности воздуха, по температуре поверхности почвы и над поверхностью почвы на 2 см

При наличии измерителя температуры и относительной влажности воздуха, датчиков почвы в рамках вывода "Т° С воздуха", "Влажность воздуха %", "Т° С поверхности почвы" на основной форме будут индицироваться измеренные значения (рисунок 1), а также и в форме вывода значений в срок в соответствующих рамках вывода (рисунок 3) – "Температура воздуха", "Температура поверхности почвы".

При наличии измерителя температуры и относительной влажности воздуха в форме "Срок" в рамке вывода "Температура воздуха" и "Другие параметры" автоматически индицируются следующие параметры:

-  температура воздуха в срок / текущая в течение срока – "Тв °С";

-  минимальная температура воздуха в срок / текущая минимальная в течение срока – "Тв min°С";

-  максимальная температура воздуха в срок / текущая максимальная в течение срока – "Тв max°С";

-  относительная влажность воздуха в срок / текущая в течение срока – "f %";

-  парциальное давление водяного пара в срок / текущее в течение срока - "E гПа";

-  дефицит насыщения в срок / текущее в течение срока - "dE гПа";

-  температура точки росы в срок / текущее в течение срока - "Td °"

Текущие данные от датчика температуры и относительной влажности воздуха сохраняются в файле ITV. CSV в базе МЕТЕО, просмотр этого файла осуществляется стандартной программой "Блокнот" или Excel.

Текущие данные от датчиков поверхности почвы и 2см над почвой сохраняются в файле Pochva. csv в базе МЕТЕО, просмотр этого файла осуществляется стандартной программой "Блокнот" или Excel.

Для ручного ввода и корректировки автоматических данных параметров по температуре и относительной влажности воздуха необходимо щелкнуть "мышкой" в рамке вывода "Температура воздуха", при этом откроется форма "Температура воздуха "срок"" (см. рисунок 7), в которой необходимо ввести данные или ручного ввода по психрометрическим термометрам без поправок, которые затем автоматически учитываются, при этом осуществляется контроль введения данных (см. рисунок 7-1), или будут автоматически зафиксированы данные от датчика.

Внимание! Значения параметров с учетом 0.1 необходимо вводить с разделительным знаком "точка" – ".".

Согласно "Методическим указаниям по машинной обработке.." при ручном вводе для того, чтобы получить соответствующую запись "‑" или "/" по температуре в книжке КМ-1 и перфорации в блоках "=04,=05" необходимо при заполнении формы, см. рисунок 7-2:

-  для получения знака "‑" - пропустить - не вводить численное значение;

-  для получения знака "/" - ввести с цифровой клавиатуры знак "/".

При невозможности исправить набранные значения примените клавишу "Очистить" и повторите ввод.

Внимание! Данные по психрометру вводятся в температурном диапазоне от –10 до 40 °С, при температурах ниже –10 °С необходимо вводить данные влажности по гигрометру.

Примечание. Поправки по термометрам вносятся в файл Correction. txt, значения которых при ручном вводе будут индицироваться в рамках вывода "Поправка" см. рисунок 7-1.
