Автоматические тормоза подвижного состава железных дорог (стр. 24 )

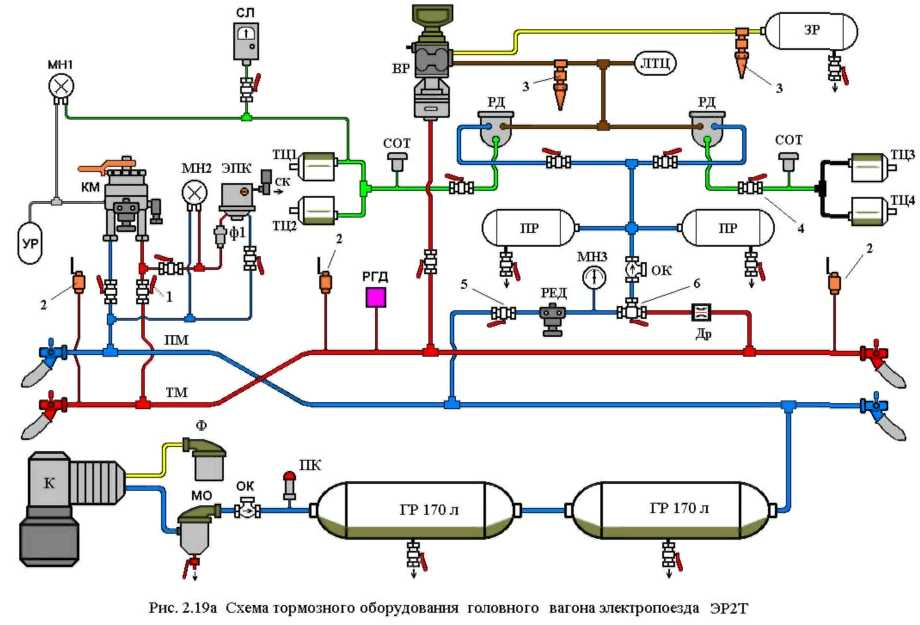

На головных вагонах (рис. 2.19а) из питательной магистрали сжатый воздух через разобщительный кран 1 поступает к поездному крану машиниста (КМ) № 000, через который заряжается уравнительный резервуар (УР) объемом 20 л, а через разобщительный кран 2 и фильтр (Ф) № Э-114 к электропневматическому клапану автостопа (ЭПК) № 000, который через разобщительный кран соединен со срывным клапаном (СК). Срывной клапан представляет из себя электропневматический вентиль ВВ-32 и обеспечивает автоматическое действие пневматических тормозов в случае разрыва электрической цепи электропневматического тормоза при всех режимах управления ЭПТ.

На отводе ПМ на головном вагоне установлен регулятор давления (РГД) типа АК-11Б, электрические контакты которого обеспечивают синхронную работу всех мотор-компрессоров (К) поезда. Регулятор давления РГД отрегулирован на поддержание давления в главных резервуарах в пределах 6,5 – 8,0 кгс/см2.

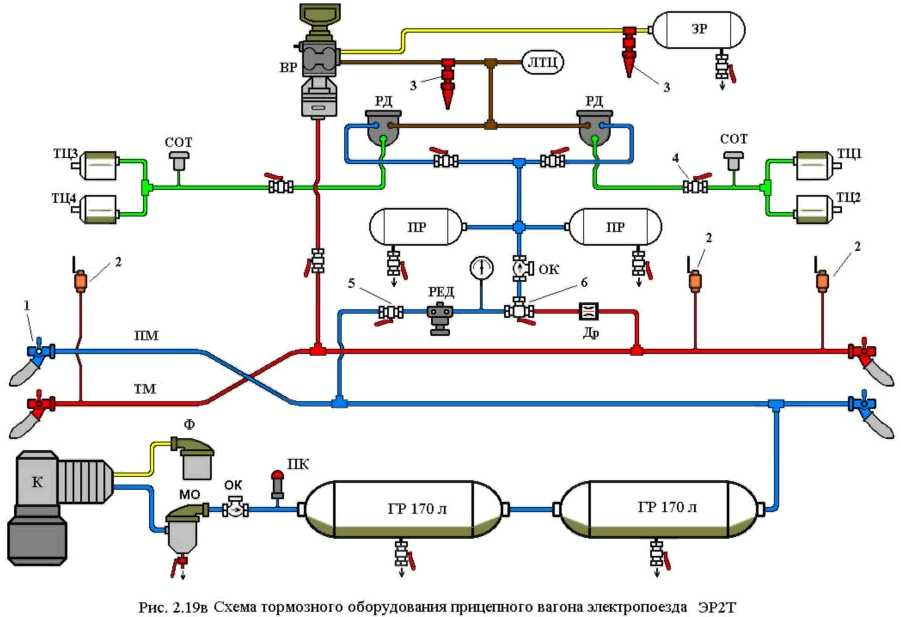

Из ПМ каждого вагона сжатый воздух через разобщительный кран 5, редуктор давления (РЕД) № 000, отрегулированный на давление 4,8 – 5,0 кгс/см2, трехходовой кран 6 № Э-220 и обратный клапан (КО2) № 000 поступает в два питательных резервуара (ПР1, ПР2) объемом по 78 л. и далее к реле давления (РД1, РД2) № 000.

Моторные вагоны электропоезда оборудованы вспомогательными мотор-компрессорами, которые используются для обеспечения сжатым воздухом привода токоприемника при отсутствии воздуха в питательной магистрали. Управление работой вспомогательного компрессора осуществляет свой регулятор давления АК-11Б (на рисунке не показан). Особенности работы этого узла пневматической схемы требует установки еще одного обратного клапана (КО3) № Э-175 для обеспечения зарядки резервуаров ПР1, ПР2 из питательной магистрали. Через поездной кран машиниста КМ и разобщительный кран 3 сжатый воздух поступает в тормозную магистраль ТЫ, откуда через разобщительный кран 4 подходит к ЭПК. На каждом вагоне от тормозной магистрали имеется отвод к воздухораспределителю (ВР) № 000 (в комплекте с электровоздухораспределителем № 000-001), через который происходит зарядка запасного резервуара (ЗР) объемом 55 л. На каждом вагоне на отводах ТМ установлены краны 7 экстренного торможения (стоп-краны) № 000, которые расположены в тамбурах вагонов, пассажирских салонах и в кабинах машиниста.

На тормозной магистрали моторных вагонов (рис. 2.19б) установлены пневматические выключатели управления (АВУ) типа ПВУ-2, разрывающие цепи управления электропоезда при снижении давления в ТМ менее 2,7 – 2,9 кгс/см2. Пневматический выключатель АВУ замыкает свои контакты при давлении воздуха в ТМ 4,0 – 4,2 кгс/см2.

При торможении КМ (пневматическим тормозом или ЭПТ) срабатывает на торможение воздухораспределитель ВР или электровоздухораспределитель (ЭВР), который сообщает ЗР с управляющими камерами реле давления РД1, РД2. Параллельно сжатый воздух из ЗР поступает в ложный тормозной цилиндр (ЛТЦ), который представляет собой резервуар объемом от 8 до 16 л. Реле давления РД1, РД2, в свою очередь, сработав на торможение, наполняют тормозные цилиндры (ТЦ1 - ТЦ4) соответствующих тележек сжатым воздухом из питательных резервуаров ПР1, ПР2. Ложный тормозной цилиндр увеличивает объем трубопровода между ВР и РД1, РД2. От объема ЛТЦ зависит оптимальная величина давления, которое установится в тормозных цилиндрах при определенной ступени торможения.

На каждой тележке вагона электропоезда расположено по два ТЦ диаметром 10", на трубопроводах к которым установлены сигнализаторы отпуска тормозов (СОТ) № 000А или № 000А. С помощью сигнализаторов оттека тормоза осуществляется контроль наличия сжатого воздуха в тормозных цилиндрах. Если давление в ТЦ составляет более 0,3 кгс/см2, СОТ замыкает свои контакты и на пульте управления в кабине загорается лампа неотпуска тормозов.

На магистрали тормозных цилиндров моторных вагонов установлены также автоматические выключатели торможения (АВТ) типа П7У-7, которые разбирают схему электрического тормоза при повышении давления в ТЦ более 1,3 – 1,5 кгс/см2. Пневматический выключатель АВТ замыкает свои контакты при давлении в ТЦ менее 0,5 кгс/см2.

На отводе магистрали ТЦ головного вагона установлен скоростемер (СЛ).

Отпуск тормозов производится постановкой ручки КМ в положение I или II. При этом ВР (или ЭВР) срабатывает на отпуск и через свою систему каналов сообщает с атмосферой ЛТЦ и управляющие камеры реле давления РД1, РД2. Последние через свою клапанную систему опорожняют в атмосферу ТЦ1-ТЦ4 обеих тележек.

Отпуск тормоза вручную на отдельном вагоне можно выполнить с помощью выпускных клапанов 8 № 31, установленных на трубопроводах к запасным резервуарам и ложным тормозным цилиндрам.

При следовании электропоезда в «холодном состоянии», когда в питательной магистрали воздух отсутствует, зарядка питательных резервуаров ПР1, ПР2 осуществляется из тормозной магистрали через дроссель (Др) диаметром 2,5 мм, трехходовой кран 6 и обратный клапан КО2. Предварительно трехходовой кран 6 необходимо установить в положение «холодного резерва», а в обеих кабинах перекрыть разобщительные краны к ЭПК и разобщительные краны на ПМ и ТМ к крану машиниста. При этом ручки кранов машиниста необходимо установить в положение VI.

Практически аналогичную пневматическую схему тормозного оборудования имеют электропоезда ЭР-2Р, ЭТ-2, ЭД-9М.

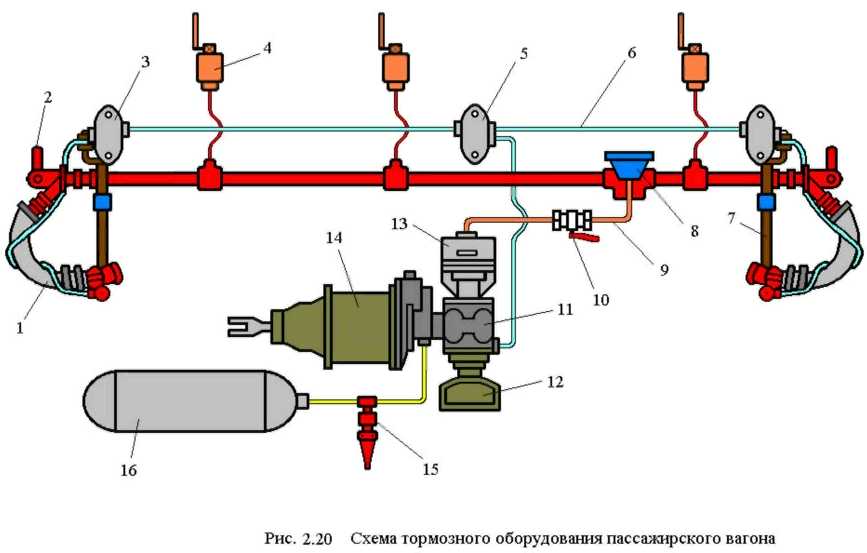

Схемы пневматического тормозного оборудования вагонов. Пассажирские вагоны (рис. 2.20).

Воздухораспределитель 13 № 000-001 и электровоздухораспределитель 12 № 000-000 установлены на рабочей камере 11, которая смонтирована на кронштейне задней крышки тормозного цилиндра (ТЦ) 14 диаметром 356 мм. Под вагоном также расположены магистральная труба 17 диаметром ¼" (32 мм), концевые краны 2 № 000 с соединительными рукавами 1 и пылеловка 8. Тормозная магистраль (ТМ) 17 через разобщительный кран 10 соединена трубопроводом (отводом) 9 с воздухораспределителем 13. Соединительные рукава 1 оборудованы универсальными головками № 000А и закреплены на изолированных подвесках 7.

В каждом пассажирском вагоне имеется не менее трех стоп-кранов 4, два из которых расположены в тамбурах вагонов. Запасный резервуар (ЗР) 16 объемом 78 л соединен трубой диаметром 1" (25,4 мм) с кронштейном задней крышки тормозного цилиндра 14. На трубе от запасного резервуара к ТЦ установлен выпускной клапан 15 № 31. На некоторых типах пассажирских вагонов рабочая камера 11 с воздухораспределителями 12 и 13 установлены на отдельном кронштейне, а тормозной цилиндр 14 имеет обычную крышку.

Рабочий и контрольный электрические провода электропневматического тормоза (ЭПТ) уложены в стальной трубе 6 и подведены к концевым двухтрубным 3 № 000 и средней 5 трехтрубной № 000 коробкам. От средней коробки 5 провод в металлической трубе подходит к рабочей камере 11 электровоздухораспределителя 12, а от концевых коробок 3 - к контактам в соединительной головке № 000А междувагонного рукава 1.

При зарядке и отпуске тормоза воздух из ТМ через воздухораспределитель 13 поступает в запасный резервуар 16, а тормозной цилиндр 14 через воздухораспределитель (или электровоздухораспределитель) сообщен с атмосферой.

При пневматическом торможении сжатый воздух из ЗР поступает в ТЦ через воздухораспределитель, который отключает тормозной цилиндр 14 от атмосферы и сообщает его с запасным резервуаром 16. При полном торможении давление в запасном резервуаре и тормозном выравниваются. При торможении ЭПТ сжатый воздух из ЗР поступает в ТЦ через электровоздухораспределитель 12.

Грузовые вагоны (рис. 2.21).

Двухкамерный резервуар 7 прикреплен к раме вагона четырьмя болтами и соединен трубопроводом диаметром ¾" (19 мм) с пылеловкой 5 через разобщительный кран 8 № 000. С запасным резервуаром (ЗР) 11 объемом 78 л и тормозным цилиндром (ТЦ) 13 диаметром 14" (356 мм) двухкамерный резервуар соединен через автоматический регулятор режимов торможения (авторежим) 12 № 000А. К двухкамерному резервуару 7 прикреплены магистральная 9 и главная 6 части воздухораспределителя № 000.

На магистральной трубе 4 диаметром ¼" (32 мм) расположены концевые краны 2 № 000 и соединительные рукава 1 №Р17. Концевые краны установлены с поворотом на 60° относительно горизонтальной оси. Это улучшает работу рукавов в кривых участках пути и устраняет удары головок рукавов при следовании через горочные замедлители.

Стоп-кран 3 со снятой ручкой ставят только на вагонах с тормозной площадкой.

При зарядке и отпуске тормоза сжатый воздух из тормозной магистрали (ТМ) поступает в двухкамерный резервуар 7 и заполняет золотниковую и рабочую камеру воздухораспределителя, а также запасный резервуар 11. Тормозной цилиндр 13 сообщается с атмосферой через авторежим 12 и главную часть 6 воздухораспределителя. При понижении давления в ТМ темпом служебного или экстренного торможения воздухораспределитель разобщает ТЦ 13 от атмосферы и сообщает его с запасным резервуаром 11 через авторежим 12.
