Автоматические тормоза подвижного состава железных дорог (стр. 37 )

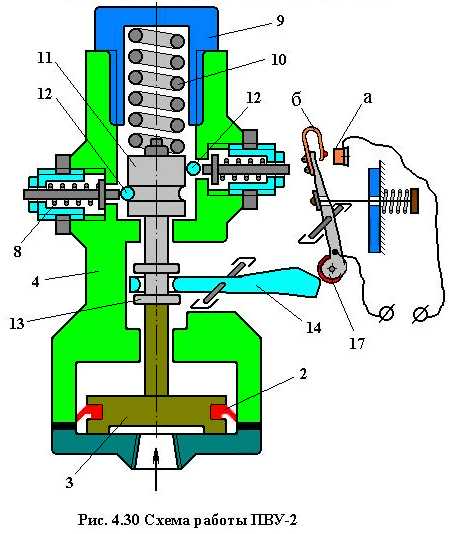

Схема работы ПВУ-2 показана на рис. 4.30.

При повышении давления в ТМ до 4,5 – 4,8 кгс/см2 поршень 3, преодолевая сопротивление пружины 10 и левого шарика 12, перемещается вверх до западания правого шарика 12 в кольцевую канавку гильзы 11. Полный ход поршня со штоком составляет 5-6 мм. При этом рычаг 14, поворачиваясь на штоке 13, освобождает ролик контактного рычага 17, который под действием своей пружины обеспечивает замыкание контактов «а» и «б». Цепь управления, например, электрического тормоза, оказывается включенной.

При понижении давления в ТМ до 2,7 – 2,9 кгс/см2 пружина 10, преодолевая усилие правого шарика 12, перемещает поршень 3 со штоком 13 вниз до западания левого шарика 12 в кольцевую канавку на гильзе 11. При перемещении штока 13 вниз происходит поворот рычага 14, который воздействует на ролик контактного рычага 17. Последний, поворачиваясь вокруг своей оси, размыкает контакты «а» и «б», разрывая электрическую цепь управления.

Регулировка давления на замыкание и размыкание контактов осуществляется изменением затяжки пружин 8 регулировочными гайками 6.

Выключатели управления ПВУ по сравнению с выключателями типа Э-119 отличаются более высокой чувствительностью, надежностью и стабильностью характеристик.

Пневматические выключатели управления (ПВУ-5), выпускаемые с 2000 года, не имеют пробки, а поворотный рычаг выполнен металлическим.

На ряде электровозов, в частности ВЛ11М, ВЛ-80С и других, пневматические выключатели управления, установленные в магистрали ТЦ, выполняют и другие функции: например, при давлении в ТЦ 1,8 – 2,2 кгс/см2 замыкают электрическую цепь управления подачей сжатого воздуха в цилиндры догружателей тележек; при давлении в ТЦ более 2,8 – 3,2 кгс/см2 замыкают цепь управления автоматической подачи песка под колесные пары.

Глава 5. ПРИБОРЫ ТОРМОЖЕНИЯ И АВТОРЕЖИМЫ

5.1. Воздухораспределители.

Воздухораспределители предназначены для наполнения сжатым воздухом тормозных цилиндров при торможении; выпуска воздуха из тормозного цилиндра в атмосферу при отпуске тормозов, а также зарядки запасного резервуара из тормозной магистрали.

Воздухораспределители делятся по назначению на грузовые, пассажирские, специальные и воздухораспределители для скоростных поездов, отличающиеся временем наполнения и опорожнения тормозных цилиндров.

По характеру действия они бывают темповыми и временными. К темповым относятся воздухораспределители, у которых время наполнения тормозных цилиндров зависит от темпа разрядки тормозной магистрали. У временных воздухораспределителей время наполнения тормозных цилиндров постоянное. Оно определяется диаметром отверстия управления или отверстием наполнения цилиндра.

По тяжести отпуска тормозов воздухораспределители бывают с легким, облегченным и тяжелым отпуском тормозов.

Воздухораспределитель с легким отпуском начинает отпускать тормоза при повышении давления в тормозной магистрали на 0,2 – 0,3 кгс/см2; при облегченном отпуске вытек воздуха из тормозного цилиндра происходит после восстановления давления в тормозной магистрали до уровня на 0,3 – 0,4 кгс/см2 ниже зарядного, а тяжелый отпуск начинается при полном восстановлении давления тормозной магистрали до зарядного уровня.

Одно из основных требований к воздухораспределителям - управление работой должно осуществляться изменением уровня давления в тормозной магистрали. Кроме этого воздухораспределитель должен обладать свойством «мягкости» - не реагировать на медленное снижение давления в тормозной магистрали темпом до 0,2 – 0,3 кгс/см2 за 1 мин.

Торможение должно быть четким и плавным по всей длине поезда. Полное давление в тормозном цилиндре при воздухораспределителе пассажирского типа должно составлять 3,8-4,0 кгс/см2. Воздухораспределители грузового типа обладают тремя режимами торможения в зависимости от загрузки: на груженом режиме давление в тормозном цилиндре должно быть 3,9- 4,2 кгс/см2; среднем - 2,8 - 3,3 кгс/см2; порожнем - 1,4 - 1,8 кгс/см2. В связи с более медленным наполнением тормозных цилиндров грузовые воздухораспределители должны давать начальный скачок давления 0,4 – 0,8 кгс/см2, обеспечивающий прижатие тормозных колодок к колесам, затем производить быстрое начальное наполнение до включения «замедлителя» и плавное повышение давления до полной величины.

Каждый тип воздухораспределителей рассчитан на определенную длину поезда, которая зависит от скорости распространения тормозной волны. Скорость распространения тормозной волны при полном служебном торможении должна быть не менее 100 м с; при экстренном торможении не менее 200 м/с. Поэтому пассажирский воздухораспределитель усл.№ 000 рассчитан на длину поезда 700 метров, а грузовой усл.№ 000 на 1400 метров.

Современные воздухораспределители должны производить торможение и оттек тормозов с изменением силы нажатия тормозных колодок от 0 до максимума и от максимума до 0 в зависимости от полученного сигнала на действие и режима работы.

Любые неисправности отдельного воздухораспределителя не должны вызывать самопроизвольного отпуска исправно действующих тормозов поезда.

5.2. Воздухораспределитель усл. № 000-00

Воздухораспределитель усл. № 000-001 устанавливается на пассажирском подвижном составе. Он относится к непрямодействующим тормозам темпового типа.

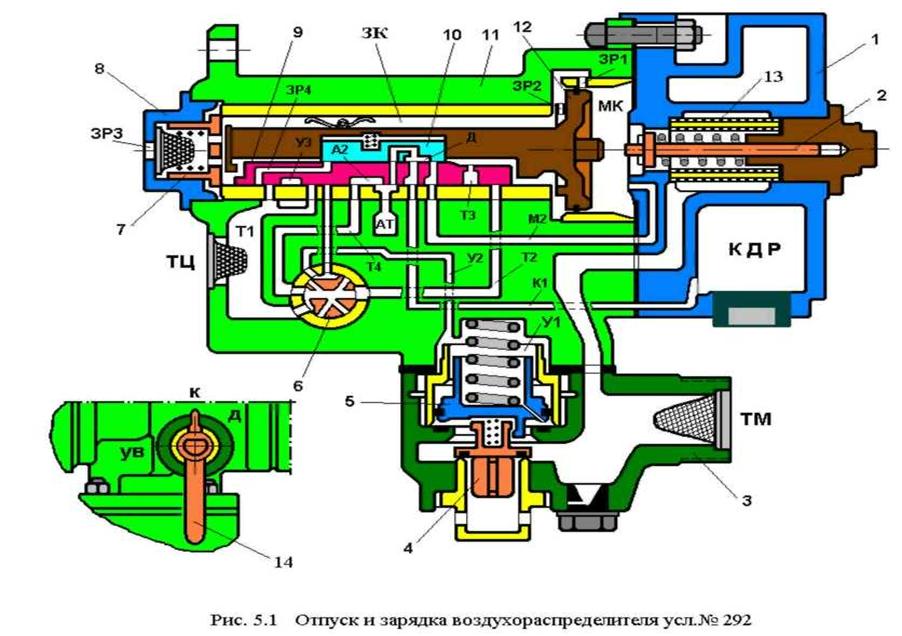

Воздухораспределитель (Рис.5.1) состоит из магистральной части 11 с режимным переключателем, крышки 1 с камерой дополнительной разрядки (КДР) и ускорителя экстренного торможения 3. В корпусе крышки 1 расположен фильтр 13, буферное устройство 2 и камера дополнительной разрядки объемом 1 л. В корпусе магистральной части размещены магистральный и переключательный органы. Магистральный орган имеет магистральный поршень 12, главный 9 и отсекательный 10 золотники. Свободный продольный ход главного золотника в хвостовике магистрального поршня составляет 7 мм. В корпус 11 с левой стороны ввернута заглушка 8 со сквозным отверстием к ЗР. Заглушка является упором для пружины буфера отпуска 7.

На хвостовик режимной переключательной пробки надета ручка 14, имеющая три положения:

Д - ручка наклонена в сторону магистрального отвода. При таком положении ручки воздухораспределитель работает в длинносоставных пассажирских поездах и грузовых поездах;

К - вертикальное положение ручки. В таком положении ручка должна быть, когда воздухораспределитель включен в пассажирский поезд нормальной длины (до 20 вагонов включительно);

УВ - наклонное в сторону тормозного цилиндра. В этом случае ускоритель экстренного торможения выключен. В таком положении ручка должны быть в тех случаях, когда воздухораспределитель при служебном торможении самопроизвольно срабатывает на экстренное торможение.

В корпусе ускорителя экстренного торможения 3 запрессована втулка и прокладка поршня ускорителя экстренного торможения 5, а также седло срывного клапана 4. Поршень ускорителя 5 уплотнен резиновой манжетой и имеет в диске отверстие диаметром 0,8 мм, сообщающее полость между прокладкой и манжетой с полостью У1 над поршнем. Срывной клапан своим выступом входит в полукольцевой паз лапы поршня ускорителя экстренного торможения 5 с зазором (по вертикали) 3,5 мм при нижнем положении поршня и клапана.

Действие воздухораспределителя

Зарядка. По магистральному отводу воздух поступает в корпус ускорителя. Здесь его путь раздваивается. (Рис. 5.1).

Одна часть воздуха проходит через стаканчатый фильтр 13 крышки и поступает в магистральную камеру МК. Под давлением воздуха магистральный поршень смещается в отпускное положение, в сторону золотниковой втулки. Вместе с поршнем в отпускное положение (влево) смещаются отсекательный и главный золотник. Но раньше, чем заплечики магистрального поршня коснутся притирочной ленты золотниковой втулки, хвостовик его упрется в буфер отпуска 7. Если напор воздуха на магистральный поршень мал, то буфер утоплен не будет. При таком положении магистрального поршня воздух из МК будет проходить в золотниковую камеру (ЗК) по трем каналам ЗР1 каждый диаметром 1,25 мм, затем по кольцевому зазору шириной 2,5 мм между поршнем и втулкой, и каналу ЗР2 диаметром 2 мм в заплечиках поршня. Если же напор воздуха велик и хвостовик утопил буфер, т. е. сжал пружину, то магистральный поршень прижмется заплечиками к золотниковой втулке. В этом случае воздух из МК будет поступать по трем каналам ЗР1 и одному каналу ЗР2 в заплечиках поршня. Из золотниковой камеры воздух по каналу ЗР3 проходит в запасный резервуар, наполняя его до 4,8 кгс/см2 за 2,5 - 3 мин при зарядном давлении в тормозной магистрали 5,0 кгс/см2.

Из камеры МК по каналу М2 воздух проходит сквозь главный золотник под отсекательный золотник.

Вторая часть воздуха идет под ускорительный поршень, поднимает его и по каналу диаметром 0,8 мм перетекает в камеру У1 над поршнем. Из камеры У1 по каналу У2 и через переключательную пробку воздух поступает под главный золотник, если воздухораспределитель включен на режимы Д и К. Если воздухораспределитель включен на режим УВ, то воздух из камеры У1 доходит только до переключательной пробки.
