Автоматические тормоза подвижного состава железных дорог (стр. 3 )

Таким образом, колесо в точке его сцепления с рельсом катится по нему вперед и с такой же скоростью вращается обратно. Это означает, что в точке О1 сила трения отсутствует, а действует только сила сцепления, которая образуется за счет взаимодействия микроскопических неровностей на поверхностях колеса и рельса, а также за счет сил молекулярного притяжения, возникающих под действием нагрузки q, значение которой достигает 15 кгс/см2.

Теперь рассмотрим силовые процессы, происходящие после прижатия колодки к катящемуся колесу (рис 1.2). Нажатие на вращающееся колесо колодки с силой К вызывает появление силы трения Т между колодкой и колесом, которая действует от колодки на колесо против его вращения, т. е. стремится остановить это вращение. Тормозить поступательное движение поезда сила трения Т не может, так как это внутренняя сила по отношению к поезду - колодка является частью самого поезда и движется вместе с ним.

Однако под действием внутренней силы Т колесо начинает «цепляться» за рельс в точке контакта О1. Возникает сила сцепления колеса с рельсом В, равная по величине силе Т. Сила В стремится утащить рельс за собой (сдвинуть его по ходу движения поезда). Так как рельс прикреплен к шпалам, то он остается неподвижным (в путевом хозяйстве хорошо известно явление угона рельсов под действием сил сцепления В). Особенно интенсивно угон рельсов происходит в местах, где обычно производится служебное торможение поездов. В свою очередь, неподвижный рельс тормозит катящееся по нему колесо с силой Вт, являющейся реакцией рельса на силу В. Сила Вт является внешней силой по отношению к поезду и направлена против направления его движения, поэтому она является тормозной силой.

Тормозная сила выполняет еще одну важную функцию: являясь реакцией рельса на силу Т и направленная по направлению вращения катящегося колеса, она уравновешивает эту силу трения Т, заставляя колесо продолжать вращение, препятствуя переходу колесной пары на юз.

Итак, колодки прижимаются к колесам для того, чтобы возникшая сила трения Т вызывала появление равной ей внешней силы Вт, которая, будучи направленной по вращению колеса, препятствует переходу его на юз и в то же время, имея направление против движения поезда, тормозит его. Чтобы облегчить представление этой картины, достаточно мысленно приподнять тормозимые колесные пары над рельсами, и тогда станет ясно, что колесные пары, потеряв сцепление с рельсами, под действием сил трения Т сразу прекратят вращение, но сам поезд будет продолжать движение вперед. Точно так же торможение самолетов колесами их шасси возможно только после приземления на посадочную полосу.

1.5. Коэффициент трения тормозных колодок.

Сила трения Т между колесом и колодкой оказывается в несколько раз меньше силы К нажатия колодки на колесо. Отношение φк в механике называется «коэффициент трения» и обозначается в тормозных расчетах φк.

Если известна величина коэффициента трения, то сила трения определяется из равенства Т= φк, а тормозная сила Вт одиночного колеса (без учета влияния инерции вращающихся масс) численно равна силе трения, то есть В =Т.

Величины коэффициентов трения определяют опытным путем на специальных стендах или посредством торможения составов из нескольких одинаковых вагонов. Этот сцеп разгоняется локомотивом-толкачом до максимальной скорости, после чего толкач отстает, а поезд тормозится с определенной силой нажатия колодок. Следующий такой опыт проводят с другой силой нажатия колодок и т. д. По записям, полученным на специальной скоростемерной ленте, рассчитывают тормозные силы в интервалах скоростей по 10 или 5 км/ч.

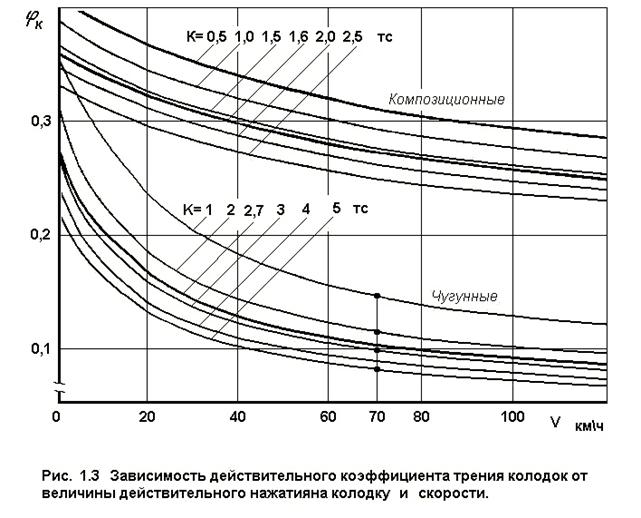

На основании опытов составляют графики зависимости коэффициентов трения (рис. 1.3) от скорости движения для различных сил нажатия колодок.

Затем по полученным результатам выводят эмпирическую (опытную) формулу. Эти формулы утверждены МПС для дальнейшего использования при всех практических расчетах. Например, формула (1.1) применяется для расчета действительных коэффициентов трения композиционных колодок, а формула (1.2) - для чугунных.

φк	= 0.44	V + 150	*	К + 20			( 1.1 )
2V + 150	4К + 20

φк	= 0.6	V + 100	*	16К + 100			( 1.2 )
5V + 100	80К + 100

Основными факторами, влияющими на величину коэффициентов трения, являются скорость движения, удельная сила нажатия колодки на колесо и материал колодки. Из графика (рис 1.3) и приведенных выше формул видно, что с уменьшением скорости коэффициент трения увеличивается. Машинистам это хорошо известно практически: по мере уменьшения скорости ощущается усиление тормозного эффекта (замедление поезда), особенно при чугунных колодках. С увеличением силы нажатия К коэффициент трения снижается, но это не значит, что с ростом К сила трения Т уменьшается - она увеличивается, но не пропорционально К.

Поясним на примере. При скорости V=70 км/ч и нажатии К = 1 тс коэффициент трения чугунной колодки φк = 0.146. Значит, сила трения колодки Т= φкК = 0.146 тс. При увеличении силы нажатия в два раза. т. е. К=2 тс. при той же скорости 70 км/ч коэффициент трения оказывается меньше: φк =0.115. Сила же трения составит Т= 0.230 тс., т. е. увеличилась, но не в два раза, а только в 1,57 раз. При увеличении силы нажатия в пять раз (К=5тс) коэффициент трения при той же скорости V=70 км/ч оказывается всего φк = 0.09. а сила трения Т = 0.450 тс., т. е. увеличивается, но всего в 3 раза.

Из сравнения графиков коэффициентов трения чугунных и композиционных колодок видно, что у последних значения φк выше, а сами графики более пологие, т. е. интенсивность снижения коэффициента трения при увеличении скорости значительно меньше.

1.6. Коэффициент сцепления.

Качение колеса по рельсу без проскальзывания происходит за счет силы сцепления Вс , действующей со стороны рельса на колесо в точке их контакта.

Вс

=

q

*

φк

( 1.3 )

где: q - осевая нагрузка;

φк - коэффициент сцепления между колесом и рельсом.

Сцепление колес с рельсами представляет сложный процесс, при котором происходит преодоление механического зацепления микронеровностей поверхностей колеса и рельса и их молекулярного притяжения.

Коэффициент сцепления зависит в основном от осевой нагрузки. состояния поверхностей колеса и рельса, скорости движения, площади контакта, типа тягового привода и может изменяться в широких пределах (0.04 - 0.30). Наиболее неблагоприятное сцепление имеет место при моросящем дожде, образовании на рельсах инея или при загрязнении рельсов перевозимыми нефтепродуктами, смазкой, торфяной пылью. Простым и эффективным способом повышения коэффициента сцепления является подача песка под колесные пары.

1.7. Условие безъюзового торможения.

Явление, когда колесо прекращает свое вращение и начинает скользить по рельсу при продолжающемся движении поезда, называется заклиниванием или юзом.

Как правило, заклинивание колесной пары не происходит мгновенно. Предварительно колесная пара начинает проскальзывать, скорость ее становится меньше поступательной скорости подвижного состава. Это приводит к увеличению тормозной силы Вт за счет повышения коэффициента трения φк . В точке к контакта колеса с рельсом кинетическая энергия превращается в тепловую, что может привести к сдвигу' металла на поверхности катания колеса при проскальзывании (образование навара) или образованию овальной площадки (ползуна) при скольжении. Поэтому максимальная величина тормозной силы ограничивается условиями сцепления колес с рельсами. Следовательно, во избежание юза максимальное тормозное нажатие принимают таким, чтобы тормозная сила не превышала силу сцепления колеса с рельсом. Для этого должно выполняться правило:

Втmax

≤

Вс

или

φк * К

=

Ψк * q

,

( 1.4)

где:

φк - коэффициент трения;

К - сила нажатия колодок на ось;

Ψк - коэффициент сцепления колеса с рельсом;

q - осевая нагрузка.

В этом случае максимальное нажатие колодок на ось равно:

Кmax	=	Ψк	*	q			( 1.5)
φк

Отношение φк / Ψк = δ называют коэффициентом нажатия тормозной колодки. При заданной осевой нагрузке допустимые значения коэффициента нажатия будут зависеть от значении Ψк и φк, которые в свою очередь зависят от скорости движения и материала колодок. При расчетах значения 6 для локомотивов принимают в пределах 0.5-0.6.
