В корпусе 1 имеются окна, закрытые крышками 22 и 25. На крышке 25 установлен сапун 24. К фланцу корпуса прикреплен блок цилиндров 7, закрытый крышкой 9, между которыми расположен корпус 8 промежуточной части. Клок цилиндров и крышка имеют оребрение для лучшей теплоотдачи. В корпусе промежуточной части находятся пластинчатые пружинные всасывающие и нагнетательные клапаны, аналогичные по конструкции клапанам компрессора ПК-5,25. На каждый цилиндр работают по шесть пластин: три на всасывание и три на нагнетание.

Чугунные поршни 6 соединены с шатунами 10 с помощью поршневых пальцев 5. Задние головки шатунов (со стороны коленчатого вала) имеют разъемные подшипники 3 с откидной крышкой 23; в передние головки шатунов запрессованы бронзовые втулки 4. На каждом поршне имеется четыре ручья: два верхних для установки компрессионных колец и два нижних - для маслосъемных. На шатунах 10 укреплены разбрызгиватели 20, которые при вращении коленчатого вала создают масляный туман, оседающий на рабочих поверхностях деталей.

Уровень масла контролируют специальным щупом, а спуск масла из картера производится через сливное отверстие. закрываемое пробкой 15.

При работе компрессора за один оборот коленчатого вала в каждом цилиндре попеременно совершается полный цикл всасывания и нагнетания воздуха.

3.5. Компрессор К-2.

Компрессоры К-2 двухступенчатые, трехцилиндровые с W-образным расположением цилиндров установлены на локомотивах чешского производства - электровозах ЧС и тепловозах ЧМЭ.

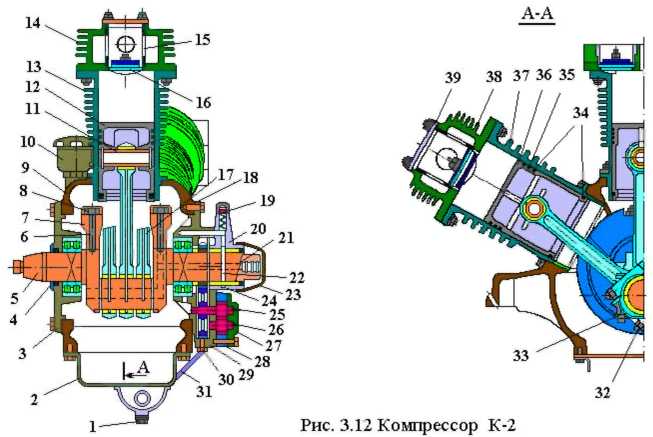

1, 38- клапанные коробки, 2- ЦБД, 3, 36- поршни, 4- поршневой палец, 5- сапун, б - корпус, 7- корончатая гайка, 8- противовес, 9- шпилька, 10- коленчатый вал, 11- сальник, 12, 18, 23, 27, 33, 39- крышки, 13- корпус масляной ванны, 14, 30 - сливные пробки, 15- стакан, 16- нагнетательный клапан, 17- шатуны, 19- редукционный клапан, 20- корпус масляного насоса, 21- масляный канал, 22- кольцевая выточка, 24- приводная шестерня, 25, 26, 29- шестерни, 28- промежуточный фланец, 31- патрубок, 32- болт, 34-маслосъемные кольца, 35- компрессионные кольца, 37- ЦНД

Компрессор К-2 (рис. 3.12) состоит из корпуса 6, двух ЦВД З7 и одного ЦНД 2 с углом развала между осями цилиндров 60°. В верхней части корпуса имеется три привалочных фланца для установки цилиндров и один для сапуна 5, фланцы по бокам корпуса служат для установки крышек 12 (со стороны электродвигателя) и 18 (со стороны корпуса 20 масляного насоса), нижний фланец предназначен для крепления масляной ванны 13.

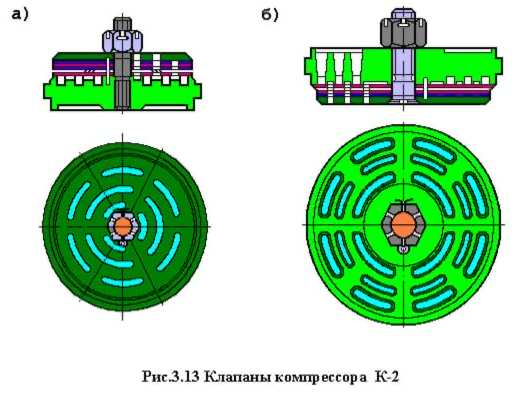

На цилиндрах установлены клапанные коробки 1 и 38, в которых расположено по одному всасывающему и одному нагнетательному клапану 16. Крепление клапанов осуществляется стаканом 15 и крышкой 39. Клапаны компрессора К-2 (Рис. 3.13.) аналогичны по своей конструкции клапанам компрессора КТ-6.

а) всасывающий, б) нагнетательный

Стальной коленчатый вал вращается в двух опорных двухрядных роликовых подшипниках, установленных в крышках 12 и 18. К щекам коленчатого вала 10 с помощью шпилек 9 и корончатых гаек 7 прикреплены противовесы 8. Хвостовик коленчатого вала закрыт крышкой 23. Верхние головки шатунов 17 неразъемные, с запрессованными бронзовыми втулками, а нижние головки - разъемные с крышкой 33 и подшипниками скольжения. Крышка 33 крепится к шатуну болтами 32.

Силуминовые поршни 3 и 36 соединяются с шатунами с помощью поршневых пальцев 4. Поршни имеют по три компрессионных кольца 35 и по два маслосъемных 34. Для предупреждения утечки масла коленчатый вал 10 уплотнен в крышке 12 сальником 11.

Смазка компрессора комбинированная: цилиндры, поршневые кольца и роликовые подшипника смазываются маслом, разбрызгиваемым вращающимися частями компрессора; поршневые пальцы, подшипники шатунов и шейки коленчатого вала - под давлением, создаваемым масляным насосом шестеренчатого шла.

Корпус 20 масляного насоса с промежуточным фланцем 28 и крышкой 27 прикреплен к крышке 18. На коленчатом валу компрессора расположена приводная шестерня 24, а на валу насоса помещены шестерни 29, 26 и 25. Масло из ванны 13 поступает к насосу по патрубку 31 и через кольцевую выточку 22 и канал 21 в теле коленчатого вала попадает к шатунным подшипникам и к редукционному клапану 19. Давление масла у работающего компрессора 2,5 – 3,0 кгс/см2. При превышении этой величины редукционный клапан 19 сбрасывает часть масла в картер.

Работа компрессора К-2 аналогична работе компрессора КТ-6.

3.6. Компрессор МК-135.

Компрессоры МК-135 установлены на дизель-поездах венгерской постройки. Компрессор МК-135 двухступенчатый, трехцилиндровый с вертикальным расположением цилиндров.

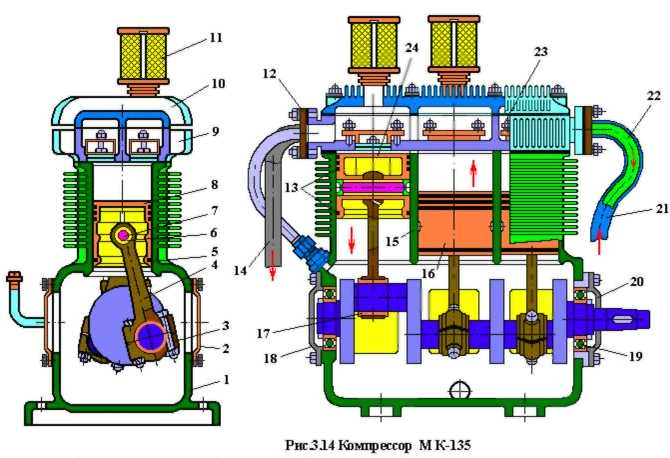

1- корпус (картер), 2- боковая крышка, 3, 10, 18, 20 - крышки, 4- шатун, 5- ЦБД, 6- втулка, 7- поршневой палец, 8, 16, 24- поршни, 9- клапанная коробка, 11- всасывающий фильтр, 12- фланец, 13- уплотнительные кольца, 14, 21, 22 - трубы, 15- ЦНД, 17- вкладыш, 19- подшипник, 23- всасывающий клапан.

Компрессор (рис. 3.14) состоит из корпуса 1, двух ЦНД 15 и одного ЦВД 5. Цилиндры отлиты в виде единого блока с картером, в котором на шариковых подшипниках установлен коленчатый вал.

Картер имеет шесть боковых крышек 2 и крышки 18 и 20 со стороны подшипников 19.

Клапанная коробка 9 с двумя боковыми фланцами 12 закрыта сверху крышкой 10, на которой установлены два всасывающих фильтра 11. Клапанная коробка внутри разделена перегородками на всасывающие и нагнетательные полости, в которых находятся по три всасывающих и по три нагнетательных клапана кольцевого типа, аналогичных по конструкции с клапанами компрессора К-2.

Верхние головки шатунов 4, снабженные бронзовыми неразрезными втулками 6, соединены с поршнями 8 и 16 с помощью стальных поршневых пальцев 7. Нижние головки шатунов – разъемные, с крышками 3 и бронзовыми вкладышами 17. На каждом поршне установлено по четыре уплотнительных кольца 13, из которых два нижних являются маслосъемными.

При работе компрессора воздух после первой ступени сжатия охлаждается в промежуточном холодильнике радиаторного типа (на рисунке не показан). Трубы 14 и 21 сообщают соответственно ЦНД с холодильником и холодильник с ЦВД, а труба 22 сообщает ЦВД с ГР при обратном ходе поршня цилиндра второй ступени.

З.7. Регуляторы давления.

Регуляторы давления служат для автоматического включения и выключения электродвигателя компрессора или перевода компрессора в режим холостого хода и обратно в зависимости от давления в главных резервуарах.

Регулятор давления ЗРД.

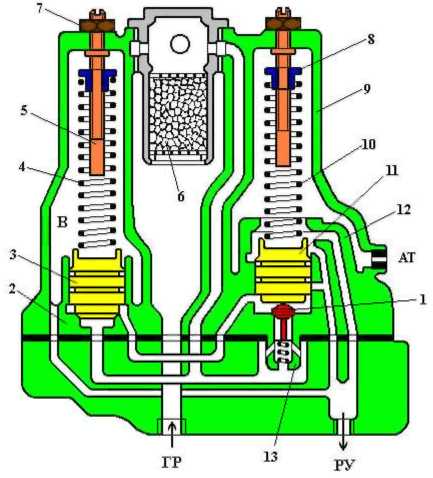

Рис. 3.15. Регулятор давления ЗРД

1-обратный клапан, 2, 12- направляющие, 3- выключающий клапан, 4, 10 - пружины, 5- винтовой стержень, 6- фильтр, 7- контргайка, 8- фасонная гайка, 9- корпус, 11-включающий клапан, 13- седло обратного клапана

Регулятор давления ЗРД используется на тепловозах с приводом компрессора от дизеля. Регулятор давления (рис. 3.15.) состоит из корпуса 9, в котором находятся два винтовых стержня 5 с фасонными гайками 8, контргайками 7 и регулировочными пружинами 4 и 10. Выступы фасонных гаек помещаются в вертикальном пазу корпуса 9, что исключает их вращение на винтовых стержнях 5.

Пружина 4 упирается в выключающий клапан 3, а пружина 10 - во включающий клапан 11. Нижняя торцовая поверхность клапанов 3 и 11 выполнена комбинированной - в виде рабочей и срывной (кольцевой) площадей. Клапаны 3 и 11 имеют возможность вертикального перемещения в направляющих (гнездах) 2 и 12. В направляющую 12 ввернуто седло 13 подпружиненного обратного клапана 1. Внутренняя полость корпуса регулятора перегородками разделена на три камеры: выключающего клапана (левая), главного резервуара (средняя) и включающего клапана (правая). В средней камере корпуса расположен фильтр 6 с набивкой из конского волоса.

Пружина 4 выключающего клапана регулируется на давление 8,5 кгс/см2, а пружина 10 включающего клапана - на 7,5 кгс/см2.

Регулировка усилия пружин 4 и 10 осуществляется вращением винтовых стержней 5. При этом фасонные гайки 8, перемещаясь в вертикальном направлении, изменяют усилие затяжки пружин. Давление переключения на холостой ход регулируется вращением левого винтового стержня 5, а на рабочий ход - правого стержня. После регулировки стержни 5 закрепляются контргайками 7.

К нижней части корпуса (привалочной плите) присоединены трубки с резьбой 12" от главного резервуара (ГР) и с резьбой диаметром ¼" от разгрузочных устройств компрессора (РУК), установленных на всасывающих клапанах. На корпусе регулятора имеется атмосферный выход (Ат).

При работе компрессора под нагрузкой сжатый воздух из ГР проходит в среднюю часть регулятора давления, откуда через фильтр 6 поступает под выключающий клапан 3, воздействуя на его рабочую площадь, и к обратному клапану 1. В этот момент камера включающего клапана, трубопровод РУК к разгрузочным устройствам компрессора и. следовательно, полость над диафрагмой 14 (рис. 3.4.) сообщены с атмосферой через отверстие Ат. При повышении давления в ГР до 8,5 кгс/см2 выключающий клапан 3 отойдет от своего седла вверх. При этом давление воздуха распространяется на большую (срывную) площадь клапана, что вызывает четкий его подъем. Открытие выключающего клапана 3 обеспечивает проход воздуха под включающий клапан 11, который также открывается (поднимается вверх), поскольку его пружина отрегулирована на давление 7,5 кгс/см2. Включающий клапан, упираясь в верхнюю торцовую часть направляющей (гнезда) 12, разобщает правую камеру регулятора от канала РУК. При этом канал РУК перестает сообщаться с атмосферой, а правая камера регулятора продолжает сообщаться с Ат.
