Автоматические тормоза подвижного состава железных дорог (стр. 41 )

В общем случае равнинный режим оттека устанавливается при следовании поезда на участке с уклонами до 0,018, горный режим - при следовании поезда на участке с уклонами более 0,018.

Включение режимов торможения и отпуска воздухораспределителя на локомотивах показано в таблице 5.2.

Особенности отпуска ВР усл.№ 000 М

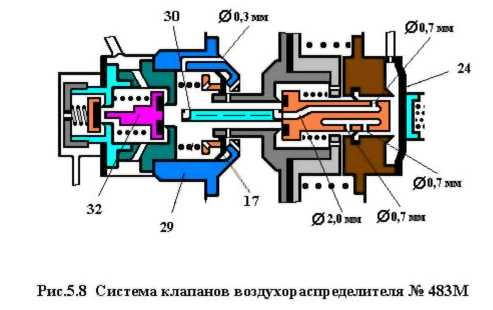

При повышенны давления в ТМ медленным темпом (см. рис.5.8) верхний радиальный канал плунжера 21 выдвигается в полость «П» раньше, чем нижний правый радиальный канал, то есть РК сообщится с МК раньше (через радиальный канал плунжера и канал диаметром 0,3 мм в седле 29 манжеты дополнительной разрядки), чем с ЗК. Поэтому достаточно повысить давление в ТМ всего на 0,15 кгс/см2, чтобы магистральная диафрагма прогнулась бы в отпускное положение.

Так, если при отпускном положении магистральной диафрагмы давление в ТМ повышается медленным темпом, то за счет перетекания воздуха из РК в ЗК (на равнинном режиме), магистральная диафрагма с плунжером может переместиться в положение перекрыши (влево) и уплотнительная манжета плунжера перекроет его правый нижний радиальный канал, то есть перетекание воздуха из РК в ЗК прекратится. Однако при этом остается сообщение РК с ЗК через верхний радиальный канал плунжера и канал диаметром 0,3 мм в седле 29 манжеты дополнительной разрядки, что позволяет удерживать магистральную диафрагму в отпускном положении. Поэтому независимо от дальнейшего темпа роста магистрального давления происходит полный отпуск.

Наличием канала диаметром 0,3 мм в седле манжеты дополнительной разрядки повышена и чувствительность ВР к началу отпуска, так как через этот канал выравниваются давления в РК и ЗК в положении перекрыши. Для перемещения магистральной диафрагмы в отпускное положение достаточно преодолеть усилие ее отпускной пружины и силу трения уплотнительных манжет.

Особенности работы ВР усл. Ла 483 на 8-осных вагонах.

Диаметр ТЦ 8-осных вагонов составляет 16 дюймов в отличие от обычных 4-осных вагонов, диаметр ТЦ которых 14 дюймов. Для выравнивания времени наполнения ТЦ разного объема (при наличии в составе поезда и 4-осных и 8-осных вагонов) на ВР, устанавливаемых на 8-осных вагонах, снимают с полого штока манжету 5, то есть исключают действие замедлителя торможения.

Таблица 5.2.

Включение ВР усл.№ 000 на локомотивах

Режимы торможения (отпуск)	В каких случаях устанавливается
П	а) при работе с грузовыми поездами со скоростями до 90 км/ч; б) при маневровых передвижениях поездных локомотивов, обслуживаемых в два лица.
С	а) при пересылке локомотивов в холодном состоянии в сплотке или в составе поезда; б) при работе по системе многих единиц, если действие КВТ первого локомотива не распространяется на последующие локомотивы (средний режим устанавливается на последующих локомотивах)
Г	а) при ведении пассажирских и грузо-пассажирских поездов; б) в одиночном следовании; в) при выполнении маневровых работ и передвижении на поездных локомотивах, обслуживаемых одним машинистом; г) при работе с грузовыми поездами со скоростями более 90 км/ч; д) при выполнении маневровых работ и передвижении на всех маневровых локомотивах; е) в сплотках на ведущем локомотиве.
Равнинный	а) при следовании с пассажирским и грузо-пассажирским поездом; б) на спусках крутизной до 0,018
Горный	а) на спусках от 0,018 и круче; б) на локомотивах, у которых отпуск автоматического тормоза обеспечивается выпуском сжатого воздуха из рабочей камеры воздухораспределителя

5.4. Реле давления (повторитель) усл.№ 000-002

Реле давления усл.№ 000 устанавливается на подвижном составе, оборудованном несколькими тормозными цилиндрами и является повторителем давления, которое устанавливает в ТЦ воздухораспределитель. Таким образом, реле давления предназначено для наполнения нескольких ТЦ одинаковым давлением за требуемое время.

Иными словами, реле давления используется в тех случаях, когда суммарный объем ТЦ превышает нормируемое значение, допускающее возможность обслуживания всех ТЦ одним воздухораспределителем.

Реле давления устанавливают между воздухораспределителем и ТЦ, При этом в процессе торможения воздухораспределитель (или кран вспомогательного локомотивного тормоза) наполняет из ЗР (или из ПМ) управляющую камеру реле (фиктивный объем ТЦ), а реле повторяет это давление в Т,. наполняя его непосредственно из питательной магистрали или из специального питательного резервуара (ПР), связанного с ПМ.

Для уменьшения влияния высокого давления питательной магистрали перед реле давления устанавливается клапан максимального давления или редуктор усл.№ 000, отрегулированные на давление 3,8 – 4,5 кгс/см2.

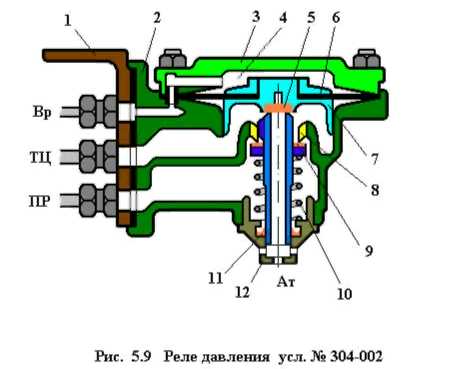

Реле давления усл. № 000 (Рис.5.9) состоит из кронштейна 1, корпуса 2, крышки 3 и цоколя 12 с атмосферными отверстиями. Между корпусом и крышкой установлена резиновая диафрагма 6, на которой закреплен алюминиевый стакан 7. Полость 4 над диафрагмой называется управляющей камерой реле.

На дне стакана винтом закреплена резиновая шайба 5, которая является выпускным клапаном. В нижней части корпуса расположен питательный клапан 9 со сквозным осевым каналом диаметром 8 мм. Питательный клапан пружиной 10 прижимается к седлу 8 и в цоколе уплотнен манжетой 11.

При торможении воздухораспределитель наполняет сжатым воздухом управляющую камеру реле. При этом диафрагма 6 прогибается вниз и стакан 7 отжимает от седла питательный клапан 9, который начинает пропускать воздух из питательного резервуара в полость под диафрагмой и далее в канал ТЦ. После стабилизации давления в управляющей камере реле наполнение ТЦ продолжается до момента равновесия на диафрагме 6 усилия сжатого воздуха со стороны ВР и усилия сжатого воздуха со стороны ТЦ и пружины 10. Однако, поскольку сжатый воздух со стороны ТЦ действует не только на диафрагму, но и на сам питательный клапан, давление воздуха в управляющей камере реле будет несколько выше, чем в полости под диафрагмой. Эта разность давлений будет тем больше, чем меньше давление воздуха в управляющей камере реле, и может изменяться в пределах от 0,1 до 0,3 кгс/см2.

При ступенчатом повышении давления в управляющей камере реле давление в ТЦ возрастает также ступенями.

При отпуске воздухораспределитель выпускает воздух из управляющей камеры реле в атмосферу. Давлением ТЦ диафрагма 6 прогибается вверх и выпускной клапан 5 открывает осевой канал в питательном клапане 9, через который сжатый воздух из ТЦ выходит в атмосферу.

Отпуск можно производить как ступенчатый, так и полный, понижая давление воздуха в управляющей камере реле соответственно либо ступенями, либо за один прием до атмосферного давления.

Наряду с реле давления усл.№ 000-002 на подвижном составе в настоящее время применяют реле давления усл.№ 000. Это реле давления имеет увеличенный диаметр осевого канала питательного клапана (11 мм вместо 8 мм ), другую форму посадочной поверхности питательного клапана (треугольник вместо диска) и седла питательного клапана и менее жесткую пружину. Указанные конструктивные изменения позволяют с большей точностью поддерживать в ТЦ требуемое давление во всем рабочем диапазоне давлений (разность давлений в управляющей камере реле и в ТЦ не превышает 0,1 кгс/см2) и ускорить опорожнение ТЦ при отпуске.

5.5. Автоматические регуляторы режимов торможения (авторежимы)

Авторежимы предназначены для автоматического регулирования давления в тормозном цилиндре (ТЦ) в зависимости от загрузки вагона. Наличие авторежима исключает необходимость вручную переключать режимы торможения воздухораспределителей вагонов.

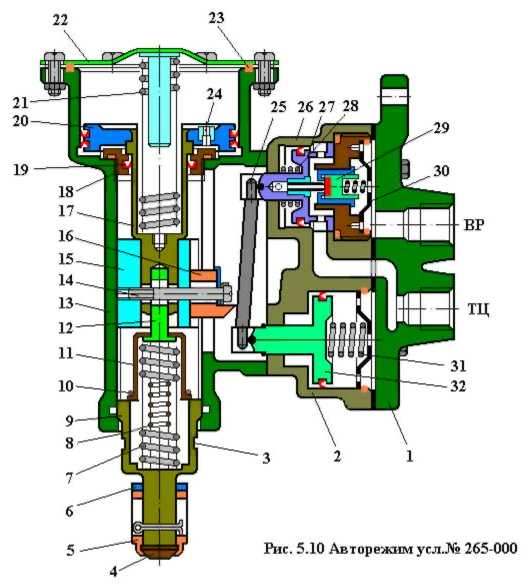

Авторежим усл.№ 000-002 (Рис.5.10) устанавливается на грузовых вагонах между воздухораспределителем и тормозным цилиндром. Авторежим состоит их корпуса 13 демпферной части, пневматического реле 2, 26 и кронштейна 1. К кронштейну подключены трубопроводы от воздухораспределителя (ВР) и к тормозному цилиндру (ТЦ).

В демпферной части находится демпферный поршень 20 со штоком 17, нагруженный пружиной 21. В диске демпферного поршня запрессован ниппель 24 с дроссельным отверстием диаметром 0,5 мм. Диск поршня уплотнен резиновой манжетой и имеет фетровое смазочное кольцо. Корпус демпферной части (полость над поршнем) уплотнен резиновой прокладкой 23 и закрыт крышкой 22. Полость под демпферным поршнем уплотнена сальником 18 с манжетой 19. Шток демпферного поршня с помощью винта 14 жестко соединен с ползуном 15, сухарем 16 и хвостовиком направляющей 12, которая помещена в стакане 11, вставленным в вилку 9 и удерживаемым металлическим кольцом 10. Ползун 15 входит в прорезь витки 9, на хвостовик которой навернута регулировочная гайка 5 с упором 4, закрепленная шплинтом и контргайкой 6. Внутри вилки находятся две пружины 7 и 8.

В корпусе 26 верхней полости пневматического реле расположены поршень 27 с полым штоком и двухседельчатый клапан 29 с пружиной. В корпусе 2 нижней полости пневматического реле находится поршень 32. Верхний поршень 27 нагружен пружиной 28 со стороны штока, а нижний поршень 32 нагружен пружиной 31 со стороны диска.
