Связь градиента и производной по направлению. Физический смысл градиента
Геометрический смысл градиента
Ротор векторного поля. Формула Стокса
Вычисление потенциала векторного поля
Задачи для самостоятельного решения
К изучению свойств полей приводят многие задачи физики, электротехники, теплообмена, математики, механики, теории фильтрации, гидродинамики и многих других технических дисциплин. Математика изучает общие свойства и характеристики, присущие полям разного происхождения.
В пространстве задано поле некоторой величины
, если в каждой точке пространства (или его части) определено значение этой величины. Например, при изучении потока газа приходится исследовать несколько полей: температурное поле, поле давлений, поле скоростей. Это скалярные и векторные поля.
Поле величины называется стационарным или установившимся, если не зависит от времени. В противном случае поле называется нестационарным или неустановившимся.
Для простоты далее будем рассматривать стационарные поля.
Пусть
− некоторая область плоскости или пространства. Если в каждой точке
определена скалярная величина , то говорят, что в области
задано скалярное поле.
Обычно поле задается с помощью функции нескольких переменных
, называемой скалярной функцией. В пространстве с декартовыми координатами
.
Примером скалярного поля может служить поле температур объекта, поле электрического потенциала.
Свойства скалярных полей можно наглядно изучать с помощью поверхностей и линий уровня
Поверхностью уровня скалярного поля называется множество точек, в которых функция принимает постоянное значение:
. (1)
Например, для скалярного поля, образованного функцией трех переменных
, поверхности уровня представляют собой множество концентрических сфер с центром в начале координат:
.
Возводя в квадрат обе части равенства, имеем:
.
В плоском скалярном поле линиями уровня называют кривые, на которых поле принимает постоянное значение
.(2)

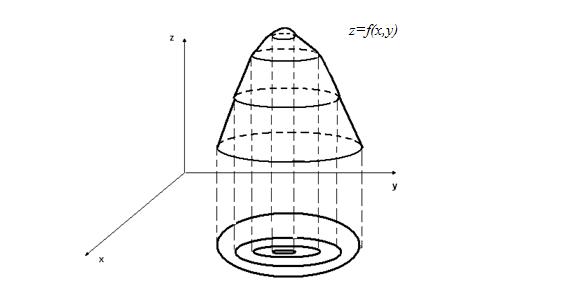

На рис. 1 изображены линии уровня поверхности
и их проекции на плоскость
.
Рис. 1. Линии уровня поверхности и их проекции
на горизонтальную плоскость
Термин «линии уровня» заимствован из картографии, где линии уровня – это линии, на которых высота точек земной поверхности над уровнем моря постоянна. По ним можно судить о характере рельефа местности. Если взять в уравнении (2) постоянные величины, образующие арифметическую прогрессию, то получим ряд линий уровня, по которым можно судить о форме поверхности (рис. 1).
Для характеристики скорости изменения поля в точке
в заданном направлении
вводится понятие производной по направлению.
Пусть
− единичный вектор, имеющий начало в точке
. Проведем через точку прямую, совпадающую с вектором , и в направлении вектора возьмем на прямой точку
. Приращение функции
, возникающее при переходе от точки к точке , определяется как
.
Тогда
.
Производной по направлению от функции в точке по направлению
называется предел
. (3)
Производная по направлению характеризует изменение поля в точке в данном направлении. Если производная положительна, то поле в заданном направлении возрастает, если производная отрицательна − поле в заданном направлении убывает.
Физический смысл производной по направлению в том, что она равна мгновенной скорости изменения поля в точке по направлению
.
Полагая, что функция дифференцируема в точке , из формулы (3) и условия дифференцируемости функции получим формулу для вычисления производной по направлению:
. (4)
В случае плоского поля
и формула (4) принимает вид:
. (5)
|
