Состав комплексов ПДМ ЗП зависит от условий местности: характера рельефа, вида водотока, протяженности деформаций на вечномерзлых грунтах, а также от технологических характеристик участка: высоты деформирующейся насыпи, возможности подъезда к участку автотранспортом. Выделено три основных типа комплексов в зависимости от характера деформаций и условий местности. Каждый тип делится на подтипы в зависимости от технологических характеристик участка. Классификация комплексов ПДМ ЗП приведена в табл. 6.1, пользуясь которой, можно подобрать комплекс ПДМ ЗП для каждого из существующих дефектных мест.
Применение при реконструкции земляного полотна в качестве водопропускных сооружений фильтрующих и комбинированных фильтрующих насыпей как альтернативы водопропускным трубам и малым мостам даст значительную экономию времени, материально-технических ресурсов, денежных средств, а, главное, повысит эксплуатационную надежность земляного полотна на слабосточных участках.
При организации реконструкции земляного полотна железных дорог Дальневосточного региона необходимо учитывать следующие экстремальные факторы: а) проведение работ в условиях движения поездов; б) отдаленность и рассредоточенность участков реконструкции; в) стесненность фронта работ; г) труднодоступность мест производства работ; д) необходимость проведения работ в ограниченные сроки; е) дефицит производственных и финансовых ресурсов. Учет экстремальных условий выдвигает особые требования к технологиям, применяемым при сооружении фильтрующих насыпей.

Рис. 6.4. Типовые комплексы ПДМ ЗП с фильтрующими насыпями (обозначения – см. рис. 6.1): а – схема комплекса ПДМ ЗП № 1; б – схема комплекса ПДМ ЗП № 2;
в – схема комплекса ПДМ ЗП № 3
Необходимо так осуществить комплексное выполнение процессов заготовки, транспортировки и складирования сортированного камня, а также производства работ непосредственно на участке, чтобы технология в целом обеспечивала задачи реконструкции и соответствовала современному техническому уровню транспортного строительства.
Таблица 6.1
Классификация комплексов
противодеформационных мероприятий (ПДМ ЗП)
Схемы комплексов | Характеристики комплексов ПДМ | Технологические условия | Условия местности | ||||
Номер ПДМ | Водопропускные сооружения | Конструктивные элементы | Проезд | Высота насыпи Нр, м | |||
Автодорога | Возможность постройки автодороги | ||||||
Рис. 6.4, а | 1.1 | ФН, КФН | Канава двусторонняя, отжимные бермы с двух сторон | Есть | – | До 2 | Продольный уклон меньше 2 ‰, протяженная или локальная депрессионные впадины, |
1.2 | ФН, КФН | Есть | – | Свыше 2 | |||
1.3 | ФН, КФН | – | Есть | До 2 | |||
1.4 | ФН, КФН | – | Есть | Свыше 2 | |||
1.5 | ФН, КФН | – | – | До 2 | |||
1.6 | ФН, КФН | – | – | Свыше 2 | |||
Рис. 6.4, б | 1.1 | ФН, КФН | Канава | Есть | – | До 2 | Поперечный уклон больше 2 ‰, локальная депрессионная впадина или |
2.2 | ФН, КФН | Есть | – | Свыше 2 | |||
2.3 | ФН, КФН | – | Есть | До 2 | |||
2.4 | ФН, КФН | – | Есть | Свыше 2 | |||
2.5 | ФН, КФН | – | – | До 2 | |||
2.6 | ФН, КФН | – | – | Свыше 2 | |||
2.7 | Прорезь | Есть | – | До 2 | |||
2.8 | Прорезь | Есть | – | Свыше 2 | |||
2.9 | Прорезь | – | Есть | До 2 | |||
2.10 | Прорезь | – | Есть | Свыше 2 | |||
2.11 | Прорезь | – | – | До 2 | |||
2.12 | Прорезь | – | – | Свыше 2 | |||
Рис. 6.4, в | 1.1 | ФН | Двухсторонние контрбанкеты, канава и отжимная берма односторонние | Есть | – | До 2 | Продольный уклон больше 2 ‰, применяется в сухом логе и протяженной депрессионной впадине при осадках более 40 см в год |
3.2 | ФН | Есть | – | Свыше 2 | |||
3.3 | ФН | – | Есть | До 2 | |||
3.4 | ФН | – | Есть | Свыше 2 | |||
3.5 | ФН | – | – | До 2 | |||
3.6 | ФН | – | – | Свыше 2 |
Широкое внедрение в практику реконструкции земляного полотна этих высокоэффективных сооружений сдерживается рядом причин, основными из которых являются следующие:
· традиционная технология сооружения фильтрующих насыпей предусматривает укладку камня вручную;
· существующие механизированные способы работ характеризуются большими потерями дорогостоящего скального материала и не обеспечивают необходимого качества конструкции;
· в связи с низкой производительностью работ требуется организовывать движение поездов по временному пролетному строению в течение нескольких дней, что проблематично по соображениям обеспечения безопасности, а также влечет значительный экономический ущерб от ограничения скоростей.
6.2. Технология сооружения фильтрующей насыпи
Для реконструкции и ремонта земляного полотна железных и автомобильных дорог, других грунтовых сооружений в Дальневосточном государственном университете путей сообщения специально разработана технология [5], получившая название «Сеткон» – от слов сетчатый контейнер. Технология «Сеткон» позволяет на современном уровне реализовать сооружение фильтрующих насыпей и других конструкций из скального грунта, а также может применяться для восстановления аварийных участков при чрезвычайных ситуациях.
Суть технологии «Сеткон» состоит в следующем:
1. Сортированный скальный грунт загружается механизированным способом в специальные синтетические веревочные сетчатые контейнеры (сетконы).
2. Заполненные сетконы перевозятся на строительную площадку различными транспортными средствами.
3. Конструкции монтируются из контейнеров с применением стреловых кранов или одноковшовых экскаваторов.

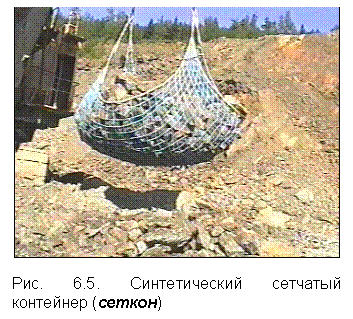

Сетконы (рис. 6.5) предназначены для погрузки, транспортировки и укладки в тело земляного полотна каменных материалов фракции 200–500 мм с использованием строительных кранов и транспортных средств.
Параметры сетконов, такие как емкость, грузоподъемность, форма и др., определяются особенностями объекта или характером реконструктивных мероприятий. Сетчатые контейнеры подразделяются по форме и размерам на 3 типа: плоские, сферические и цилиндрические (рис. 6.6).
|
|
|

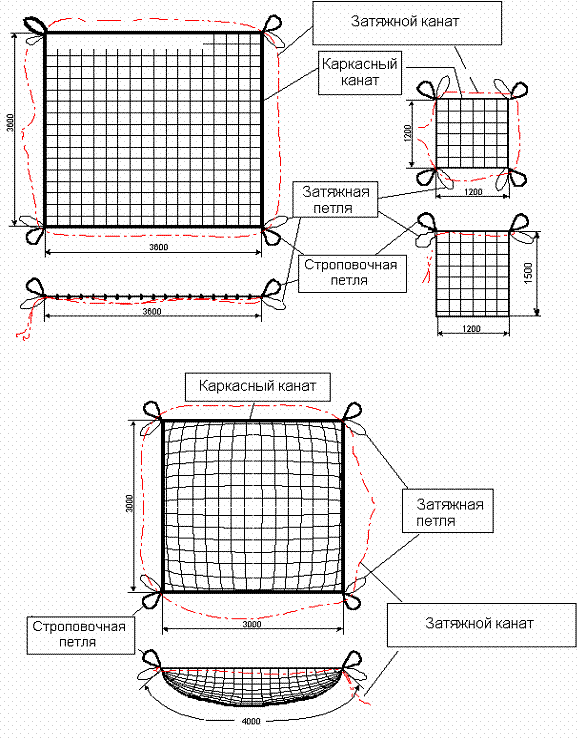

Рис. 6.6. Формы и размеры сетконов: а – плоского; б – сферического;
в – цилиндрического
Сферический сеткон имеет два периметра: сторона сети без
обвязочного каната составляет 4 м, а сторона сети по обвязочному
канату 3 м. Линейные размеры для сетконов емкостью до 3,5 м3 указаны в табл. 6.2.
Таблица 6.2
Размеры сетчатых контейнеров
Тип сетчатого | Размер ячейки | Размеры, мм |
Плоский Сферический Цилиндрический | 200 200 200 | 3600´3600 3000´3000/ 4000´4000 1200´1200/Н = 1500 |
Процесс сооружения фильтрующей насыпи (ФН) включает работы и мероприятия, которые разделены на подготовительные, основные и заключительные. Подготовительные мероприятия обеспечивают эффективное выполнение работ основного «окна» (работы, связанные с разрывом целостности железнодорожного пути и полным прекращением движения). В результате производства заключительных работ обеспечивается готовность объекта, также удовлетворяются требования безопасности и бесперебойности движения поездов по реконструируемому участку.
Структура производственного процесса (табл. 6.3) отражает перечень, последовательность и объемы работ по сооружению фильтрующей насыпи, а также состав комплекта машин и производственных звеньев, соответствующих выбранным способам производства работ.
Таблица 6.3
Структура производственного процесса
по сооружению фильтрующей насыпи
Цикл работ | Перечень работ и мероприятий | Измеритель | Объем | Техника | Исполнители: профессия, разряд, количество человек |
1. Подготовительный период | 1. Подготовительные работы | ||||
1.1. Приготовление и погрузка сортированного камня для ФН в карьере в сетчатые контейнеры. Доставка на базу строительной организации | шт. | 60 | Экскаватор пр. л. емк. 2–4 м3 Ж.-д. платформы | Маш. – 2; монт. пути 3 р. – 3 | |
1.2. Геодезическая подготовка объекта | – | – | Геодезические приборы | Геодезист 4р. – 1; дор. раб. 2 р. – 2 | |
1.3. Завоз и выгрузка на перегоне (“окно”): – комплекта машин; – шпал для временного переезда | компл. шт. | 1 15 | Платформы с аппарелями | Руководитель машинисты; монт. пути 3р. – 4 |
Продолжение табл. 6.3
|
