Инженерные методы защиты окружающей среды по курсу "Охрана труда и окружающей среды" для студентов всех радиотехнических специальностей (стр. 12 )

В приложении 1. представлены заранее рассчитанные вертикальные диаграммы излучения для ряда радиолокационных станций и комплексов, применяемых в аэропортах гражданской авиации и метеорологии.

3.4. Примеры расчета

Пример 1.

Метеорологическая РЛС типа МРЛ-2 находится вблизи населенного пункта, расположенного с повышением по уровню местности относительно места установки РЛС на 2 м. Высота застройки в населенном пункте - не более трех этажей (8 м). Антенна РЛС поднята на высоту 12 м и работает при минимальном угле наклона антенны, равном нулю. Осуществить гигиеническую оценку электромагнитного облучения населения прилегающего жилого района. Основные технические характеристики РЛС представлены в приложении 2.

Решение.

Чтобы оценить электромагнитную обстановку в указанном жилом районе, необходимо знать фактическое значение плотности потока энергии (ППЭ), создаваемой РЛС МРЛ-2 на верхних этажах жилого массива, и сравнить с предельно допустимыми уровнями (ПДУ) ППЭ для населения при круглосуточном облучении для вращающихся и сканирующих антенн. Из табл. 3.1 находим, что ПДУ ППЭ для населения равен 5 мкВт/см2. Фактическое значение ППЭ на верхних этажах жилых домов с учетом превышения можно определить из расчетной формулы

.

Количественные значения Рср, g, Фз для РЛС МРЛ-2 находим из приложения З.2. Для определения F2(Ө) необходимо знать угол облучения Δ и превышение ħ по уровню местности населенного пункта относительно места установки антенны МРЛ-2. Исходя из условия задачи, находим

ħ = ha – H - hпов = 12 – 8 – 2 = 2см

Тогда угол облучения Δ = arctg(ħ/r) = arctg(2/1000) = 1/500 раб ≈ 0,1°, угол Ө = Δ + E0 = 0,1 + 0 = 0,1°,

а нормированное его значение при ширине диаграммы направленности антенны МРЛ-2Ө0,5 равной 0,73 (приложение 3.2)

Далее по графику (рис. 3.5) находим F2(Ө/Ө0,5) ≈ 0,9

Наконец, подставляем все известные данные в расчетную формулу, определяем фактическое значение ППЭ.

Вт/м2 = 41 мкВт/см2.

Таким образом, фактические значения ППЭ на верхних этажах значительно превышают ПДУ (5 мкВт/см2).

Пример 2.

Расположенную на расстоянии 500 м от РЛС МРЛ-4 территорию планируется застроить жилыми домами. Подходящая для этого местность имеет приблизительно такой же уровень по высоте, как и в месте установки РЛС. В процессе работы РЛС ее антенна может опускаться до нулевого угла места. Высота установки РЛС равна 12 м. Определить максимальную этажность застройки.

Решение.

Для определения этажности застройки Н необходимо знать превышение РЛС над точкой облучения (верхние этажи жилого массива) ħ, которое можно определить из расчетной формулы для определения ППЭ

следующим образом:

Из таблицы приложения 2.2 находим значения Рср, g, Фз для МРЛ-4 и подставляем их в расчетную формулу. Допустимый уровень ППЭ для населения согласно СН 1823-78 (табл. 8.1) для вращающихся и сканирующих антенн равен 5 мкВт/см2. Тогда .

Так как F2(Ө) = F(Ө/Ө0,5), по графику рис. 2.5 находим значение Ө/Ө0,5, равное приблизительно 0,4. Зная ширину диаграммы направленности антенны МРЛ-4 (приложение 3.2) 2Ө0,5 = 1,5°, находим значение угла Ө = 0,4 * Ө0,5 = 0,4 * 0,75 = 0,3°. Так как Ө = Δ + E0,

Δ = Ө - E0 = 0,3 – 0 = 0,3°.

Далее из выражения Δ = arctg(π/r) определим значение ħ.

0,3 = arctg(ħ/500) или tg0,3 = ħ/500,

tg0,3 ≈ 0,005, тогда ħ = 0,005 * 500 = 2,5 м.

Зная превышение ħ и учитывая одинаковый уровень по высоте местности застройки и установки РЛС, из выражения ħ = ha - Н находим максимально допустимую высоту застройки на указанной территории

H = ha – ħ = 12 – 2,5 = 9,5 м,

что соответствует примерно четырем этажам.

Пример 3.

Определить радиус санитарно-защитной зоны диспетчерского радиолокатора типа ДРЛ, антенна которого установлена на высоте 14 м и может работать при минимальном угле места, равном 1°. Высота жилых домов прилегающей к территории застройки не превышает 3 этажей (8 м). Жилая застройка имеет понижение по местности относительно РЛС, равное 3 м.

Решение.

Для определения радиуса санитарно-защитной зоны указанного радиолокатора можно воспользоваться ранее построенной вертикальной диаграммой излучения этого радиолокатора (приложение 2.1), для чего необходимо знать превышение ħ, угол места E0 и предельно допустимый уровень ППЭ для населения при круглосуточном облучении от вращающихся антенн.

Превышение ħ с учетом понижения hпон. определим из выражения

ħ = ha – H + hпон. = 14 + 3 – 8 = 9м.

Согласно условию задачи, угол места равен 1°. Определив из табл. 2.1 ПДУ ППЭ, равный 5 мкВт/см2, по вертикальной диаграмме излучения диспетчерского радиолокатора находим радиус санитарно-защитной зоны, равный приблизительно 4,5 км.

ЛИТЕРАТУРА

К разделу 1:

1.1. Временная методика нормирования промышленных выбросов в атмосферу (расчет и порядок разработки нормативов допустимых выбросов) - М.: Госкомгидромет, 1981.

1.2. ГОСТ 12.1.006-76. Воздух рабочей зоны. Общие санитарно-гигиенические требования.

1.3. ГОСТ 17.2.3-02-78. Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями. - М.: Изд. стандартов, 1979.

1.4. Константинова воздушного бассейна от промышленных выбросов. - М.: Стройиздат. 1981.

1.5. Руководство по расчету загрязнения воздуха на промышленных площадках.- М.: Стройиздат. 1977.

1.6. Санитарные нормы проектирования промышленных предприятий, СН 245-71.- М.: Стройиздат, 1972.

1.7. Указания по расчету рассеивания в атмосфере вредных веществ, содержащихся в выбросах предприятий, СН 369-74. - М.: Стройиздат, 1975.

К разделу 2:

2.1. ГОСТ 12.1.036-81 Шум. Допустимые уровни в жилых и общественных зданиях. - М.: Изд. стандартов, 1982.

2.2. Градостроительные меры борьбы с шумом.- М.: Стройиздатг 1975.

2.3. Ковригин -строительная акустика. - М.: Высш. школа, 1980.

2.4. СН и П П-12-77 Защита от шума. Строительные нормы и правила. - М.: Стройиздат, 1977.

2.5. Шумовое загрязнение окружающей среды. Аналитический обзор. ВНТИЦ. Экология человека, выпуск 4.-М., 1981.

К разделу 3:

3.1. ГОСТ 12.1.006-76. Электромагнитные поля радиочастот. Общие требования безопасности. - М.: Изд. стандартов, 1977.

3.2. , Юченкова от электромагнитных излучений. - М.: Сов. радио, 1973.

3.3. Методические указания по определению плотности потока энергии электромагнитного поля, размеров санитарно-защитных зон и размещению метеорологических радиолокаторов (М 1009-77).

3.4. Методические указания по определению уровней электромагнитного поля и гигиенические требования к размещению 0ВЧ-, УВЧ-, и СВЧ - радиотехнических средств гражданской авиации. - М.: Минздрав СССР, 1981.

3.5. СВЧ и безопасность человека. - М.: Сов. радио, 1974.

3.6. , , Герасимович пособие. Защита от электромагнитных излучений. - Мн,: МРГИ, 1983.

Приложение 1

Вертикальные диаграммы излучения (ВДИ) некоторых РЛС

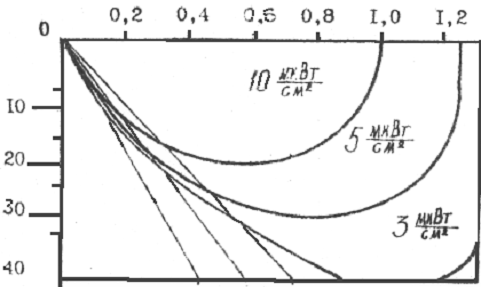

Рис. 1 ВДИ обзорного радиолокатора типа IРЛ-110 м (IРЛ-139)

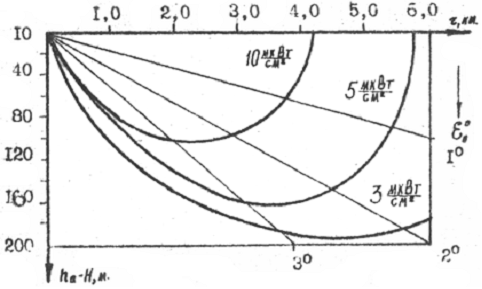

Рис. 2 ВДИ диспетчерского радиолокатора типа ДРЛ

Продолжение прилож.1.

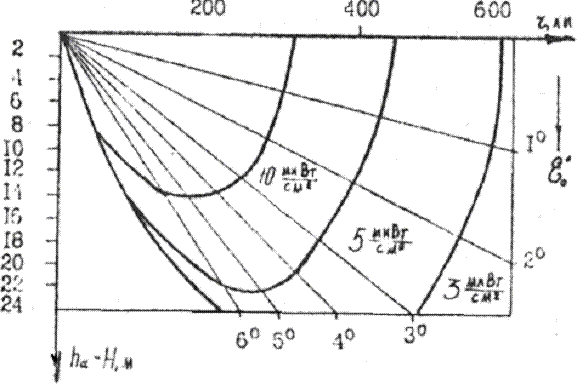

Рис.3 ВДИ радиолокационного комплекса ТРАК-10 ("Скала")

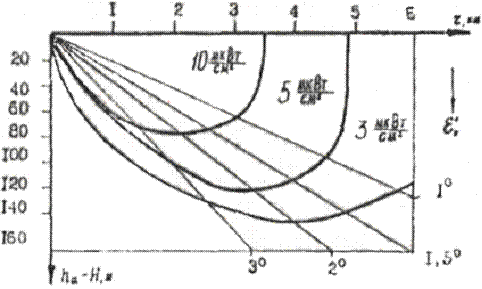

Рис. 4 ВДИ диспетчерского радиолокатора ДРАС - 9

Продолжение прилож.1.

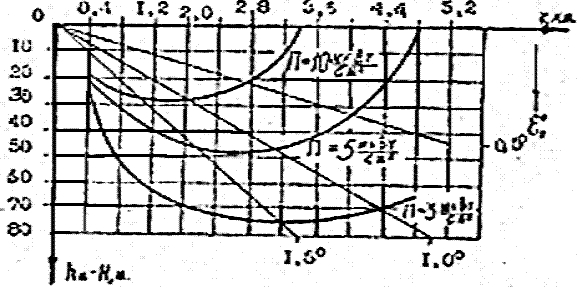

Рис. 5. ВДИ радиолокационного комплекса «УТЕС-М»

Рис. 6 ВДИ диспетчерского радиолокатора ДРАС-А

Приложение 2

Основные технические характеристики метеорологических

радиолокаторов МРЛ-1-2-4

Технические характеристики	МРЛ-1 (см) МРЛ-2	МРЛ-1 (мм)	МРЛ-4
Длина волны (), см	3,2	0,8	3,2
Средняя мощность (Рср), мкВт
Коэффициент усиления антенны (д)
Ширина диаграммы направленности в вертикальной плоскости ()	0,730	0,2160	1,50
Коэффициент мощности (С), мкВт
Скорость вращения антенны (п) , об/мин.	6	6	6
Коэффициент, учитывающий влияние земли (Фз)	1,6	1,1	1,6

Св. план 1984, поз. 35
