Инженерные методы защиты окружающей среды по курсу "Охрана труда и окружающей среды" для студентов всех радиотехнических специальностей (стр. 4 )

[м2/м3]

где C1, С2,…СN - концентрации вредных веществ в РТ от отдельных источников.

1.6. Определение ПДВ для низких источников.

Если концентрация вредных веществ в РТ превышает допустимое значение (ПДК), наиболее экономически эффективным способом оздоровления воздушной среды является комплекс санитарно-защитных мероприятий по снижению валового выброса М до предельно допустимого МПДВ, величина которого может быть рассчитана с использованием формул из табл.1.2.

При этом полагаем:

Сх(Су)=ПДКМ - для территории жилой застройки;

Сх(Су)=0,3ПДКр - для территорий промплощадки предприятия;

М=МПДВ

В результате подстановки в исходную формулу допустимой концентрации и требуемого для ее обеспечения валового выброса, получаем уравнение, которое следует решать относительно Мпдв. Так, например, для РТЗ (см. рис. 1.2) при ее нахождении на оси факела рассеивания низкого ИВ и в пределах единой циркуляционной зоны на территории промплощадки (случай, определяемый исходной формулой 1.14) будем иметь:

[м2/м3]

[м2/с]

В случае загрязненности воздушного потока доминирующим веществом с содержанием Сф допустимый валовый выброс следует рассчитывать для рассматриваемого случая по формуле:

[м2/с]

Для РТ 2 (см. рис.1.2) при ее нахождении на расстоянии У от оси факела рассеивания низкого ИВ и вне циркуляционной зоны на территории жилой застройки (случай, определяемый исходной формулой 1.17) допустимый валовый выброс Мпдв определяется из соотношений:

[м2/м3]

[м2/с]

Аналогично могут быть найдены аналитические зависимости и рассчитаны по ним МПДВ для других случаев расположения РТ и низких ИВ, приведенных в табл.1,2.

1.7. Расчет рассеивания и ПДВ для высоких источников.

На распространение выбросов из высоких источников существенно влияет температура ПГВ смеси, по которой они разделяются, как уже отмечалось, на нагретые и холодные. Соответственно различаются и расчеты рассеивания для них. Критерием для выбора расчетных формул при нагретых и холодных выбросах служит величина параметра

(1.31)

где f - вспомогательныйпараметр, ;

- скорость выхода ПГВ смеси из трубы, м/с;

D - диаметр устья трубы, м;

Н - высота выброса вредных веществ (высота трубы от уровня земли), м;

ΔТ- разность между температурой выбрасываемой ПГВ смеси Тсм и температурой окружающего (наружнего) воздуха Тн, °с.

При f<100 [м/(с2)] и ΔТ>0 расчет ведут по формулам для нагретых выбросов, при [м/(с2)] или ΔТ0 по формулам для холодных выбросов.

Формулы для расчета ожидаемой концентрации вредных веществ в РТ вспомогательных параметров для ее определения и ПДВ, если расчетная концентрация превышает ПДК, приведены в табл. 1.3.

В приведенных в табл.1.3 формулах приняты следующие обозначения:

А — коэффициент стратификации атмосферы, ,

равный 200 для средней Азии, Казахстана, Нижнего Поволжья, Кавказа; 160 - для севера, северо-запада Европейской территории СССР, Среднего Поволжья, Урала и Украины; 120 - для центральной части Европейской территорий СССР;

М — количество вредных веществ, выбрасываемых в атмосферу, г/с.

F — коэффициент, равный 1 для газов; 2-3 - дня пылей;

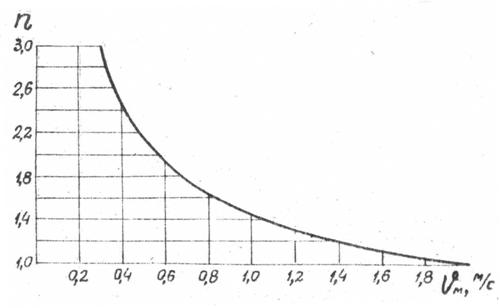

m, n - безразмерные коэффициенты, учитывающие условия выхода газовоздушной смеси из устья источника (принимаются после расчета параметров f и Vм по графикам на рис. 1.6 и 1.7);

L — объем выбрасываемой ПГВ смеси, м3/с;

S1 и S2 вспомогательные величины, определяющие падение концентрации соответственно по оси факела X и по оси у; принимаются по графикам на рис. 1.8 и 1.9;

d — безразмерная величина, определяемая по графику на рис. 1.10.

При нескольких ИВ, загрязняющих атмосферный воздух в РТ, приземная концентрация вредных веществ в ней будет составлять сумму содержаний Сi от каждого из N источников и фонового содержания Сф вредных веществ в поступающих к РТ воздушных потоках

Необходимость расчета МПДВ возникает, как уже отмечалось, если в контролируемой зоне >ПДК для доминирующего вредного вещества.

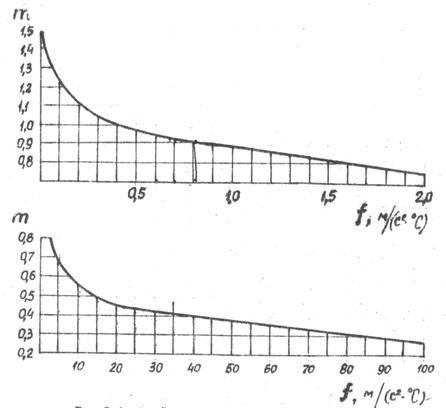

Рис. 1.6. График для определения коэффициента m.

Искомая величина	Формулы для расчета при выбросах
Нагретых	Холодных
Максимальная концентрация вредных веществ в приземном воздухе См, м2/м3 , от одиночного источника на расстоянии Хм от источника по оси факела	(1.32)	(1.3)
Параметр Vm, м/с	(1.32)	(1.32)
Концентрация вредных веществ Сх, м2/м3 , в любой точке по оси факела на расстоянии Х от ИВ	(1.32)
Концентрация вредных веществ Сх, м2/м3 , на расстоянии у от оси факела, отсчитываем по перпендикуляру к направлению среднего ветра	(1.32)
Расстояние Xм, м, на котором достигается максимальная концентрация	(1.32)
Предельно допустимый выброс г/с, вредных веществ в атмосфере из одиночного источника, при котором обеспечивается ПДК в приземном слое.	(1.39)	(1.39)
То же при величине фонового загрязнения атмосферных потоков с содержанием вредных веществ Сф, м2/м3	(1.39)	(1.39)
