4. При наличии вредных веществ - в вентиляционно-технологическом выбросе установить для ПГВ смеси доминирующее вещество, по отношению к которому необходимо рассчитать ожидаемый уровень загрязнения воздуха и, при необходимости, величину ПДВ. Доминирующим считается i - тое вещество, для которого показатель Пgi будет наибольшим. Расчет этого показателя производится по следующие формулам:

для низких источников:

[м3/с] (1.8)

для высоких источников:

[м3/с] (1.9)

Для промышленной площадки, где воздух используется в системе приточной вентиляции:

а для населенных пунктов:

Соблюдение условия безвредности по доминирующему веществу, безусловно, обеспечит ПДК по другим веществам меньшим значением Пgi.

При совместном присутствии в составе ПВ выброса веществ, обладающих как разнонаправленным, так и суммацией действия, показатель доминируемости для группы из однонаправленных веществ рассчитывается для низких источников по формуле:

[] (1.10)

и для высоких источников по формуле:

[] (1.11)

где 1, 2,..., m - вид и общее количество однонаправленных веществ.

Если Пgi окажется наибольшим, последующий расчет ПДВ следует вести для данной группы однонаправленных веществ, для которой предварительно необходимо найти условную концентрацию и условный выброс всех однонаправленных веществ на основе приведения их к первому веществу с использованием следующих формул:

[] (1.12)

[] (1.13)

5. Рассчитать для доминирующего вещества ожидаемую концентрацию Cx(Cy) в РТ с учетом высотной категории ИВ по формулам из табл. 1.2 или табл. 1.З.

6.Если на промплощадке расчетные значения

или , требование безопасности к воздушной среде обеспечено и в последующем расчете ПДВ нет необходимости. Но при условии или необходимо ограничение валового выброса М до уровня ПДВ, величина которого должна быть рассчитана по формулам, указанным ниже, для населенных мест ПДВ воздействующих на них ИВ должны быть рассчитаны в случае, если или .

1.5. Расчет рассеивания выбросов из низких источников.

Формулы для расчета ожидаемой концентрации вредных веществ в наружном воздухе (Сх, Су) при загрязнении его выбросами из низких точечных источников выбирают в зависимости от вида здания (узкое или широкое отдельно стоящее, группа зданий), места расположения устья источника и места определения концентрации (табл. 1.2).

В формулах табл. 1.2 приняты дополнительно к указанным выше следующие обозначения.

V - расчетная скорость ветра, м/с. Согласно рекомендациям. Минздрава СССР ее следует принимать равной 1 м/с;

l - длина здания, м;

К - безразмерный коэффициент, учитывающий возвышение устья источника над зданием. Определяется его значение по графику на рис. 1.3.

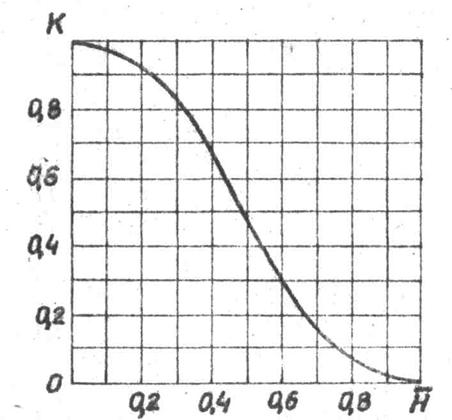

Рис 1.З. График для определения коэффициента, учитывающего возвышение устья источника над зданием.

- при расположении устья источника вне единой (1 на рис 1.1) или межкорпусной (4 на рис. 1.1) зоны узкого здания и над наветренной (2 на рис 1.1)зоной широкого здания;

- при расположении устья источника вне наветренной (2 на рис 1.1), над заветренной (3 на рис. 1.1) или над межкорпусной (4 на рис. 1.1) зоной широкого здания.

Расчетные формулы для низких источников загрязнения

Вид здания	Место расположения устья источника (заштрихован-ная зона загрязнения)	Место определения концент-рации	Формулы для расчета концентраций вредных веществ
Узкое отдельностоящее	В единой циркуляцион-ной зоне или над ней	В единой циркуляци-онной зоне при Вне циркуляци-оной зоны за зданием X>6Hзд	(1.14) (1.15) (1.16) (1.17)
Широкое отдельностоящее	В наветренной циркуляцион-ной зоне	В заветренной циркуляци-онной зоне при Вне заветренной циркуляци-оной зоны за зданием X>4Hзд	(1.18) (1.19) (1.20) (1.21)
Группа зданий	В межкорпусной циркуляционной зоне или над ней при первом по потоку узком здании	В межкорпусной циркуляционной зоне при В межкорпусной циркуляцион-ной зоне при	(1.22) (1.23) (1.24) (1.25)
Группа зданий	В наветренной циркуляцион-ной зоне первого по потоку широкого здания	В межкорпусной циркуляционной зоне при В межкорпусной циркуляционной зоне при	(1.26) (1.27) (1.28) (1.29)

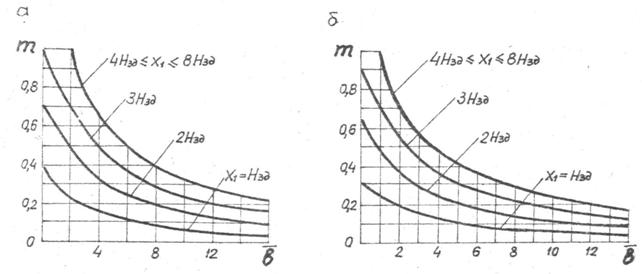

Рис. 1.4. Величина коэффициента m для точечных источников, размещенных в наветренной циркуляционной зоне (b=b/Нзд) и вне этой зоны ( b=bз/Нзд):

а) на крыше отдельно стоящего здания;

б) на крыше первого по потоку широкого здания.

m - безразмерный коэффициент, показывающий, какое количество выделяемых источниками примесей участвует в загрязнении циркуляционных зон. Определять эту величину следует по графикам на рис.1.4.

X - расстояние от РТ до заветренной стены здания с ИВ, м;

X=1,4l+b+x.

S - безразмерный коэффициент, учитывающий снижение концентра ций при удалении от оси факела рассеивания к его границам. Определяется по графику на рис.1.5.

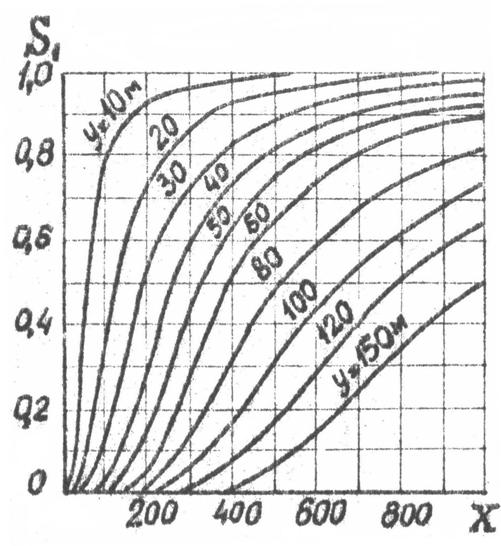

Рис. 1.5. График для определения значений безразмерного коэффициента S1

В случаях загрязненности поступающих к ИВ воздушных потоков с фоновым содержанием вредных веществ Сф и воздействие на контролируемую зону N источников приземная концентрация вредного вещества в РТ определяется по формуле:
