Значительное снижение шума может быть достигнуто при увеличении расстояния между источником шума и защищаемым объектом (рис. 2.1).

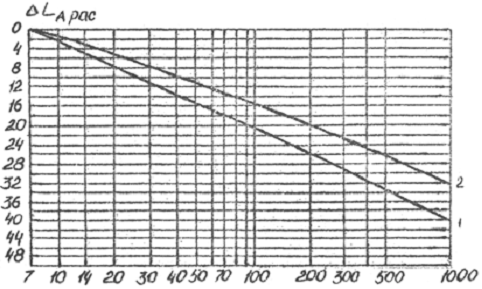

Рис. 2.1. График для определения снижения уровня звука, дБА, в зависимости от расстояния между источником шума и расчётной точкой с учетом затухания в воздухе.

1 - источники шума внутри групп жилых домов, трансформаторы; 2 – транспортные потоки, железнодорожные поезда.

Для определения необходимости проведения мероприятий по снижению уровня городских шумов: важно знать фактические параметры акустической среды. С этой целью проводятся натурные акустические измерения и составляются шумовые карты, которые позволяют определить эквивалентный уровень звука в любой рассматриваемой точке территории и на этой основе оценивать проектные решения планировки и застройки. Карты шума уже созданы в Минске, Москве, Ленинграде и других городах нашей страны. На рис .2.2. приведен фрагмент такой карты.

При проектировании сети улиц и дорог должны максимально использоваться элементы рельефа местности в качестве естественных преград на пути распространения звука или специальные экраны в виде насыпей, выемок, специальных защитных стенок, выполненных из сборных железобетонных элементов, стекла, дерева и других материалов; зданий-экранов, в помещениях которых допускаются уровни шума более 50 дБА; жилых зданий специальной планировки, в которых со стороны ИШ расположены окна подсобных помещений и одной жилой комнаты (в квартирах с числом комнат три и более). Здания-экраны, расположенные вдоль транспортной магистрали, при значительной длине могут защищать от шума целый микрорайон. Для снижения шума, проникающего в жилые помещения домов, кроме специальной планировки квартир, используют окна с повышенной звукоизоляцией, оборудованные специальными воздуховодами со звукопоглощением, снижающие проникающий шум на 50 дБА. Обычное окно с открытой форточкой снижает уровень шума на 10 дБА (табл. 2.II).

Таблица 2.11.

Снижение уровня звука конструкцией окна

Конструкция окна	Толщина стекла, мм	Размер воздушного промежутка между стеклами, мм	Величина , дБА
при условии прилегания по периметру
без уплотняю-щих прокладок	с уплот-няющими прокладками
1. Окно с открытой форточкой, узкой створкой или фрамугой	-	-	10	-
2. Одинарное окно	3 6	-	18 21	20 23
3. Спаренное окно (по ГОСТ 11214-65)	3 и 3 6 и 3 6 и 4	57 57 57	22 26 27	24 28 29
4. Раздельно-сближенное окно	3 и 3 6 и 4	90 90	24 28	26 30
5. Раздельное окно	6 и 3	120	30	32

2.3. Определение ожидаемых уровней шума в расчетных точках (РТ) на территории жилой застройки и в помещениях

Уровень звука в РТ на территории жилой застройки определяется по формуле

, дБА, (2.1.)

где АЭКВ - шумовая характеристика ИШ, определяемая по таблицам 2.1, 2.2 с учетом интенсивности потока LА7 и поправок: на скорость движения ΔLcк; уклон проезжей части ΔLyк, качество дорожного покрытия ΔLпокр (табл.2.3, 2.4), характер застройки улицы ΔLзаст (табл. 2.5) - для транспортного шума и по таблицам 2.6, 2.7, 2.8 - для других источников. Эквивалентный уровень шума транспортного потока определяется по формуле

, (2.2)

ΔLрас - снижение уровня звука в зависимости от расстояния между источником шума и РТ, определяемое по рис.2.1 или формулам

, дБА, (2.3)

для точечного источника шума и

, (2.4)

для - линейного источника шума. К линейным источникам шума относятся железнодорожные поезда и непрерывный поток автомобильного транспорта; к точечным - все остальные источники городского шума. В формуле (2.3) и (2.4) r2 - расстояние, на котором рассчитывается уровень шума от источника; r1 - расстояние, на котором определена шумовая характеристика, равное 7,5 м от акустического центра ИШ.

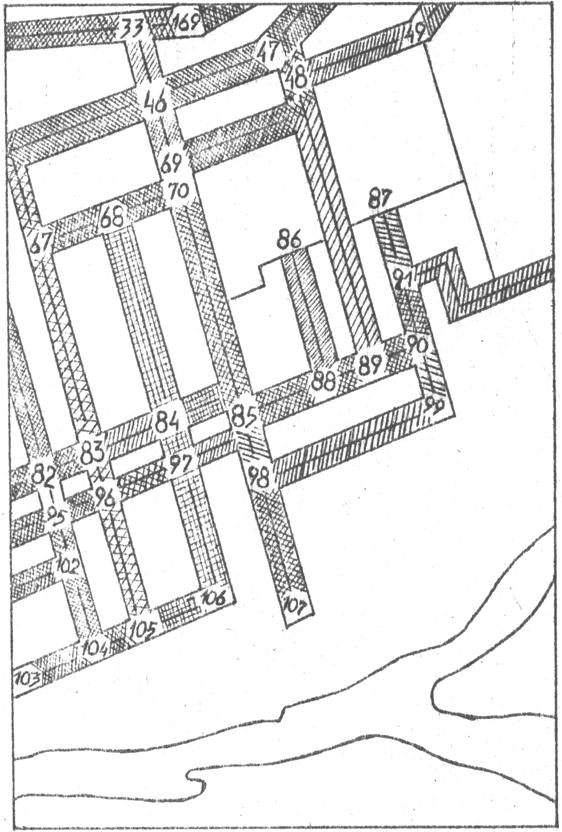

Рис. 2.2. Фрагмент карты шума улично-дорожной сети города средней величины. В светлых квадратах даны уровни шума, дБА.

Величина ΔLАрас определяемая по графику рис. 2.1, отличается от расчетной, т. к. в действительности отдельные виды источников шума нельзя отнести к точечным или линейным; кроме того, здесь учтено затухание при распространении звука в воздухе. ΔLАэкр - снижение уровня шума экранами на пути распространения звука, определяемое по методике, приведенной ниже. ΔLзел - снижение уровня полосами зеленых насаждений (табл. 2.10).

Ожидаемый уровень шума в помещении определяется по формуле

, дБА, (2.5)

где LАТер2 - уровень шума, определяемый по формуле (2.1) в 2-х метрах от ограждающих конструкций защищаемого от шума объекта, без учета снижения шума зелеными насаждениями. ΔLОК – снижение уровня шума конструкцией окна в наружном ограждении (табл. 2.11). Если шум в изолируемое помещение проникает через ограждающую конструкцию без окна (глухая стена), то ожидаемый уровень шума определяется по формуле

, дБА, (2.6)

где S - площадь рассматриваемого ограждения, м2; R500 -звукоизолирующая способность ограждающей конструкции на среднегеометрической частоте 500 Гц (табл. 2.12); B500 - постоянная изолируемого помещения, м2, которая определяется по формуле Bu = B1000 * M, где B1000 - постоянная помещения на частоте 1000 Гц, определяемая по графику (рис. 2.3); М - частотный множитель, равный 0,8 на частоте 500 Гц (для помещений объемом меньше 200 м2).

Уровни шума в РТ LАТер2 при наличии нескольких источников шума следует определять от каждого источника в отдельности, и полученные величины аудировать (по энергии) в соответствии с табл. 2.13.

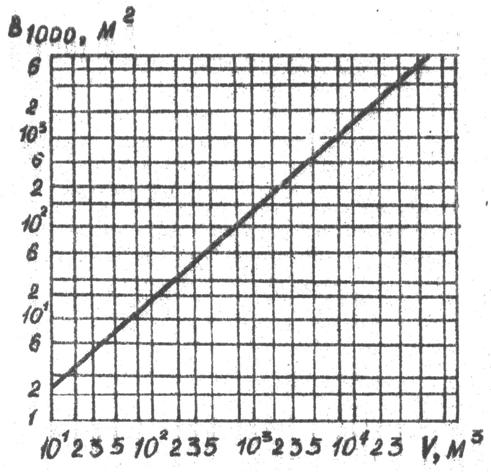

Рис. 2.3. График для определения постоянной помещения B1000

Таблица 2.13.

Разность двух складываемых уровней	0	1	2	3	4	5	6	7	8	9	10	15	20
Добавка к более высокому уровню, необходимая для получения суммарного уровня дБ	3	2,5	2	1,8	1,5	1,2	1	0,8	0,6	0,5	0,4	0,2	0

Примечание. При пользовании таблицей следует последовательно складывать уровни звукового давления, начиная с максимального. Сначала следует определять разность двух складываемых уровней, затем соответствующую этой разности добавку. После этого добавку следует прибавить к большему из складываемых уровней. Полученный уровень складывается с последующим и т. д.

Таблица 2.12.

Звукоизолирующая способность однослойных ограждений

Ограждение	Толщина, мм	Средняя поверхностная плотность, кг/м2	Звукоизолирующая способность, дБ, в октавных полосах со среднегеометрическими частотами, Гц
63	125	250	500	1000	2000	4000	8000
Кирпичная кладка (отштукатуренная с двух сторон)	½ кирпича 1 кирпич 2 кирпича	220 420 820	37 43 49	37 43 49	37 43 51	44 51 59	51 58 60	59 60 60	60 60 60	60 60 60
Железобетонная плита	50 100 120 160	125 250 300 400	31 33 40 43	31 38 40 43	31 38 40 43	36 44 46 50	43 51 54 57	50 59 60 60	58 60 60 60	60 60 60 60
Гипсобетонная (гипсолитовая) плита	80	115	32	32	32	39	47	54	60	60
Керамзитобетонная плита	80 120	100 150	31 34	31 34	31 35	38 41	46 49	53 57	60 60	60 60
Пемзобетонная панель (отштукатуренная с двух сторон)	130	255	39	39	39	45	53	60	60	60

Требуемое снижение уровня звука в РТ на территории или в помещении защищаемого от шума объекта определяют по формулам
